相同的匝數，相同的磁環，不同的線徑，繞出來的電感量那個大那個小？？

如題，本人對電感，變壓器一竅不通， 這電感量有公式算嗎？
全部回復(35)
正序查看
倒序查看
hong_chen
LV.4
2
2012-02-24 18:07
電感量和線徑沒關系。
0
回復
zq2007
LV.11
3
2012-02-24 21:58
@hong_chen
電感量和線徑沒關系。
線徑小的感量可能會高，因為線越粗，繞線的力量對磁環的本體會有一些參數上的改變。
0
回復
jacking1
LV.3
4
2012-02-24 23:27
我繞過，同樣的磁環，同樣的匝數，細線繞出來比粗線繞出來的大好多，但不清楚是什么原因，知道的大師麻煩給分析下原因
0
回復
duolon
LV.1
5
2012-02-25 07:00
@jacking1
我繞過，同樣的磁環，同樣的匝數，細線繞出來比粗線繞出來的大好多，但不清楚是什么原因，知道的大師麻煩給分析下原因
我的理解是粗線在繞線時對磁環的壓力更大，所以電感小些。你用的應該是錳鋅磁環。如果是鐵磁粉的磁環，AL值很小，線徑大小就沒什么影響了。
0
回復
cxdz001
LV.4
6
2012-02-25 09:32
@duolon
我的理解是粗線在繞線時對磁環的壓力更大，所以電感小些。你用的應該是錳鋅磁環。如果是鐵磁粉的磁環，AL值很小，線徑大小就沒什么影響了。

應該是銅阻的原因.

0
回復
jianyedin
LV.9
7
2012-02-25 10:04
@jacking1
我繞過，同樣的磁環，同樣的匝數，細線繞出來比粗線繞出來的大好多，但不清楚是什么原因，知道的大師麻煩給分析下原因

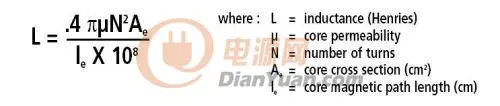

線徑大,磁路長度就大(le),電感量就小

0
回復
zq2007
LV.11
8
2012-02-26 20:35
@jianyedin
[圖片] 線徑大,磁路長度就大(le),電感量就小
這個與磁環材質很大關系，也與繞線的力度很大關系。
0
回復
hong_chen
LV.4
9
2012-02-27 08:50
@zq2007
這個與磁環材質很大關系，也與繞線的力度很大關系。
理論上感量和線徑是沒有關系的，出現感量的差異也是由于繞制時候的緊密度引起的。和繞制有關。
0
回復
mko145
LV.8
10
2012-02-27 17:41
@jianyedin
[圖片] 線徑大,磁路長度就大(le),電感量就小

磁路長度 le 只和磁芯的尺寸大小有關，相同磁芯 le 一樣 ~

1
回復
wwwchensong
LV.5
11
2012-06-04 17:17
@zq2007
線徑小的感量可能會高，因為線越粗，繞線的力量對磁環的本體會有一些參數上的改變。

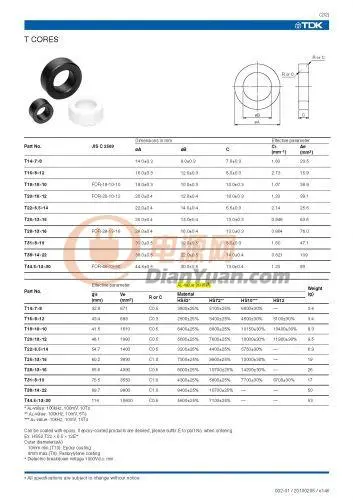

那位能幫我大楷算下電感量嗎，外徑47.2內徑23.5 厚1.82的鐵鋁硅磁環，1.5的線第一層繞了42T第二層繞了38T總共是80T 電感量大楷是多少。
0
回復
隱形專家
LV.10
12
2012-06-04 19:23
@cxdz001
應該是銅阻的原因.
不是銅阻是導線粗細對磁芯應力的影響。
0
回復
小鞏
LV.11
13
2012-06-04 23:26
@mko145
磁路長度le只和磁芯的尺寸大小有關，相同磁芯 le一樣~

線徑不同時，Q值變了。

0
回復
隱形專家
LV.10
14
2012-06-05 08:03
@zq2007
這個與磁環材質很大關系，也與繞線的力度很大關系。
與繞線的力度很大關系
0
回復
mko145
LV.8
15
2012-06-14 09:37

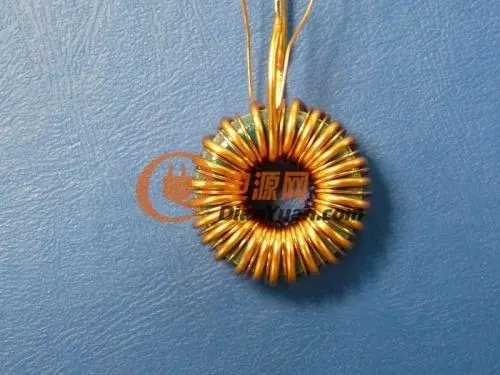

大家都在這兒猜，沒有人肯動手去試試 ~     下面這個電感是我以前繞的。線徑不同、圈數一樣 24.5T。L1 = L2 = 29uH




1
回復
wxz1680
LV.2
16
2012-07-11 16:42
@wwwchensong
那位能幫我大楷算下電感量嗎，外徑47.2內徑23.5厚1.82的鐵鋁硅磁環，1.5的線第一層繞了42T第二層繞了38T總共是80T電感量大楷是多少。
**此帖已被管理員刪除**
0
回復
隱形專家
LV.10
17
2012-07-11 19:14
@mko145
大家都在這兒猜，沒有人肯動手去試試~  下面這個電感是我以前繞的。線徑不同、圈數一樣 24.5T。L1=L2=29uH [圖片]
繞在一起時不會有差別，分開單獨繞你看是否會一樣。或者測好以后將粗線拆掉，測細線的電感量比較一下。
0
回復
mko145
LV.8
18
2012-07-11 21:22
@隱形專家
繞在一起時不會有差別，分開單獨繞你看是否會一樣。或者測好以后將粗線拆掉，測細線的電感量比較一下。

如果線徑小小不同或是幾組線圈繞在一起，感量就差異很大的話，那么磁芯的 AL值就沒有什么意思了 ~



0
回復
wwwchensong
LV.5
19
2012-07-12 00:08
@wxz1680
**此帖已被管理員刪除**

應該是90U的

0
回復
wxz1680
LV.2
20
2012-07-12 19:03
@wwwchensong
應該是90U的
**此帖已被管理員刪除**
0
回復
shootcs2005
LV.5
21
2012-07-12 19:08
@mko145
如果線徑小小不同或是幾組線圈繞在一起，感量就差異很大的話，那么磁芯的AL值就沒有什么意思了~[圖片]

有做過實驗的兄弟嗎，有結果吼一聲！！

0
回復
wwwchensong
LV.5
22
2012-07-12 19:40
@wxz1680
**此帖已被管理員刪除**

謝謝你了

0
回復
2012-07-13 16:33
@jianyedin
[圖片] 線徑大,磁路長度就大(le),電感量就小
這個公式不錯。。。。
一般也就是多股線繞的電感大。。。
0
回復
waterears
LV.4
24
2012-07-13 18:49
@shootcs2005
有做過實驗的兄弟嗎，有結果吼一聲！！

1：在不影響繞線布局的情況下，原則上是一樣的，但因為磁導率有大有小，所有存在差異！

2：磁導率越低，差異會逐漸加大，你想想一個極端，空心的情況下，兩者會相同嗎？當然不會！

0
回復
2012-07-13 18:57

這種現象是漏磁引起的.



0
回復
waterears
LV.4
26
2012-07-13 18:59
@濤聲依舊
這種現象是漏磁引起的.
磁導率越高，應該越不明顯哈！試著極端的想一想？如果磁導率無窮大?會是什么情況呢？
0
回復
2012-07-13 19:05
@waterears
磁導率越高，應該越不明顯哈！試著極端的想一想？如果磁導率無窮大?會是什么情況呢？

不一定.    用漏磁來解釋結論是相反的.

不過咱也拿不準了,所以第二句刪了.       咱們都再想想.

0
回復
amonson
LV.8
28
2012-07-13 19:10

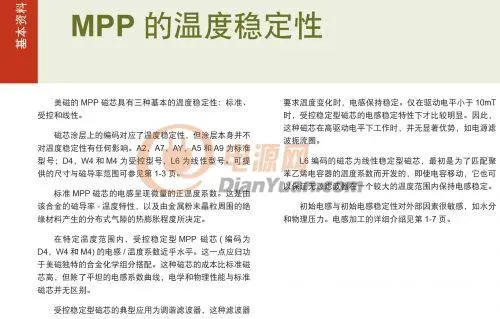

最后一段話，“初始電感與初始電感穩定性對外部因素很敏感，如水分和物理壓力。”

0
回復
2012-07-13 19:14
@waterears
磁導率越高，應該越不明顯哈！試著極端的想一想？如果磁導率無窮大?會是什么情況呢？
第5帖和咱的觀點一致.
0
回復
waterears
LV.4
30
2012-07-13 20:26
@濤聲依舊
第5帖和咱的觀點一致.

這里是磁粉芯的環，對應力幾乎沒影響！

磁粉芯在壓制過程中單位平方都2O多噸的壓力！

0
回復
waterears
LV.4
31
2012-07-13 20:30
@amonson
[圖片] 最后一段話，“初始電感與初始電感穩定性對外部因素很敏感，如水分和物理壓力。”

后面一句話說的是壓制過程中對物料和成型工藝的吧？

MPP的我暫時沒接觸，對成品來說，很疑惑這句話！

0
