你的電池有可能進入保護狀態了.

我在用UCC3957的時候遇到過很多問題, 出現你上述這個情況請觀察你的保護板是否正常. UCC3957 16腳VDD電壓是否在7.2--7.5V之間, 放電保護輸出腳是否輸出低電平.
放電FET選用的是什么型號MOS,

16/15腳的電壓都是7.3V,同時用的MOS管是IRF7416

同時想問一下,進入保護狀態是什么樣的?

magic22,你好,能否給一個聯系電話:

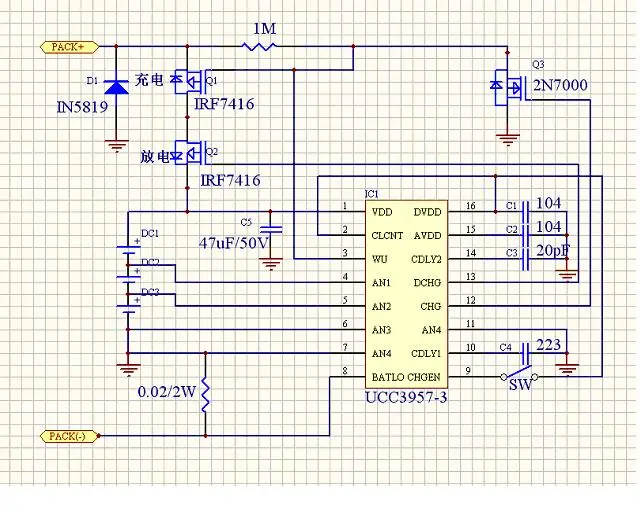

原理圖如下!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1143074743.jpg');}" onmousewheel="return imgzoom(this);">

進入保護狀態,就是電路中的DCHG腳變成高電平了(正常狀態是低電平),此時放電MOSFET關斷,電路無任何帶載能力.
但如果用輸入阻抗很高的電壓表測量輸出端,卻有一定的電壓值.輸入阻抗低的電壓表測的話,測得的值為0V.

那如何解決這個問題啊?
現在電池已經充滿了,卻不能放電,同時我在CHGEN腳接地或懸空都沒用.
這個片子應用真麻煩!!!!
我對這個片子不是很明白,網上對UCC3957的詳細內部硬件說明都沒有.

要先找到會進入保護狀態的原因,才能解決.
我估計一定是你的硬件電路上有問題,才會這樣.你先從芯片的輸入腳去測量各點輸入電壓是否正常.有時,延時電容異常也會出現這種問題.

你好!azhu:
   在數據手冊上只有15/16的電壓值,這是正常的.
   原理圖是tenghb所發布的, 這是我的另外一個號

我用的都是獨石電容,不知道這個有沒有關系?,但是CDLY2的電容是CI片的!

你的電路原理圖并沒有問題.電容只要是好的,也沒有問題.
你測量一下AN1,AN2,AN3的電壓是否正常.
如果IRF7416損壞,也會沒有輸出的.

電池各個腳的電壓分別是這樣的:4.24V/4.17V/4.25
IRF7416換過好幾片了,也還是這樣.同時芯片的確是進入保護狀態了(我用示波器測了三個MOS管的電平變化).
在測的過程中,電平變化是直線的,我的想法應該是UCC3957PWM去控制MOS管吧!!

3957不會產生PWM的.:)
它控制MOSFET時只有常高或常低兩種狀態.

哦,XIEXIE:)

我再測量一下各個腳的電壓,看看有沒有解決方法?

使用UCC3957需要注意幾個事項, 以前我在用的時候出過很多問題,
與電池的連接順序:(很重要,以前用MC1414習慣了加上下面的英文藏在一個角落, 沒仔細看,結果燒了很多片子....心痛.)

When connecting the cell stack to the circuit, it is important to do so in the proper order. First, the bottom of the
stack should be connected to AN4 . Next, the top of the stack should be connected to VDD. The cell taps can
then be connected to AN1, AN2, and AN3 in any order.

你的過流保護電流是150/20=7.5A, MOS管最大瞬間電流是45A,C3選的是20PF短路瞬間電流可能會大于45A, 建議你C3改成5PF, 或MOS選用IRF4905
C4是223, 建議你改成104, 不然長時間短路保護MOS會發燙,
C5是4.7UF的鉭電容耐壓25V就可以了, 請一定選用4.7UF/25V 10%的質量比較好的鉭電容,一定要鉭電容其它的代替不行的. 1腳布線要經過鉭電容.

因為UCC3957使用的人很少,有些供應商提供的片子本身就有不良,采購的時候需要在正規的TI代理店去下單.
習慣了UCC3957你會發現它是一個很好的片子, 可惜個人感覺它很容易壞.

謝謝,我馬上去試試看!

magic22 :
   1\ 現在連輸出電壓也沒有了.UCC3957各個腳的電壓如下:
    PIN-15:7.264V
    PIN-16:7.261V
    輸出電壓為:0.26V
    PIN-13:  高電平 12V
    PIN-3:  0V
    PIN-12: 0V
   2\ 我想問一下第9腳在放電時是不能接高電平嗎?

UCC3957的12腳是充電控制腳, 正常狀態為高電平(電池電壓)----控制N溝道MOS--VGS高是打開2N7002----充電管VGS為低---充電正常
UCC3957的13腳是放電控制腳, 正常狀態為低電平0V----控制P溝道MOS--VGS低是打開放電管---放電正常
UCC3957的9腳是充電允許腳直接接16VDD腳就可以了.
你按正確接法接上三串電池后----需要充電將芯片復位后保護板才為正常---其它保護IC開始接電池的時候是都需要充電復位的.

你保護板的狀態正是芯片沒有初步復位而出現的情況, ------PCAK+ -之間加上12.6V/1A的直流電充下電就OK了.

你最好將兩個MOS和2N7002及UCC3957都全部換掉, 重新來次,應該就正常了. 你注意上面的幾點, 應該是好的.

在復位充電時,要不要加電池一起充?
按照你的說法,我換一下看看!

magic22:
    謝謝,電路可以工作了!在過程中我覺得延時電容真得很關鍵!不知道你是怎么調的?同時MOS管是要大一點,不然很容易壞掉.我在調試中炸了好幾次!

Magic22:
   你好!
   我想問一下,UCC3957的欠電壓閥值電位是多少?
   我不知道UCC3957的過放電的保護電壓是多少?

你好,你們使用2N7002,感覺質量怎么樣.
昨天我們公司生產線員工自己焊了46片保護板 ,換2N7002就換了100多.怎么這么容易壞啊!
