你說的是BOOST電路的那個電感吧.儲能的啊;

是BUCK電路中電源輸入處的那個電感,而不是輸出處的那個電感.

哪里的,續流管之前還有電感??

測試點

請說的詳細一些.

你有圖紙上傳馬?

此電感有兩個作用:
1:儲存能量
2:遏止電流突變防止MOS沖壞

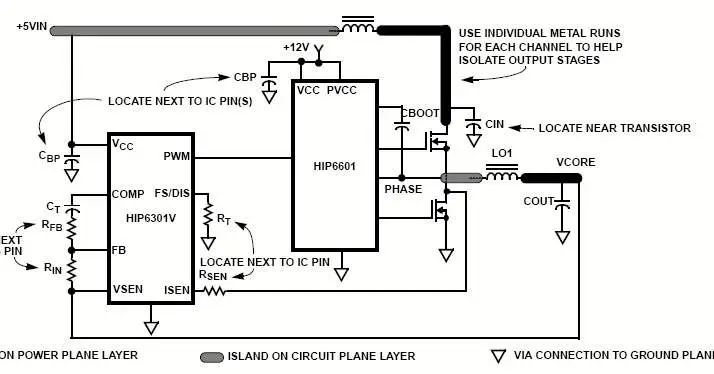

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/37/1136512568.jpg');}" onmousewheel="return imgzoom(this);">

我想樓主問的應該是圖中右上角的那個電感,我也想知道具體作用,

儲能 濾波

濾波我能理解,儲能又為何用呢?上端MOS管關閉時,儲存的能量如何釋放?

偶說的是L01

關注!

那么請問另外那個電感主要起什么作用呢?

這兩個電感相當于是共模的形式 兩個是饒在一個磁心上的,所以上面電感的能量不用擔心會通過另外一個繞組釋放掉

絕對不是繞在一個磁心上的.主板CPU供電電路都是這類電路形式,現在基本都采用3相(可能是俗稱)電路,即有三組PWM回路,每組上下各一只MOS管,一只儲能電感(即上圖的L01),但是輸入電感都只有一只,而且各自獨立的,我找個圖先.

那就打賭唄 你找到圖再說吧

不好意思,正在找

汗!

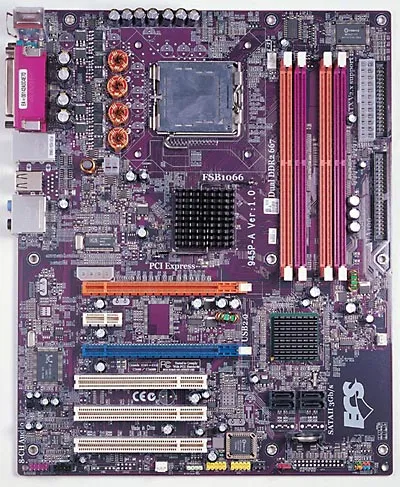

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/37/1136526882.jpg');}" onmousewheel="return imgzoom(this);">

找到了,圖中左上角,4P插座附近的柱狀電感即是電源輸入端的電感,另外3只環型電感對應著三組PWM輸出

呵呵,才看仔細,有四只環型電感,應該是對應著四組PWM輸出.

我要看的是你的原理圖NO PCB

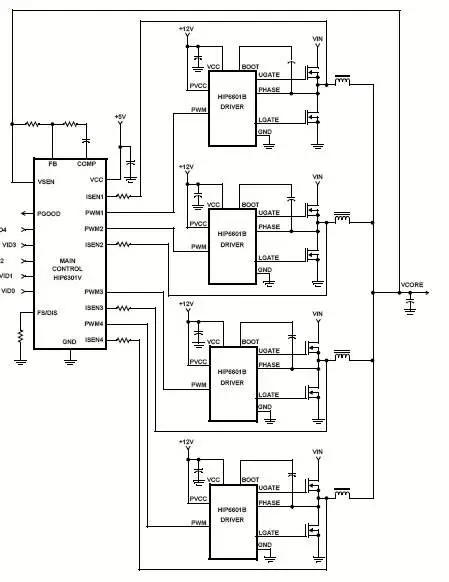

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/37/1136527282.jpg');}" onmousewheel="return imgzoom(this);">

上原理圖(圖中是把輸入電源直接加上高端MOS管的漏極了,實際應用中都有串個電感的)

把你串電感弄上再說 你這個圖上就沒有那電感

這個電感的作用有二:1、在mos管道通時可以限制通過mos管的電流峰值,
2、可以抑制電路工作時脈沖電流通過電源線對其它用電器形成干擾.

首先:我是無法提供某一個定型主板電源電路的詳細原理圖的,所以不清楚要提供怎樣的資料你才相信.
上面帖的兩張原理圖是同樣的芯片,市面上有多個主板廠家采用,我可以肯定的一點是,所有的主板CPU電路電源輸入端(5V或12V)皆有串聯一只電感.

不好意思,來晚了!
我所說的那個電感就是“劉劉牛?！彼f的那個電感.
這個電感“扼流”作用肯定有的,那它的大小該怎樣定,除了考慮直流阻抗外,它的L值該怎樣計算?還有聽說這個電感對EMI還有較大的影響,不知怎么解釋?謝謝!

請問第二點怎么解釋?電感的輸入一般是一個ATX開關電源,脈沖電流怎么通過電源線干擾到其他電器呢?

應該是防止干擾機箱內其它用電設備,比如硬盤,光區,顯卡等

那個電感和它兩邊的電容組成一個“派型”濾波器,應是防止給CPU供電的DC-DC電路干擾(或稱污染)前邊的+12V(或+5V)電源的.

另外問個題外問題:請問是否“小熊”的 劉劉牛牛?

是的.
