我手里只有3305的PDF,剛才打開看了看.好象跟你描述的不同,這個圖上NOTON和DIVPAUSE是直接接在一起的..不知道2305是不是不同.DX可知如果點燈時沒有停止全橋的驅動..會不會影響點火的效果...試驗感覺有影響..

UCC3305和2305應該是一樣的,好像只是承受溫度環境不一樣.我的也是3305的PDF,但我用的是2305.你說不一樣,可否發給我看看.我的PDF的推薦方案也是NOTON和DIVPAUSE直接連在一起的.我是依照它的說明才加上電阻和電容的.對2305來說,點燈時,全橋工作應該會影響點火效果.It is important to stop polarity switching when the lamp is being lit.昨天兩腳連在一起,燈亮了.感覺這款芯片的datasheet,有錯誤.很是疑惑.

我也沒有仔細看3305的DATA SHEET.只是大致看了看上面的應用圖,圖上面是把NOTON和DIVPAUSE直接連在一起的...你要的話我可以發給你...難道它的說明里面叫加電阻和電容???事實上點燈的時候全橋是應該停止的..應當在燈擊穿后全橋馬上WORK才是..是吧?

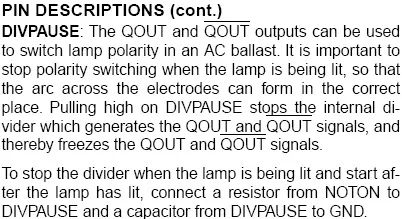

對的.我估計你的是和我的一樣,你看看DIVPAUSE的管腳說明,說到了要加電阻電容.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/34/1130729288.jpg');}" onmousewheel="return imgzoom(this);">
是這里吧?的卻上面寫的要加電阻和電容..UCC真的搞錯了?

對就是這里,你仔細看看這段,如果加了電容,點燈時,因為DIVPAUSE通過電容接地,電容電壓不會突變,所以開始DIVPAUSE為低電平,UCC輸出驅動脈沖給全橋.然后NOTON通過電阻給電容充電,DIVPAUSE電壓升高到一定值,關閉全橋.很奇怪啊

你現在直接把NOTON和DIVPAUSE連起來.燈能正常點亮并且工作嗎?

直接連接,昨天點亮過,今天又不行了.在找原因.

他沒錯
首先你要先了解noton的工作原理
要配合IC內部圖分析

我看了IC的內部圖,我分析的結果和產品手冊是矛盾的,我也做了實驗,也是這樣的,你可否點明一下?

noton= not on 也就是說當燈泡未點亮或燈管電壓低時會產生一個保護信號 ,此信號正常時為Lo,保護時為Hi
請看ucc2305的Block Diagram 在noton pin 進來有一個 OR gate
還有2個 比較器組成的窗型比較器參考電壓分別為83mV AND 2V
VOUTSENSE=1/120*VOUT
VOUT(LO)=83*mv*120=9.96V
VOUT(HI)=2V*120=240V
也就是說當VLAMP 在9.96V ~240V NOTON是輸出 LO
所以是不會經過RC充電,將BRIDGE 關掉
所以當你管壓在  240V< VLAMP <9.96V 時 NOTON 是輸出 HI
至於為何要RC 這就要看你的線路及HID的了解應用
個人覺得這顆不好用~

你的分析是對,而我說UCC的問題是在點燈的時候,該芯片認為在點燈的時候,全橋關閉,點完燈,全橋再工作.點燈的時候,電壓輸出達到400多伏,NOTON當然會Hi,而此時DIVPAUSE因為電容的原因,仍為Lo.所以點燈的時候全橋是工作的.這不是和它所說點燈是全橋不工作矛盾了嗎,而我的實驗結果的確是全橋工作.

再請問,為什么認為該芯片不好用呢?

價格~!!!

很抱歉我誤解了你的意思
我又仔細看了一遍
他的敘述是有些問題可能表達不是很好
但是你如果從後面翻譯回來就不會那麼奇怪
Q1? =去停止分配器(QOUT)在燈泡點亮之前和燈泡點亮之後
Q2?=從noton連接一個電阻到divpause and 一個電容從 divpause 落地

Q1=他所要表達的是在燈泡點亮之前和燈泡點亮之後如何去停止它,也就是燈泡點亮之前和燈泡點亮之後的異常電壓如何保護

Q2=它要告訴你,去停止它,就必須從noton連接一個電阻到divpause and 一個電容從 divpause 落地

所以當他在工作時 Bridge 是 ON的 因為電容的關係
至於為何要這樣請參照 noton 分析你就知道了
