論壇上關于正激變壓器的計算介紹非常多，這里就不在班門弄斧了，跳過計算部分直接進入仿真環節:對于正激變換器，衍生了很多不同的拓?fù)洌覀兙妥鲎龀Ｒ?guī)的正激拓?fù)洹⒋艔?fù)位正激拓?fù)洹㈦p管正激拓?fù)洹⒂性淬Q位正激拓?fù)渌姆N仿真；

常規正激拓?fù)?span>，原邊MOS的DS電壓在開關管關斷瞬間會產生很高的尖峰，雖然加了RCD吸收，但是還是不能完全吸收；

磁復位正激拓?fù)?span>，為了解決正激變換器關斷尖峰的問題，磁復位正激拓?fù)洌ㄟ^第三繞組，對變壓器進行磁復位，同時限制的MOS的尖峰，將尖峰能量反饋為母線電壓

雙管正激拓?fù)?span>，同樣解決正激變換器關斷尖峰的問題，雙管正激用的管子相對比較多，電路驅動更復雜些，同樣也是對原邊MOS管進行嵌位，將尖峰能量反饋會母線；

有源嵌位正激：有源嵌位M1和M2管子的驅動是互補的，M1管子在開通時向后級傳送能量，關斷時，M2導通將變壓器副邊續流產生的尖峰能量轉移到吸收電容，同時由于吸收電容和變壓器原邊電感諧振，主管M1在通過關斷時，類似于在谷底開通和關斷，提高了整體效率；

所有的仿真資料，請查看附件；

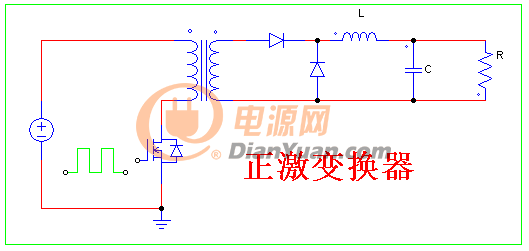

常規正激

磁復位正激

雙管正激

有源嵌位正激
