圖騰結構

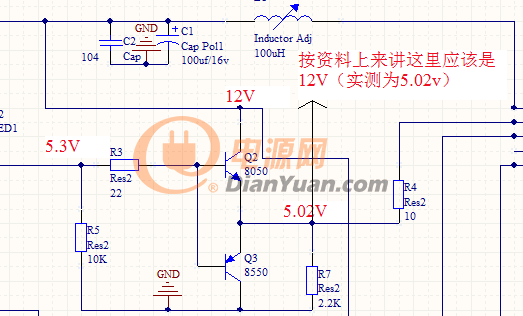

2`42[8Q6BR_X~DNT16B9]KI

這個原理圖為圖騰結構的一部分，Q2基極驅動電流由SG3525提供。上面圖中標的電壓均為實測電壓，我想問的是這里是什么問題導致Q2發射極輸出才有5.02V（說明Q2的發射結已經導通了）?是原理圖有問題嗎？

全部回復(12)
正序查看
倒序查看
2020-03-04 17:00
在R7并聯一個開關串聯一個500歐電阻，把開關閉合一下，也就是說在R7上并上了一個500歐的電阻，看電壓是不是會上升到12V?
0
回復
2020-03-04 17:34
是不是測的平均電壓？應該用示波器測波形。
0
回復
2020-03-04 17:49

就這原因..................

0
回復
FQCAD
LV.5
5
2020-03-04 20:21

因為你的輸入只有5.3V，想輸出12V是不可能的。這是射極跟隨器，即輸出電壓會跟隨輸入電壓，且會小于輸入電壓，這是BE極的壓降。

另外如果你是用普通電壓表測得話，這結果也是正常的。你的波形幅度本來是有12V，但因為輸出是占空比接近50％的方波，電壓表測的結果是平均值為5V多，完全正常。用示波器才會顯示峰值為12V。

0
回復
2020-03-05 10:30
脈沖電壓用萬用表測不準的要用示波器看峰值.
0
回復
2020-03-05 14:08
@juntion
[圖片]就這原因..................
你好，我知道是這個意思。那要怎么才能實現用5V控制12V的輸出
0
回復
2020-03-05 14:24
@FQCAD
因為你的輸入只有5.3V，想輸出12V是不可能的。這是射極跟隨器，即輸出電壓會跟隨輸入電壓，且會小于輸入電壓，這是BE極的壓降。另外如果你是用普通電壓表測得話，這結果也是正常的。你的波形幅度本來是有12V，但因為輸出是占空比接近50％的方波，電壓表測的結果是平均值為5V多，完全正常。用示波器才會顯示峰值為12V。
你好我是學生，因為在家所以用的示波器只是網上買的那種開發板不是很準，用這種示波器測出來的電壓峰值只有1V到2V左右。
0
回復
2020-03-05 14:25
@qwert123456
脈沖電壓用萬用表測不準的要用示波器看峰值.

你好，我是用網上買的那種開發板的簡易示波器測出來的只有1V多。

0
回復
2020-03-05 14:26
@lingyan
在R7并聯一個開關串聯一個500歐電阻，把開關閉合一下，也就是說在R7上并上了一個500歐的電阻，看電壓是不是會上升到12V?
嗯，謝謝。我試試看
0
回復
2020-03-05 14:26
@ymyangyong
是不是測的平均電壓？應該用示波器測波形。
我用的簡易示波器測出來的值只有1V多一點。
0
回復
keiovgwx
LV.4
12
2020-03-05 21:27
圖騰柱的輸出信號的高電平幅值是由輸入信號的幅值來決定的,你的輸入信號的幅值是5.3V,那么你的輸出信號的幅值就應該是略小于5.3V的,所以你的原理圖是正確的,如果你要想將輸出信號的幅值提高到你的VCC電壓,則需要三極管電路來實現,如圖所示
0
回復
2020-03-06 18:46
@keiovgwx
圖騰柱的輸出信號的高電平幅值是由輸入信號的幅值來決定的,你的輸入信號的幅值是5.3V,那么你的輸出信號的幅值就應該是略小于5.3V的,所以你的原理圖是正確的,如果你要想將輸出信號的幅值提高到你的VCC電壓,則需要三極管電路來實現,如圖所示[圖片]
你好，我這個原理圖是借鑒了老壽叔叔600w正弦波逆變器的DC-DC板原理圖，按照他的說法是這樣就可以將驅動電壓變?yōu)?2V了，而我照著做出來卻不行。因為他自己做出來是可以的所以我不知道是哪里的問題。下面是他的原話
