電源中提高功率因素是勢在必行，然而對于每一個小電器，如節能燈或LED燈都要采用功率因素校正電路，可能也不現實。要換一個思路解決問題，在一個照明場所，用幾個節能燈或LED燈，在燈與市電之間接一個高功率因素的電源適配器，那就解決問題了。
對于節能燈減少輸入電壓的波動，使用壽命也可提高。

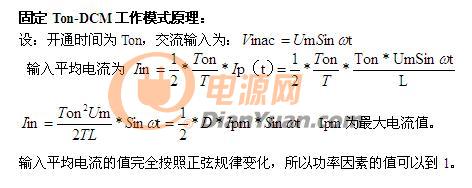

用UC3842芯片，采用固定Ton，DCM模式，電路如下：
輕載FC為0.92，中載0.98，滿載0.99
用UC3842制作高功率因素電路
全部回復(8)
正序查看
倒序查看
細節呢，具體是怎么工作的。
C4為芯片3腳的充電電容，C3的電壓約等于交流電的最大值。當6腳低電壓時，Q1導通，對電容C4放電。6腳高電壓時開關管導通，Q2導通，Q1關閉，
C3上的電壓通過R3,R5向C4充電，C4最大電壓到1伏時，開關管關閉。R3、R5對C4的充電時間就決定了Ton的值。由于在DCM工作模式，反激電壓與反激
時間決定了伏.秒常數，tor=0.5*T。Vor*tor=0.5*T*Vor，擔負、當T=10微秒，伏秒常數為1100。Ton=1100/Um，如當前市電為220伏，Um為311伏，
則Ton=3.54秒，Ton與市電的高低成正比，這個設計考慮市電220伏正負20%范圍內都能實現恒定輸入功率。
0
回復
@st.you
節能燈光效那么低（50lm/W) 是LED的50%，且含有重金屬，已經在淘汰的路上了，不管它[圖片]
“？未解決”不知是何意？UC3842是一款經典的開關電源芯片， 用UC3842制作高功率因素電路 ，其設計已經達到了大功率、高功率因素的要求。
電源的用途么是多種多樣的，其設計的核心與理念是關鍵，論壇么大家來評判，不知從何冒出個判官來。本人年近花甲，實屬發燒級的愛好，
無利益訴求，只想在電源網這個平臺與電源的工作者與愛好者探討。
