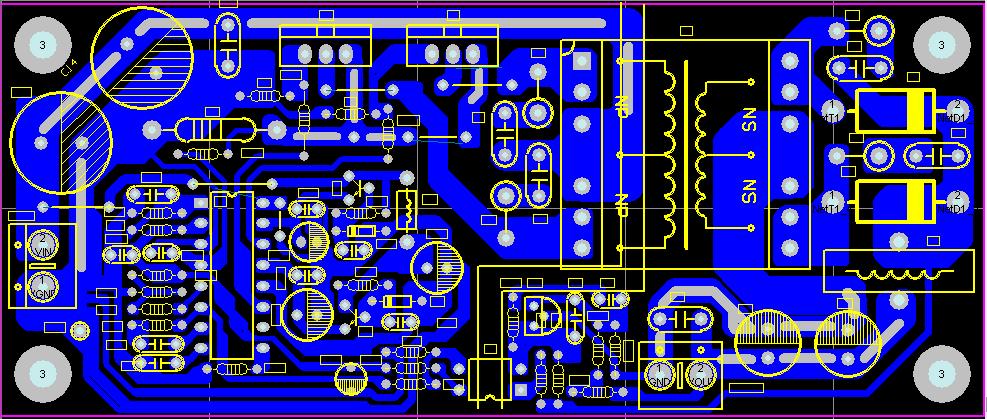

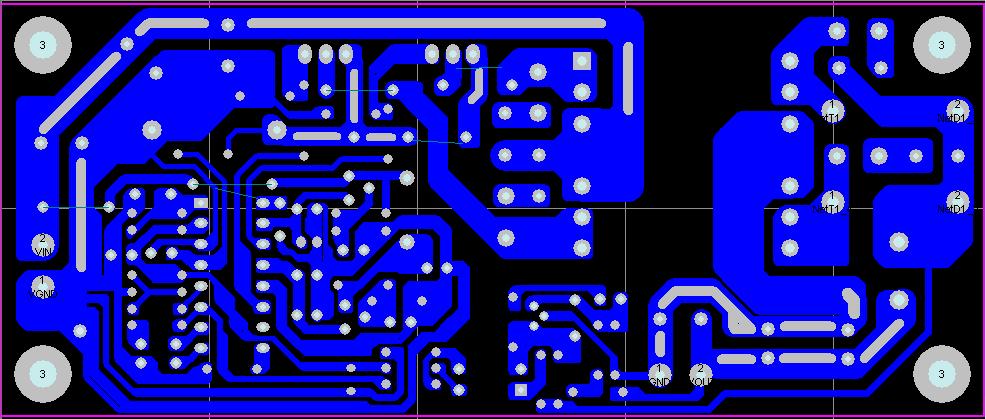

12V5A電源PCB設計完成!大家指點指點(有PCB和電路圖文件)
各位大哥,剛完成的12V--36V輸入,12V5A輸出DCDC隔離電源的PCB.
PCB+Sch文件下載: 1169881205752415.rar
花了一個下午的時間才搞定,手都畫疼了.不過看這個板子感覺很好.
有一些成就感.呵呵!
大家看看,看有沒有什么地方不合理的,也順便幫我審核一下電路圖,
大家都來找找碴啊!呵呵!
PCB+Sch文件下載: 1169881205752415.rar
花了一個下午的時間才搞定,手都畫疼了.不過看這個板子感覺很好.
有一些成就感.呵呵!
大家看看,看有沒有什么地方不合理的,也順便幫我審核一下電路圖,
大家都來找找碴啊!呵呵!
全部回復(21)
正序查看
倒序查看
精神可嘉! 非常不錯! GOOD JOB !
小小建議: 1.PCB四周的定位孔最好用機構層畫,不要用PAD !
2.R22的封裝和R23的封裝改成一樣.(同種零件不同封裝給制程成型
帶來不便)
3.Q1的D極到變壓器的這根跳線可以處理掉,把DC線改小點就可以了.
4.PCB上連接Q3到DC的兩根跳線也可以改掉,這兩根跳線太長,可以改到
變壓器中間抽頭那里做跳線)
5.部分信號線,RCD吸收布線不需要用那么粗,建議PCB用2OZ銅薄,在
BOTTOM SODLER 層 可以在大電流線路加阻焊.
這個單面板比上次那個雙面板明顯好多了!繼續加油!
小小建議: 1.PCB四周的定位孔最好用機構層畫,不要用PAD !
2.R22的封裝和R23的封裝改成一樣.(同種零件不同封裝給制程成型
帶來不便)
3.Q1的D極到變壓器的這根跳線可以處理掉,把DC線改小點就可以了.
4.PCB上連接Q3到DC的兩根跳線也可以改掉,這兩根跳線太長,可以改到
變壓器中間抽頭那里做跳線)
5.部分信號線,RCD吸收布線不需要用那么粗,建議PCB用2OZ銅薄,在
BOTTOM SODLER 層 可以在大電流線路加阻焊.
這個單面板比上次那個雙面板明顯好多了!繼續加油!
0
回復
@beson
精神可嘉!非常不錯!GOODJOB!小小建議: 1.PCB四周的定位孔最好用機構層畫,不要用PAD! 2.R22的封裝和R23的封裝改成一樣.(同種零件不同封裝給制程成型 帶來不便) 3.Q1的D極到變壓器的這根跳線可以處理掉,把DC線改小點就可以了. 4.PCB上連接Q3到DC的兩根跳線也可以改掉,這兩根跳線太長,可以改到 變壓器中間抽頭那里做跳線) 5.部分信號線,RCD吸收布線不需要用那么粗,建議PCB用2OZ銅薄,在 BOTTOMSODLER層可以在大電流線路加阻焊. 這個單面板比上次那個雙面板明顯好多了!繼續加油!
beson 老師,首先感謝您的耐心指點...
我已經按照你的指點,修改了電路.修改了你的第1,2,4建議.
你的第3條建議:
把“Q1的D極到變壓器的這根跳線可以處理掉!”
你的意思是說把,跳線去掉,D極從Q1的后面走線是嗎?如果是這樣的話,那后面的VIN直流輸入線的線寬只有2.2mm寬,D極的寬度只有1.5mm寬,這個寬度我怎么能承載大的電流呢?能不能不去掉這個跳線呢?我把跳線加粗些,行不行?
你的第4條建議:
按照建議,我已經修改了DC線.當初我是覺得在進線取電,總比在后面取電要好.所以就畫在了進線的地方.你能說說會不會有什么影響?
你的第5條建議:
“部分信號線,RCD吸收布線不需要用那么粗,建議PCB用2OZ銅薄,在BOTTOM SODLER 層 可以在大電流線路加阻焊. ”
您提到的RCD吸收布線,是指初級的RCD還是指次級二極管上面并聯的電容電阻的走線?
還有后面的一句話“在BOTTOM SODLER 層 可以在大電流線路加阻焊”我不是很懂,能說的清楚點嗎?
如果我完成了PCB,就聽取您的意見使用75um厚銅的板子!謝謝你啊,,你真是個熱心的老師....
謝謝你啊!!!!
我已經按照你的指點,修改了電路.修改了你的第1,2,4建議.
你的第3條建議:
把“Q1的D極到變壓器的這根跳線可以處理掉!”
你的意思是說把,跳線去掉,D極從Q1的后面走線是嗎?如果是這樣的話,那后面的VIN直流輸入線的線寬只有2.2mm寬,D極的寬度只有1.5mm寬,這個寬度我怎么能承載大的電流呢?能不能不去掉這個跳線呢?我把跳線加粗些,行不行?
你的第4條建議:
按照建議,我已經修改了DC線.當初我是覺得在進線取電,總比在后面取電要好.所以就畫在了進線的地方.你能說說會不會有什么影響?
你的第5條建議:
“部分信號線,RCD吸收布線不需要用那么粗,建議PCB用2OZ銅薄,在BOTTOM SODLER 層 可以在大電流線路加阻焊. ”
您提到的RCD吸收布線,是指初級的RCD還是指次級二極管上面并聯的電容電阻的走線?
還有后面的一句話“在BOTTOM SODLER 層 可以在大電流線路加阻焊”我不是很懂,能說的清楚點嗎?
如果我完成了PCB,就聽取您的意見使用75um厚銅的板子!謝謝你啊,,你真是個熱心的老師....
謝謝你啊!!!!
0
回復
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/63/201301205829127.jpg');}" onmousewheel="return imgzoom(this);">
次級部分這么改一下會不會好一些?
0
回復
@劉劉牛牛
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/63/201301205829127.jpg');}"onmousewheel="returnimgzoom(this);">次級部分這么改一下會不會好一些?
整體感覺布局還有改善的地方
0
回復
@劉劉牛牛
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/63/201301205829127.jpg');}"onmousewheel="returnimgzoom(this);">次級部分這么改一下會不會好一些?
牛牛這樣改也可以,但他必須改變壓器!
0
回復
@liufan
beson老師,首先感謝您的耐心指點...我已經按照你的指點,修改了電路.修改了你的第1,2,4建議.你的第3條建議:把“Q1的D極到變壓器的這根跳線可以處理掉!”你的意思是說把,跳線去掉,D極從Q1的后面走線是嗎?如果是這樣的話,那后面的VIN直流輸入線的線寬只有2.2mm寬,D極的寬度只有1.5mm寬,這個寬度我怎么能承載大的電流呢?能不能不去掉這個跳線呢?我把跳線加粗些,行不行?你的第4條建議:按照建議,我已經修改了DC線.當初我是覺得在進線取電,總比在后面取電要好.所以就畫在了進線的地方.你能說說會不會有什么影響?你的第5條建議:“部分信號線,RCD吸收布線不需要用那么粗,建議PCB用2OZ銅薄,在BOTTOMSODLER層可以在大電流線路加阻焊.”您提到的RCD吸收布線,是指初級的RCD還是指次級二極管上面并聯的電容電阻的走線?還有后面的一句話“在BOTTOMSODLER層可以在大電流線路加阻焊”我不是很懂,能說的清楚點嗎?如果我完成了PCB,就聽取您的意見使用75um厚銅的板子!謝謝你啊,,你真是個熱心的老師....謝謝你啊!!!!
有個問題:
1.你這個DC-DC怎么沒有散熱片位置?難道不需要散熱片?應該有散熱片啊!
2.你輸入電壓怎么這么寬?12V--36V 而輸出 12V/5A,如果12V輸入,就不需要這個變換器了,到底輸入標準是多大? INPUT :12V--36V OUTPUT :12V/5A這個標準很不規范!
3.功率器件Q1,Q2這里的三個跳線是可以減少的,盡量不要在功率回路用跳線(除非不得已),你這里可以把Q1Q2向內縮一點,可以處理掉Q1D極跳線,重新排整下R1.R2.R5.R22.R23也可以處理掉Q2D極跳線.
現在也差不多了,先做板吧!再不要改了!基本上還不錯! 自己畫多了就熟練了!不要只是聽別人說,自己覺得可以就可以!
1.你這個DC-DC怎么沒有散熱片位置?難道不需要散熱片?應該有散熱片啊!
2.你輸入電壓怎么這么寬?12V--36V 而輸出 12V/5A,如果12V輸入,就不需要這個變換器了,到底輸入標準是多大? INPUT :12V--36V OUTPUT :12V/5A這個標準很不規范!
3.功率器件Q1,Q2這里的三個跳線是可以減少的,盡量不要在功率回路用跳線(除非不得已),你這里可以把Q1Q2向內縮一點,可以處理掉Q1D極跳線,重新排整下R1.R2.R5.R22.R23也可以處理掉Q2D極跳線.
現在也差不多了,先做板吧!再不要改了!基本上還不錯! 自己畫多了就熟練了!不要只是聽別人說,自己覺得可以就可以!
0
回復
@tqr987654321
簡單一句話就是你的功率的地線要和信號地要分開.而且所有脈動走線部份的要盡量將此線縮短.如接MOSD極的線就要盡量短,並不是將此線加粗就可以了,你要看EMI
你好,感謝你的指點...
我的這個電源的信號地和功率地線已經分開了啊!
最下面的那幾個地線,是嚴格的按照一點接地的啊!
里面唯一個脈動回路的地線比較長的就是MOS管的驅動電源回路,就是PCB最下面的一條線.我看能不能把地線從上面繞,短一些...我要試一試!!
謝謝你啊....
我的這個電源的信號地和功率地線已經分開了啊!
最下面的那幾個地線,是嚴格的按照一點接地的啊!
里面唯一個脈動回路的地線比較長的就是MOS管的驅動電源回路,就是PCB最下面的一條線.我看能不能把地線從上面繞,短一些...我要試一試!!
謝謝你啊....
0
回復
@劉劉牛牛
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/63/201301205829127.jpg');}"onmousewheel="returnimgzoom(this);">次級部分這么改一下會不會好一些?
恩,很好的建議...感謝感謝.....
0
回復
@beson
有個問題:1.你這個DC-DC怎么沒有散熱片位置?難道不需要散熱片?應該有散熱片啊!2.你輸入電壓怎么這么寬?12V--36V而輸出12V/5A,如果12V輸入,就不需要這個變換器了,到底輸入標準是多大?INPUT:12V--36V OUTPUT:12V/5A這個標準很不規范!3.功率器件Q1,Q2這里的三個跳線是可以減少的,盡量不要在功率回路用跳線(除非不得已),你這里可以把Q1Q2向內縮一點,可以處理掉Q1D極跳線,重新排整下R1.R2.R5.R22.R23也可以處理掉Q2D極跳線.現在也差不多了,先做板吧!再不要改了!基本上還不錯! 自己畫多了就熟練了!不要只是聽別人說,自己覺得可以就可以!
老師,您看看! 1169881205904772.pcb
我改了一下!那2個MOS管的S極,這樣串起來,不會有什么問題吧?
我改了一下!那2個MOS管的S極,這樣串起來,不會有什么問題吧?
0
回復
@liufan
你好,感謝你的指點...我的這個電源的信號地和功率地線已經分開了啊!最下面的那幾個地線,是嚴格的按照一點接地的啊!里面唯一個脈動回路的地線比較長的就是MOS管的驅動電源回路,就是PCB最下面的一條線.我看能不能把地線從上面繞,短一些...我要試一試!!謝謝你啊....
不用謝,都是相互學習,你在哪里工作啊,做電源有多久啦,我想說的是你這個效率可能有一些不好過哦,你最好用環的磁芯沒有必要用transformer,再說你這個本來就是低壓輸入,
