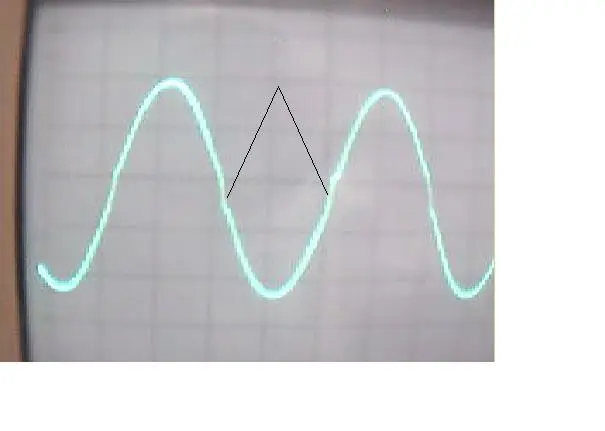

過零處不平滑500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/1861951184161153.jpg');}" onmousewheel="return imgzoom(this);">

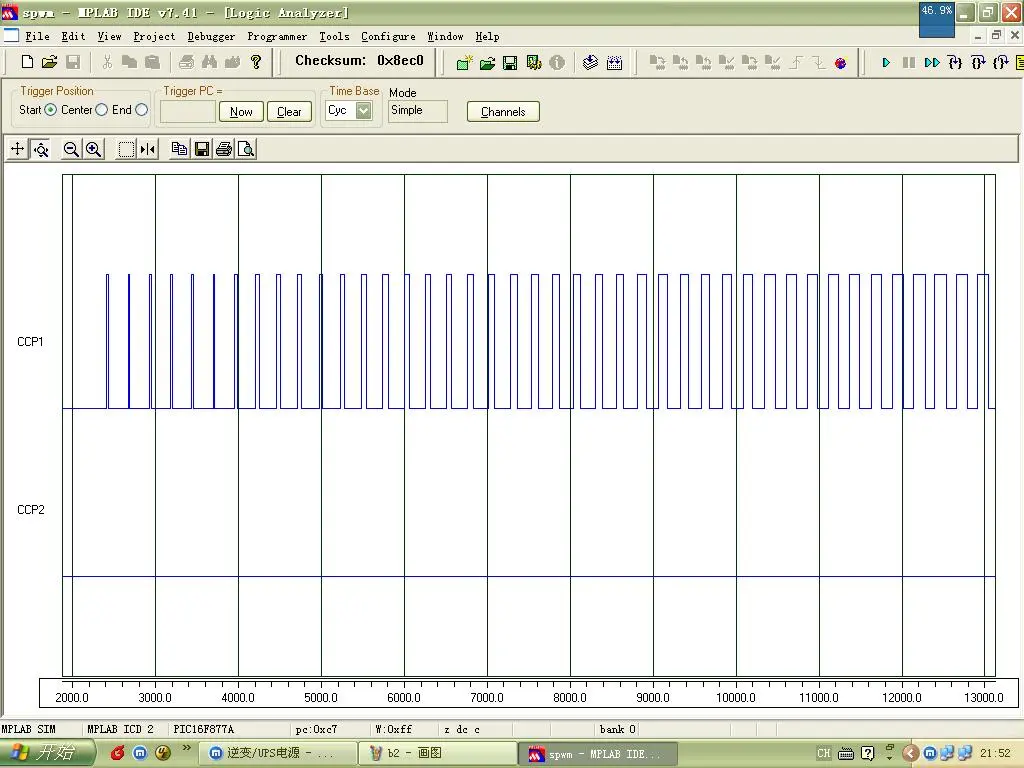

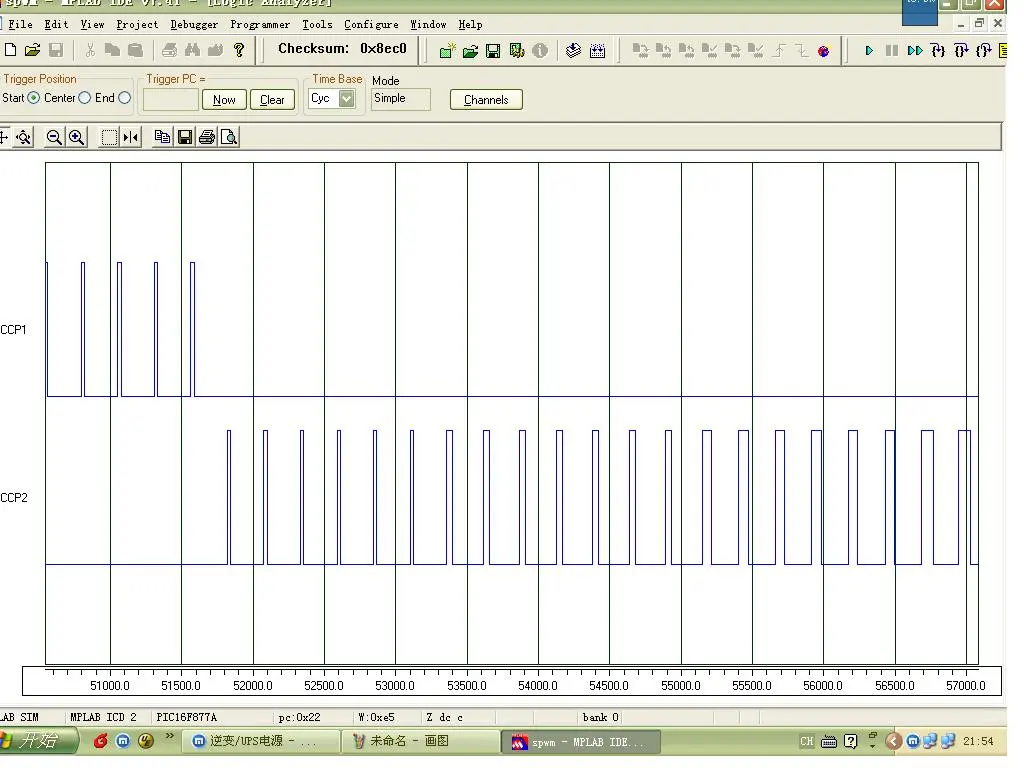

CCP輸出波形500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/1861951184162175.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/1861951184162185.jpg');}" onmousewheel="return imgzoom(this);">

個人經驗:死區大了點

從圖象上看,好象你的查表程序有點問題.左右邊緣不對稱.
是定時器中斷查表?,還是PWM中斷查表?

3.3uS的死區會大嗎?你沒發現半波的左右不對稱嗎?
還有防真的波形有個別是不均勻的.

定時器中斷查表,以前也用過pwm中斷查表,效果好像差不多.我用攝像頭拍的,有點失真.

用示波器看每6個脈沖的最后一個(即定時器的一個周期,正弦半波分31個定時周期,平均每個周期6個脈沖)寬度抖動.

想必你是半波單極性算法.
10ms/31=0.32258ms,即定時器中斷頻率為3.1KHZ
而6個脈沖中斷一次,可見PWM調制頻率為3.1KHZ*6=18.6KHZ
也就是說,你半波取31個點?或者設置的是32個點,而由于中斷時序設置的失誤導致你一個半波的數據留到下個半波上去了,從而造成你半波的不對稱?

是這樣,取32個值時有0值,31個時去掉0值.看仿真波形,無反饋時,波形是對稱的.但是我引入反饋后,您所說的波形滯后就出現了,我對PID的用法不熟悉,我覺得我的AD采樣時間可能太長,因?yàn)橛肞WM中斷時,引入比例反饋后正弦波頻率變低.

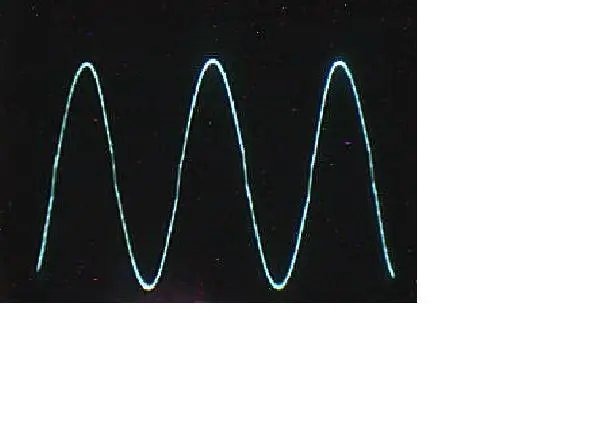

使用PWM中斷,半波取31個值,每個值6個脈沖.去掉0值.開環波形500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/1861951184203583.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/1861951184203637.jpg');}" onmousewheel="return imgzoom(this);">

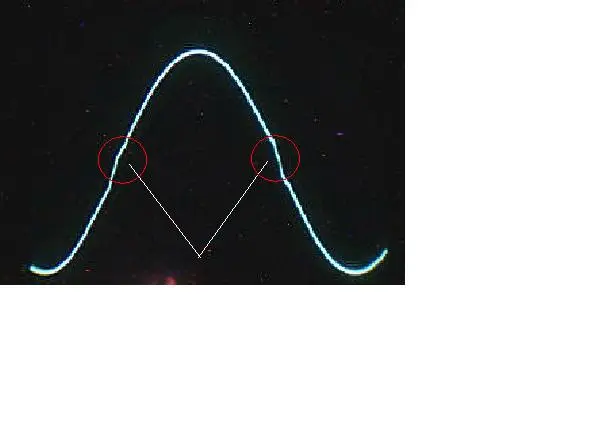

放大的波形

請教,加了反饋會不會好些啊?

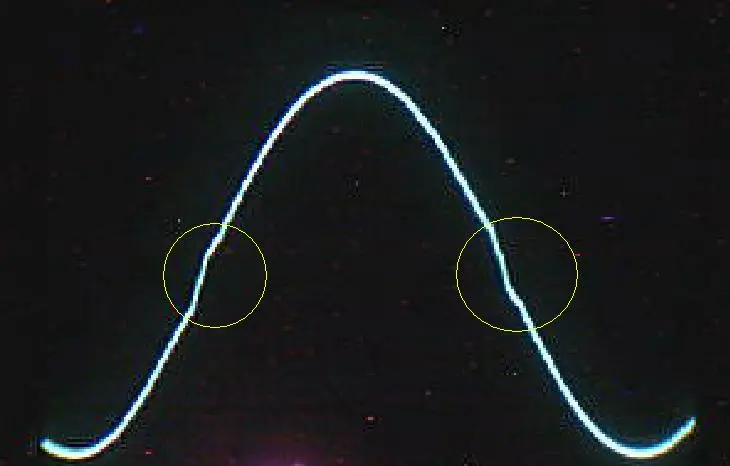

AD采樣時間設置多少?采樣時間要看你回路中取樣限流電阻值和AD頻率來計算.太長的時間當然會影響你的正常查表時序.
這一點你可以在你原來的PCB上做個測試.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/1861951184203956.jpg');}" onmousewheel="return imgzoom(this);">

請問有什么好的方法測試,我用的是16f877a的片子,第一次使用,不太熟悉.使用1/32OSC.
