PMOS燒毀的問題

各位大哥，小弟這兒有一個問題想請教一下大家，在我的設計板上有一個線路是DCDC 12V-12V，是通過兩顆PMOS切換的，現在我遇到的問題是，兩顆PMOS的通流能達到25A就燒毀（能看到明顯冒煙），但是斷掉其中一顆，只讓一相工作，也能達到25A才燒毀，燒毀前量測兩相MOS溫度，均在43℃，這點能斷定此時兩相均流；只一相工作時，燒毀前量測MOS溫度，大概在70℃。PMOS的規格Id=21A，TA=25℃，用的是IR的IRF9310PBF

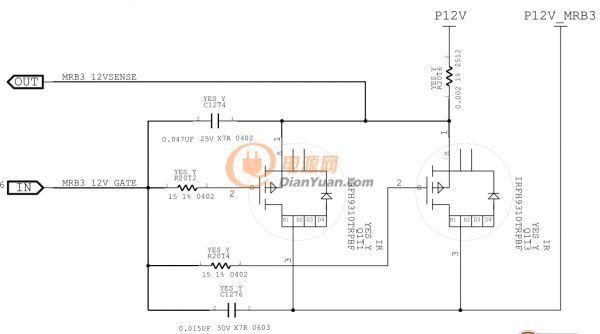

原理圖

這種現象應該怎么分析，望各位大哥指導，謝謝！

全部回復(13)

只看樓主

正序查看

倒序查看

123_meng

LV.1

2016-06-06 18:49

還有，不僅是IR的，仙童的，英飛凌的我都試過了，都是一樣的情況，但是我不知道具體原因出現在哪

回復

電源網-fqd

2016-06-07 10:35

已經被添加到社區經典圖庫嘍
http://m.daogou-taobao.cn/bbs/classic/

回復

ymyangyong

2016-06-07 11:49

@123_meng

還有，不僅是IR的，仙童的，英飛凌的我都試過了，都是一樣的情況，但是我不知道具體原因出現在哪[圖片]

這兩個電容感覺是多余的，C1274位置應該加個泄放電阻，柵極電阻適當加大一些，防止并聯MOS產生寄生震蕩。

回復

t.t.lee

LV.5

2016-06-08 09:09

請將完整原理圖和PMOS周邊PCB圖都截圖上來。

一定給你找到原因。

回復

123_meng

LV.1

2016-06-08 10:42

@t.t.lee

請將完整原理圖和PMOS周邊PCB圖都截圖上來。一定給你找到原因。

這是PCB，控制GATE端的芯片是TI的TPS2363PFBR，功率部分的線路圖就是上圖，很簡單的PMOS實現的DCDC轉換，大多數情況下，兩相燒毀的是左邊的MOS

回復

t.t.lee

LV.5

2016-06-08 12:07

@123_meng

[圖片]這是PCB，控制GATE端的芯片是TI的TPS2363PFBR，功率部分的線路圖就是上圖，很簡單的PMOS實現的DCDC轉換，大多數情況下，兩相燒毀的是左邊的MOS

由于你沒有完整原理圖，請告之你后端負載電容多大？就是12V輸出的濾波電容。最好也有12V的輸入濾波電容值。另外，你量一下在10A電流時，MOS的DS之間壓差多少mV給我。此時一并量一下VGS是多少V。

左邊與右邊MOS，差別就是電流不均，左邊那路比右邊電流大，說明設計有問題。只有將上面幾個參數都查出來，才好一次性解決。

回復

123_meng

LV.1

2016-06-10 09:55

@t.t.lee

由于你沒有完整原理圖，請告之你后端負載電容多大？就是12V輸出的濾波電容。最好也有12V的輸入濾波電容值。另外，你量一下在10A電流時，MOS的DS之間壓差多少mV給我。此時一并量一下VGS是多少V。左邊與右邊MOS，差別就是電流不均，左邊那路比右邊電流大，說明設計有問題。只有將上面幾個參數都查出來，才好一次性解決。

10A條件下DS壓差是22mv，GS是-11.36V，至于輸入輸出電容，在近端都沒有放置。

回復

t.t.lee

LV.5

2016-06-10 17:24

@123_meng

10A條件下DS壓差是22mv，GS是-11.36V，至于輸入輸出電容，在近端都沒有放置。

并聯后，實際是2.2mR，25A*2.2mR*25A=1.375W，也就是說不是直流發熱燒MOS的。

是問輸入輸出電容多大，后端DCDC的輸入電容，也有關系的。

后面DCDC的輸入電容太小的話，DCDC的脈沖電流也會引起PMOS的脈沖電流大。

后面DCDC的輸入電容太大的話，開通PMOS時的沖擊電流會大。

用示波器抓2mR合金電阻上的波形 (從上電啟動到燒毀MOS管時的波形，都抓出來) 。就能知道是什么原因引起的了。

知道原因后，就好解決。

回復

123_meng

LV.1

2016-06-11 09:52

@t.t.lee

并聯后，實際是2.2mR，25A*2.2mR*25A=1.375W，也就是說不是直流發熱燒MOS的。是問輸入輸出電容多大，后端DCDC的輸入電容，也有關系的。后面DCDC的輸入電容太小的話，DCDC的脈沖電流也會引起PMOS的脈沖電流大。后面DCDC的輸入電容太大的話，開通PMOS時的沖擊電流會大。用示波器抓2mR合金電阻上的波形(從上電啟動到燒毀MOS管時的波形，都抓出來)。就能知道是什么原因引起的了。知道原因后，就好解決。

后面是通過一個插槽連接另一塊板子，但是在實驗時沒有插板，所以沒有后面的DCDC輸入電容，沖擊電流一般也只會出現在開通或者熱插拔的時候，我是緩慢增加負載出現燒毀情況。關于燒mos抓波形的實驗，由于我現在可實驗的板卡有限，所以我想多征求一下分析意見再進行這種實驗，還有有沒有在緩慢增加負載的情況下mos出現超SOA的可能

回復

t.t.lee

LV.5

2016-06-11 21:35

@123_meng

SOA 你才15A，不會有問題的，只可能是負載瞬間電流相當大才會。再說，你加了TI的控制芯片，本身就是為了過流短路保護的。我們用過50A都是用2個PMOS并聯驅動的。所以你不用擔心控制方式問題。

你的負載是電子負載吧？也有可能是電子負載有問題，你改用電阻負載測下25A看看。比如用100瓦的水泥電阻1R，2串4并，就是0.5R 800瓦，實際就會是12V 24A 不到300瓦。

回復

123_meng

LV.1

2016-06-12 11:00

@t.t.lee

SOA你才15A，不會有問題的，只可能是負載瞬間電流相當大才會。再說，你加了TI的控制芯片，本身就是為了過流短路保護的。我們用過50A都是用2個PMOS并聯驅動的。所以你不用擔心控制方式問題。你的負載是電子負載吧？也有可能是電子負載有問題，你改用電阻負載測下25A看看。比如用100瓦的水泥電阻1R，2串4并，就是0.5R800瓦，實際就會是12V24A不到300瓦。

對，我用的是電子負載，但是電子負載的精度是可以保證的，用了很多年了
