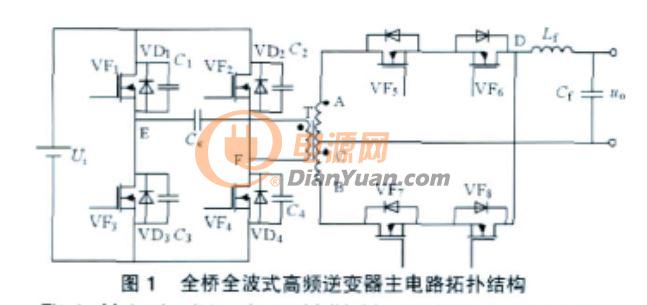

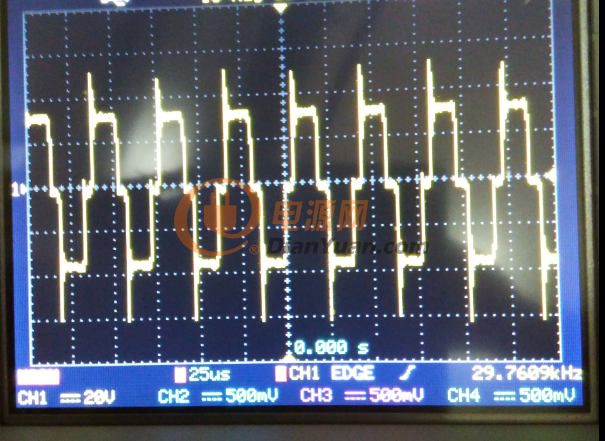

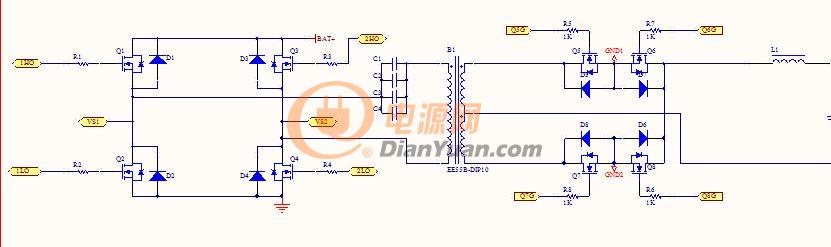

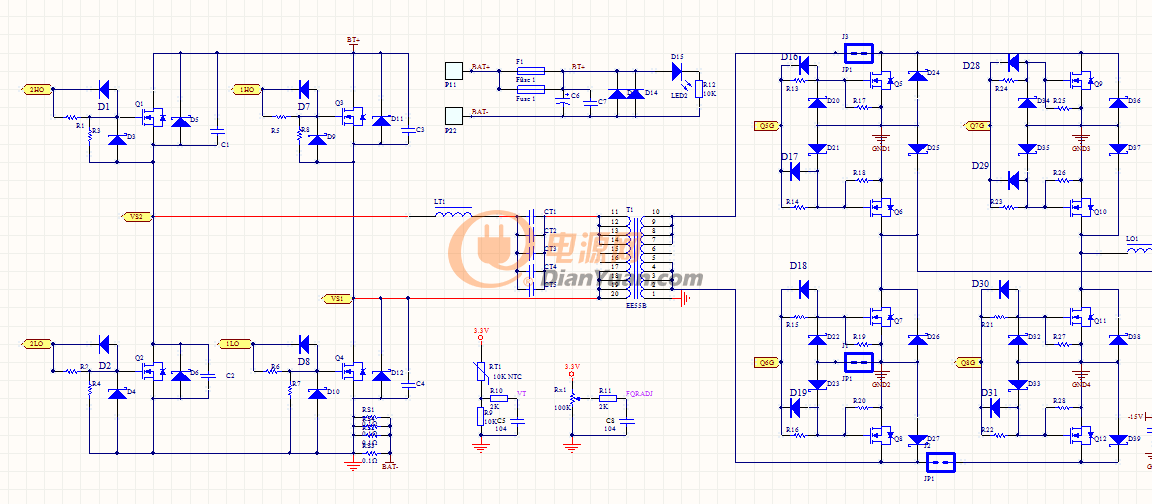

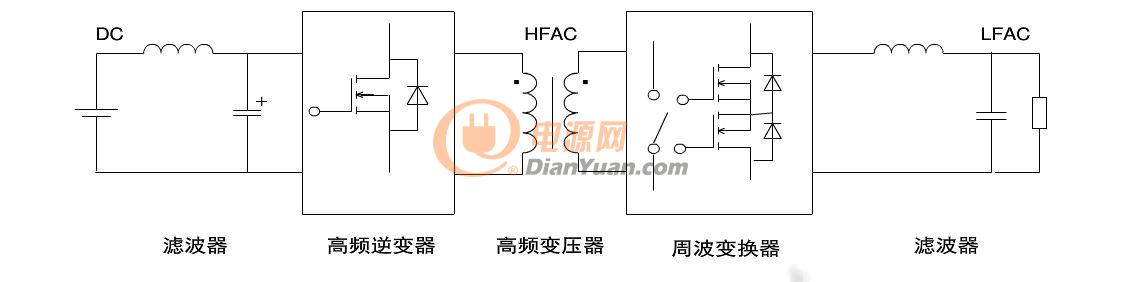

這類逆變器由高頻逆變器、高頻變壓器、周波變換器構成，具有電路拓撲簡潔,兩級功率變換(DC/HFAC/LFAC)，雙向功率流、變換效率高等優點.周波變換器功率開關在為零期間進行ZVS換流逆變器右橋臂相對左橋臂存在移相角θ，而且輸出濾波器前端電壓為單極性SPWM波，故為單極性移相控制
在一個開關周期Ts內的共同導通時間為Tcom=Ts(180°-θ=/(2×180°)) 當輸入電壓降低或負載變大時，導致輸出電壓降低，閉環反饋控制使得移相角θ減小、共同導通時間Tcom增大，從而使得輸出電壓增大。因此．調節移相角θ可實現輸出電壓的穩定。
