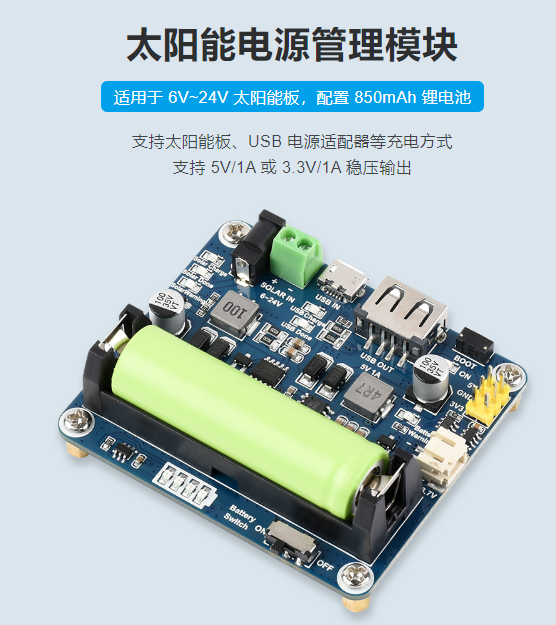

然后今天去官網看，也有一些原理圖是開源的，今天就分享一下太陽能電源管理模塊方案，與各位同好一同分享，希望對各位的工作學習有所幫助：

這個充電模塊支持micro usb口充電，或者太陽能板充電（6-24V），然后具有一些保護功能，例如防過充，過放等。

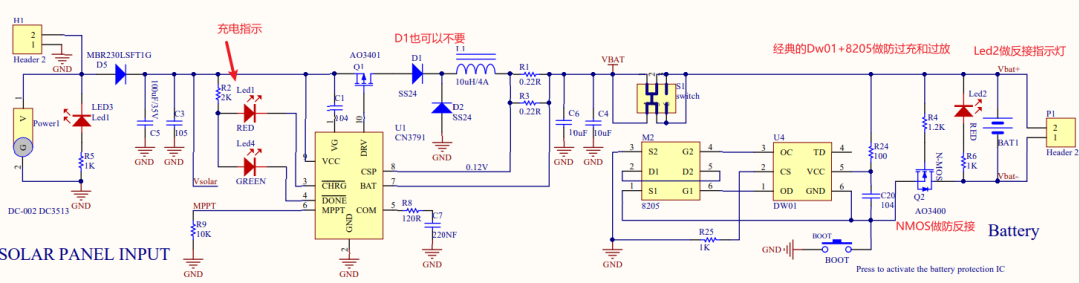

然后電源充電分兩部分，先看第一部分，就是太陽能充電：這部分采用了芯片CN3791作為太陽能電池充電芯片，CN3791 是一款可使用太陽能板供電的PWM 降壓模式單節鋰電池充電管理集成電路，獨立對單節鋰電池充電進行管理。

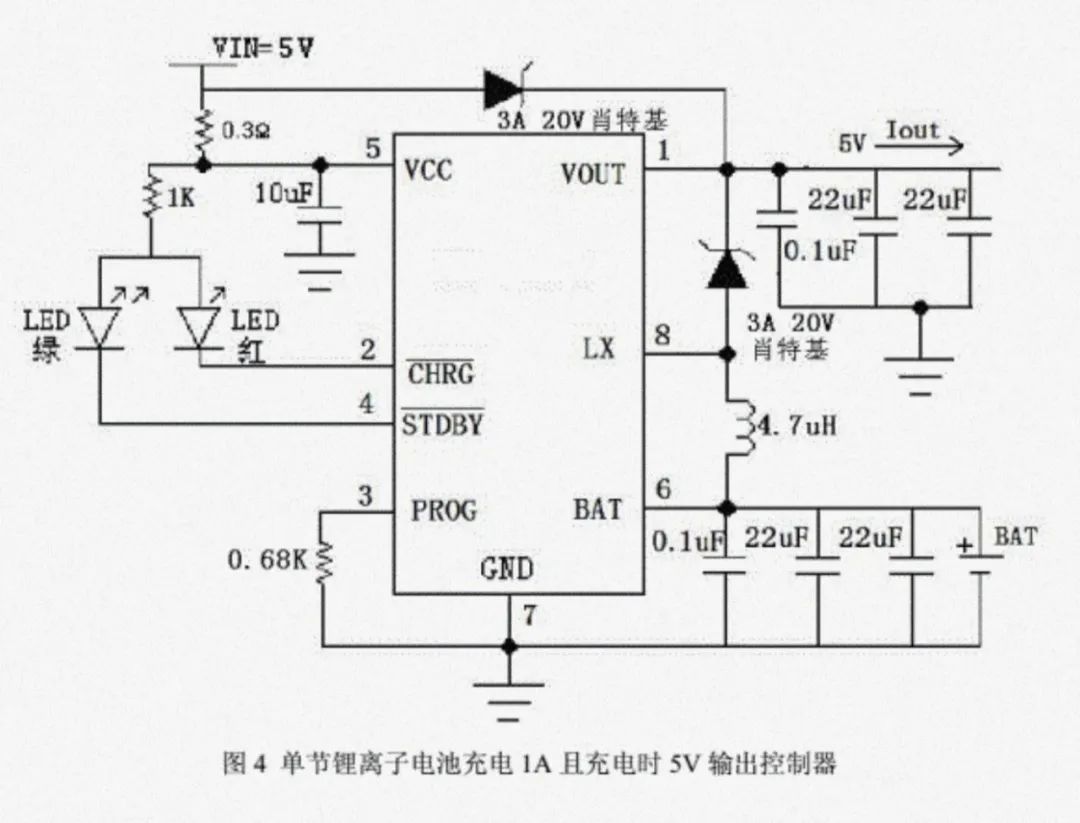

D1可以不用，在CN3791的數據手冊里寫有，二極管D1用來作為阻流二極管，防止在輸入電源掉電時消耗電池的能量。在睡眠模式，即使不用二極管D1， CN3791消耗的電池電流也只有約30微安，所以可以考慮去掉二極管D1。D1的作用是防止輸入端沒有電源輸入的時候，電流通過芯片漏電。

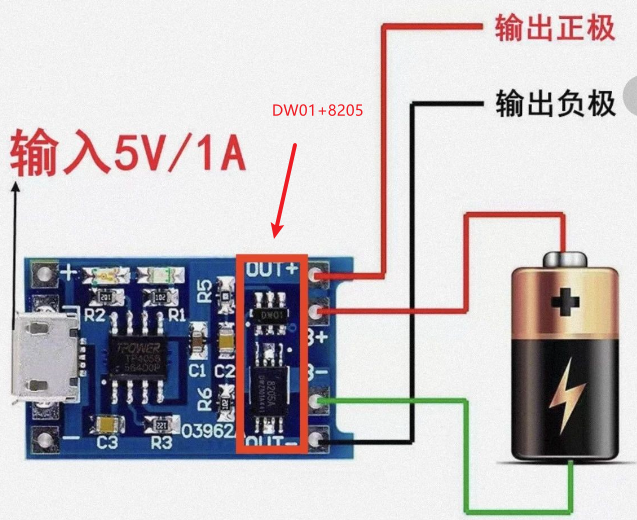

然后防過充過放就是經典的DW01+8205（集成的雙NMOS）方案了，也防過流，這個可以說很是經典。這個很多鋰電池已經內置了這DW01+8205，阿寶賣的那個4056的鋰電池充電小板上用的也是這個鋰電池保護方案：

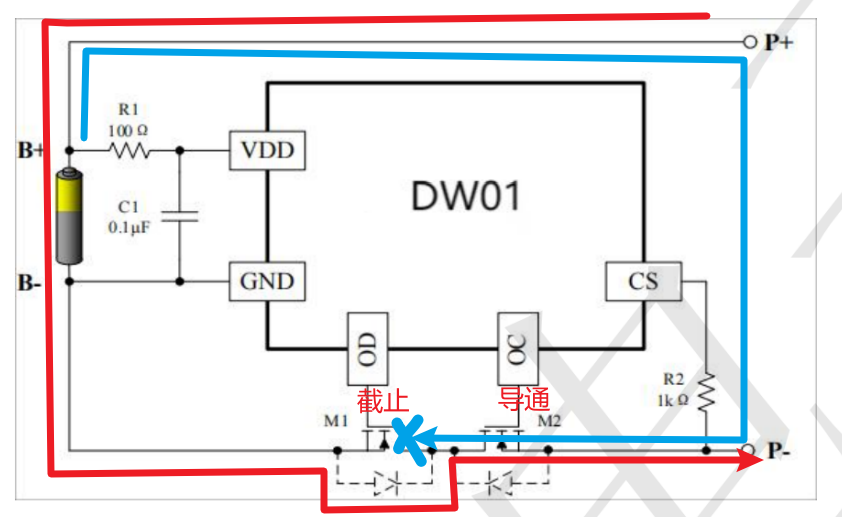

這個DW01的控制邏輯大概是（用單片機控制也是一樣的思路），當DW01檢測電池電量很低的時候（過放），控制讓OD的NMOS截止，讓OC的NMOS導通，然后此時電池就不可以放電（藍色路徑），只可以通過紅色路徑進行充電（通過OD的體二極管），以實現防止電池過放。

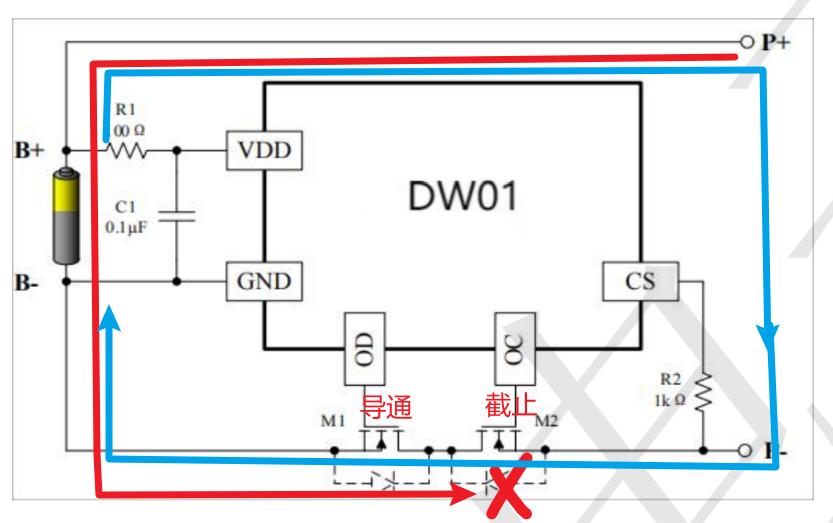

充電時，當DW01檢測電池電量過高的時候（過充），控制讓OD的NMOS導通，讓OC的NMOS截止，然后此時電池就不可以充電（紅色路徑），只可以通過藍色路徑進行放電（通過OC的體二極管），以防止過充損壞電池。

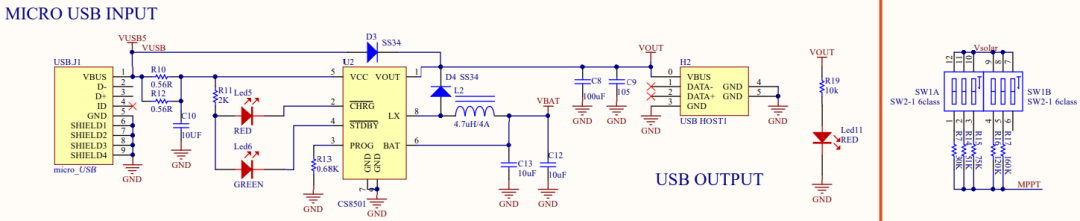

然后在看micro usb充電的部分，采用了cs8051作為usb為鋰電池充電的芯片，是一個升壓的拓撲（原理圖也是典型應用圖）。右邊的撥碼開關為配置太陽能電池板輸入的撥碼開關。

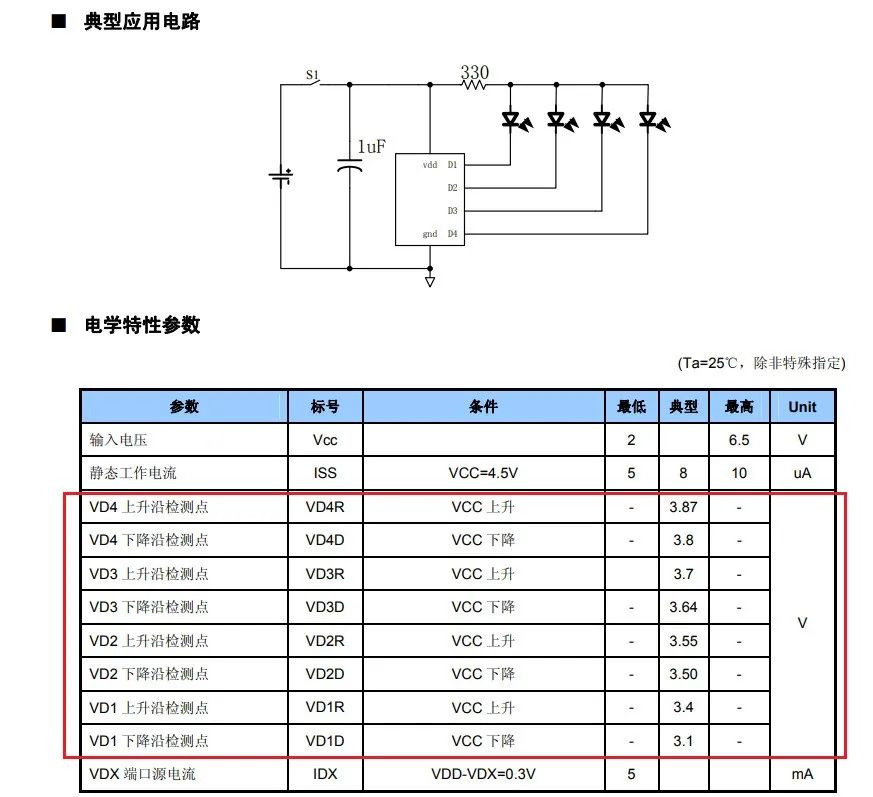

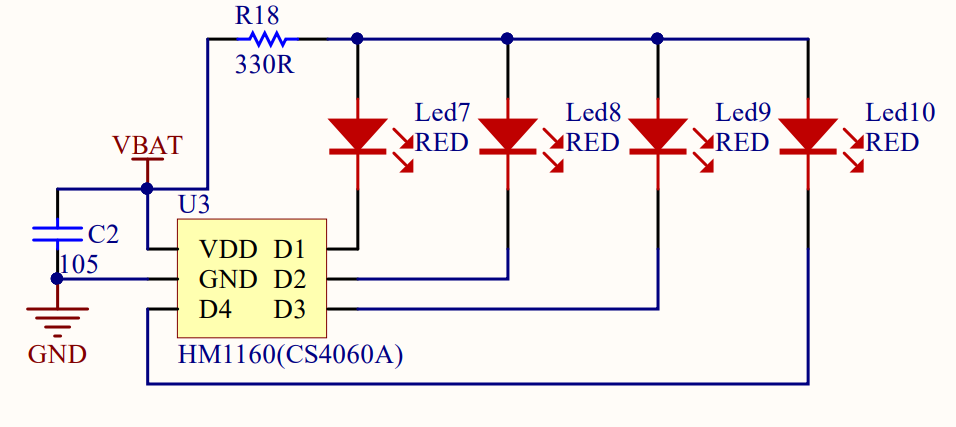

然后最后就是一顆小小的電量指示的芯片，是一顆華之美的電量指示IC，HM1160，也是一顆比較方便的小IC，用來指示電池電量，還是很不錯的選擇。
