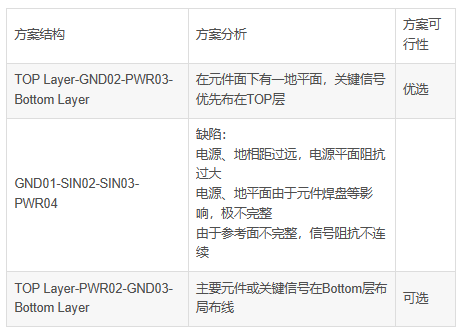

1.常見4層板方案

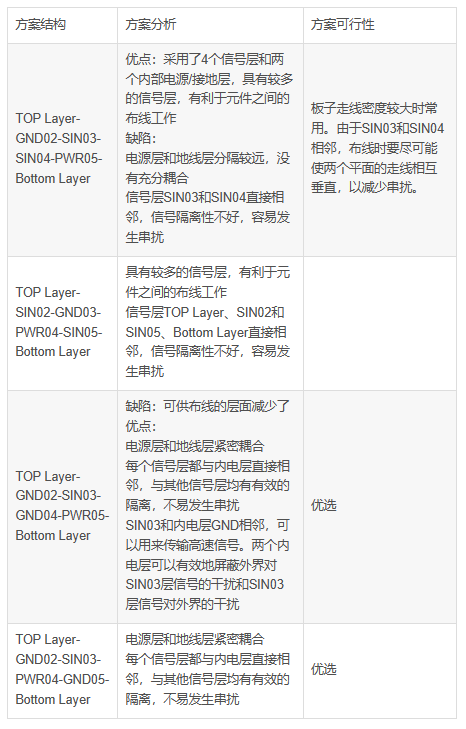

2.常見6層板方案
3 正片和負片
正片就是用于走線的信號層，即凡是畫線鋪銅的地方銅被保留，沒有畫線的地方銅被清除。負片凡是畫線的地方都沒有銅，沒有畫線的地方銅被保留，常用于電源層和地層。使用負片的好處是，負片默認為大面積的鋪銅，在設計過程中，添加過孔或者改變鋪銅區域不需要對銅皮進行更新，節省操作時間。
疊層的應用
