在我們?cè)O(shè)計的電路中，或多或少都會存在一定的直流偏移，對于儀表放大器來說，可以利用其Vref引腳設計相應的電路，從而減弱其輸出信號中存在的直流分量，實現交流耦合的功能。

1、理論分析

交流耦合儀表放大器的電路原理圖如上圖所示，該電路利用積分電路實現交流耦合功能。積分電路具有低通濾波的功能，其截止頻率為

在C=100n、R=100k的情況下，其截止頻率約為15.92Hz。因此，輸出信號中的低頻分量，也就是直流分量，可以被反相輸出到儀表放大器的Vref端，而對于儀表放大器來說，其放大倍數

這樣一來，輸出信號中將不存在直流分量，從而實現了交流耦合功能。

2、仿真測試

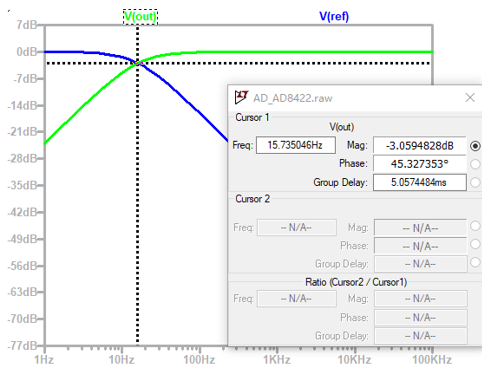

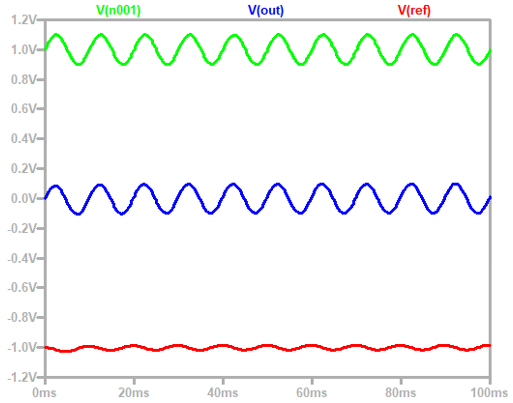

Vout與Vref的幅頻特性曲線如上圖所示，可以看出，積分電路的低通濾波功能使得整個電路具備了高通的特性，截止頻率為15.74Hz，從而實現了交流耦合的功能，輸出信號中的低頻分量被抑制，如下圖所示。
