1. 簡介

在某電源測試空載條件下的輸出紋波時，遇到有大小波的問題。咨詢了FAE：

(1)FAE使用EVB開發板空載測試，沒有大小波問題；

(2)FAE給出的原因是，負載電流波動引起的；但是，我們是在“空載”條件下測量到的。

本文分析原因，其實很簡單...

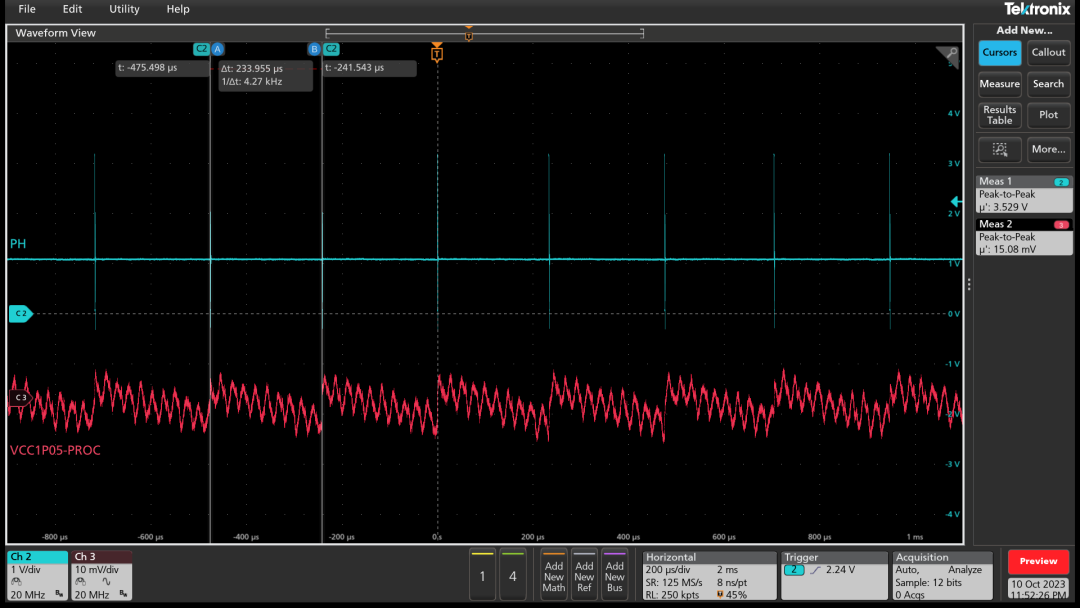

圖1 正常紋波在15mV水平，開關頻率4kHz水平圖片

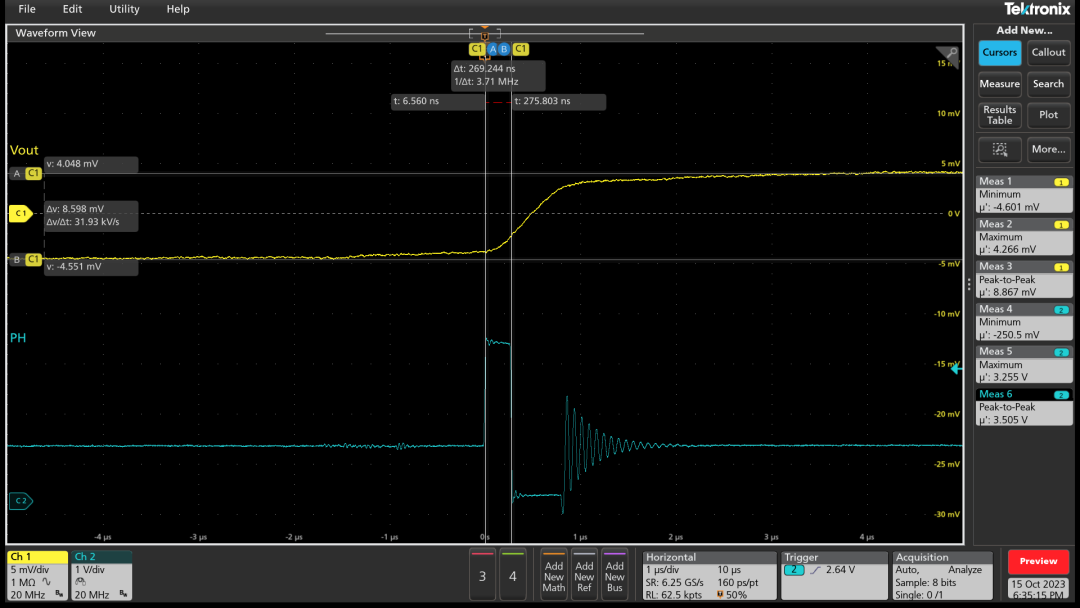

圖2 正常紋波細節，每個phase只打1次高電平圖片

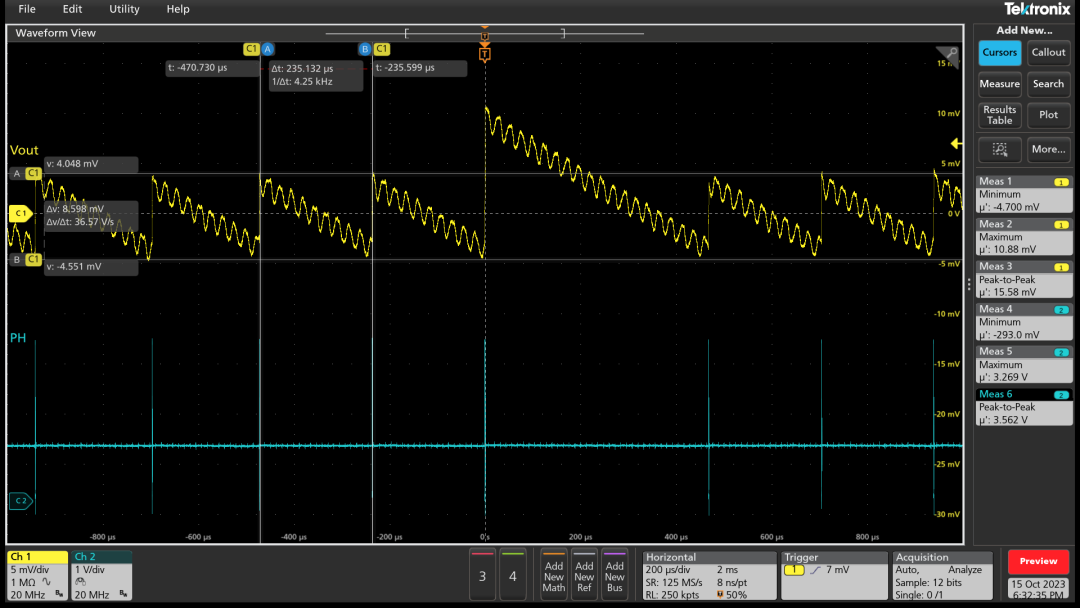

圖3 異常紋波的大波，從正常紋波8.5mV到異常紋波15.5mV，幾乎翻倍了圖片

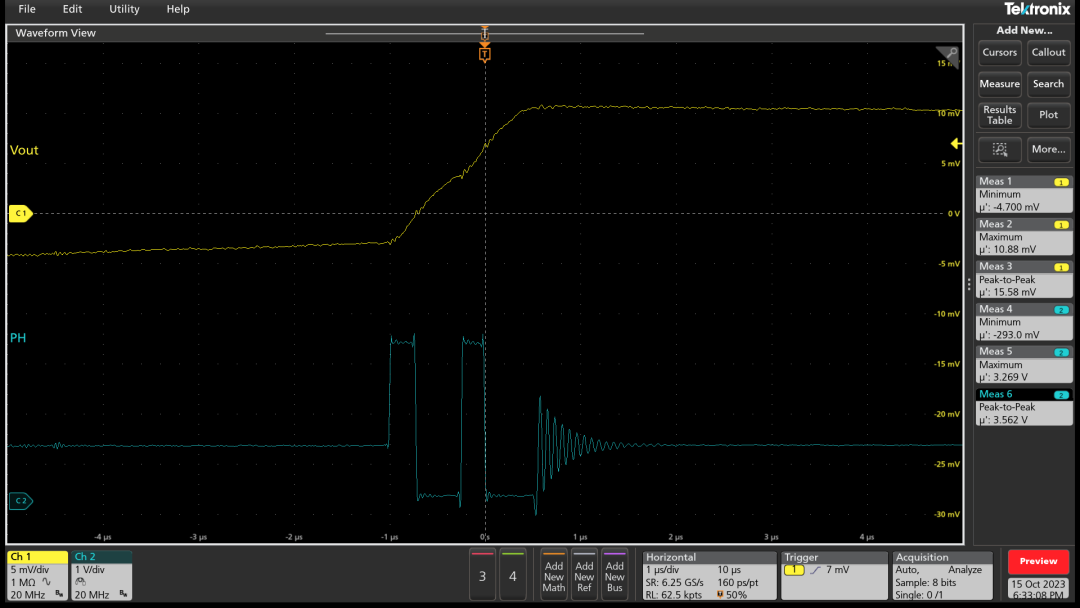

圖4，放大異常紋波之后發現，這個phase高電平打了2次

2. 總結

測量到大小波的原因是，我們將輸出端Vout掛在電子負載上，不開啟抽載，這就是我們所謂的“空載”，但其實對于電源來說，這并不是真正的空載，雖然電子負載沒有主動抽載，但仍然有微小的負載電流。

將輸出端從電子負載上斷開，大小波就不見了；這就是FAE在EVB開發板上測量真正的空載條件下測量不到大小波的原因。
