今天簡單寫一下MIPI的布局走線注意事項吧！記錄一下！畢竟MIPI在高速領域使用還是比較多的。

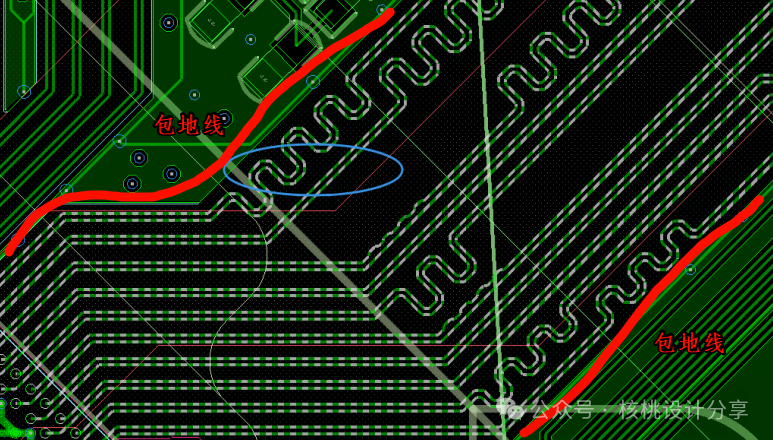

（1）為了能順利通過EMC標準認證，一般來說MIPI建議走內存，并且能保證MIPI所有的走線都能有一個完整的參考面，不被其他參考面或者信號線給分割。（2）如果實在只能走表面，要注意MIPI整組信號線要做好包地處理，差分對之間的間距最少15mil。而包地線也要保證間隔200mil打一個地過孔。

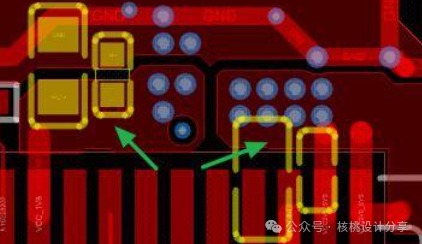

（3）連接座的AVDD/DOVDD/DVDD等電源管腳的去耦電容，一定要靠近連接座放置，一般都是放置在底層，同時需要保證足夠多的電源過孔和銅皮的面積滿足電氣要求。

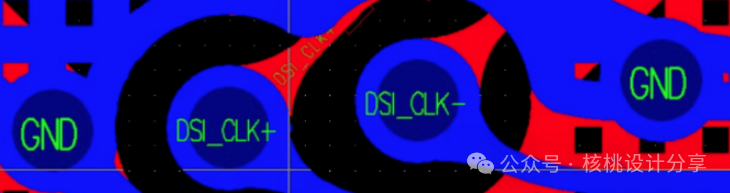

（4）阻抗必須滿足100Ω，而且誤差不能大于±10%。禁止走直角線。（5）滿足3W間距原則，如果實在無法滿足3W的間距，至少也要滿足2W的間距，且要遠離其他高頻信號線（如其他的時鐘線，數據線等）。（6）CLK時鐘線如果空間允許，最好能單獨包地處理，地線每間距300mil打一個地過孔。（7）MIPI盡量少打孔，如果一定要打，最好成對打并加入地過孔。

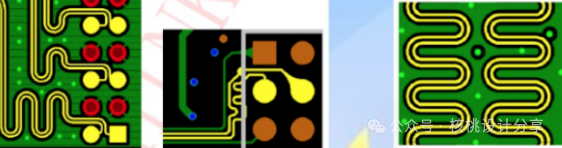

（8）蛇形等長也必須要做3W原則，至少2W。差分對內的誤差盡量做到小于10mil，數據線與差分對之間的誤差保證小于36mil。
