通過對電快速瞬變脈沖群的脈沖能量、頻譜、耦合能力、電場強度的分析和測試我們可以知道電快速瞬變脈沖群干擾主要分沿線纜傳導的共模干擾和通過線纜產生的電場直接耦合兩種方式。大部分的電快速瞬變脈沖群問題是第一類的干擾，可以通過優化濾波的方式進行處理，如修改濾波器參數，優化走線位置或增加線纜磁環等方法在測試現場快速進行優化和處理，第二類干擾問題出現較少但是分析難度卻是最大的，電快速瞬變脈沖群電場對內部敏感電路產生干擾在缺乏分析工具輔助的情況下很難快速有效解決。

復雜的電快速瞬變脈沖群干擾問題的診斷分析依賴于干擾敏感點的定位，因此將電快速瞬變脈沖群信號施加到PCB近場通過復現干擾現象來定位特定電路點是解決電快速瞬變脈沖群問題的關鍵。目前行業內常利用電快速瞬變脈沖群發生器或電快速瞬變脈沖群模擬源配合近場探頭進行電磁場注入進行診斷分析，由于探頭不接觸電路因此相對安全，但探頭的特性對近場電場強度和頻譜有很大影響并不能確保復現問題，因此另外一類直接注入的方法也被開發用于電快速瞬變脈沖群問題的診斷分析。直接注入的方法可以利用電快速瞬變脈沖群發生器配合衰減器進行直接注入，也可以利用波形發生器進行模擬電快速瞬變脈沖群頻譜進行直接注入，在PCB板級電快速瞬變脈沖群問題的診斷分析上很大的優勢。

利用近場探頭進行近場注入：

當實驗室電快速瞬變脈沖群測試現場出現電快速瞬變脈沖群問題時，可以采用電快速瞬變脈沖群發生器配合高衰減的近場探頭進行近場注入這種簡便方法來快速探測薄弱點，在很多情況下可以快速診斷分析問題。這種應用下并不需要對探頭的耦合能力和注入電場強度進行控制，只需要提高電快速瞬變脈沖群注入電壓來確保近場注入復現問題，但如果需要深入擴展這個方法的應用就需要對探頭的耦合能力和實際注入的頻譜范圍和場強等級進行測量。

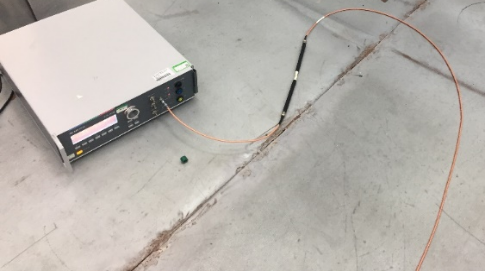

 利用近場探頭注入噪聲模擬電快速脈沖群干擾

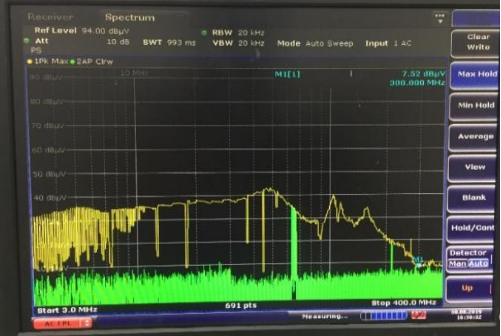

 利用近場探頭注入噪聲頻譜圖

利用一組相同的高阻近場探頭來進行電快速瞬變脈沖群注入同時進行頻譜測量，右圖可以看出500V的注入得到了約40dBuV的電壓頻譜信號，頻譜寬度和包絡與預期相符。通過測量探頭的衰減系數，我們就能補償系數從而得到探頭實際注入的電場強度。

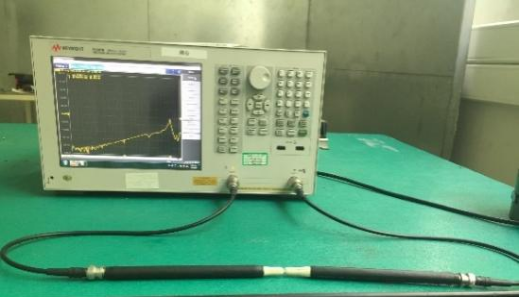

利用近場探頭的耦合系數校準

利用近場探頭的耦合系數

利用網絡分析儀對該組近場探頭耦合系數進行校準的測試布置，右圖是實際S21測試數據，該對數差值除2即為單個探頭的耦合系數。以10MHz為例，探頭系數為30dB（60/2），頻譜讀值35dBuV, 表明該探頭能夠將500V EFT脈沖注入到接觸點的電路中耦合出65dBuV干擾電壓。為保護電快速瞬變脈沖群發生器，近場注入探頭需要采用高阻電場探頭，不建議接入未知阻抗的探頭，但是50Ω的同軸衰減器可以直接匹配電快速瞬變脈沖群輸出，因此可以利用同軸衰減這種方法進行注入。

利用高壓衰減器進行直接注入的電路分析方法：

利用電快速瞬變脈沖群干擾進行直接注入可以獲得更高的注入電平和更精確的敏感電路判斷，因此診斷分析的效率更高，可以作為解決EFT抗擾度問題的通用方法。但電快速瞬變脈沖群信號高電壓脈沖會損毀電路器件，因此不能直接注入到電路PCB板，需要使用高壓衰減器對進行衰減和隔離之后才可以對電路進行注入，而且為了保證發生器和電路安全也只能采用共模注入的方式。實際應用可以采用40dB-60dB的高壓衰減器對電快速瞬變脈沖群信號進行衰減并利用隔離電容進行隔離之后對PCB板級電路進行共模直接注入，這種方法在研發工作環境下有很高的診斷分析效率，但所需的專業設備和輔助工具較多實施也較為復雜，在此不做詳細介紹，而利用波形發生器進行直接注入的方法更為簡便安全，可以作為參考。

利用波形發生器進行直接注入的電路分析方法:

波形發生器可以模擬電快速瞬變脈沖群脈沖波形，并且輸出也在小信號電路的安全電壓范圍，同時很容易實現接地隔離，在成本、便利性、安全性上有很大優勢。波形發生器采用100kHz方波脈沖，調整占空比使得脈寬50nS，將上升下降時間調到5nS即可模擬出電快速瞬變脈沖群的頻譜，而10mVpp值的輸出就能達到80dBµV的注入電壓，因此能夠模擬注入非常高的電快速瞬變脈沖群干擾能量確保復現干擾現象。利用示波器和頻譜儀確認波形和頻譜模擬正常之后就可以參考以下布置示意圖進行PCB電路的EFT問題診斷分析。

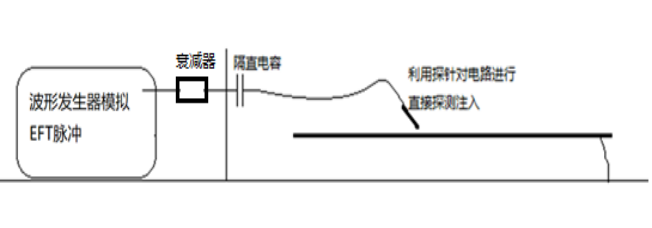

波形發生器模擬電快速瞬變脈沖群頻譜進行直接注入示意圖

示意圖中波形發生器輸出端接3-10dB的衰減器可以提供部分雙向過壓保護，隔離電容可以先擇電快速瞬變脈沖群標準中采用的22nF電容對直流電壓進行隔離，接入金屬探針就能對電路內部進行注入探測，并且可以同步利用電流探頭和頻譜儀確認脈沖注入正常。

由于復雜的電快速瞬變脈沖群干擾問題都是內部小信號電路受到干擾產生的，因此通過這個方法可以快速復現并定位電路內部對于電快速瞬變脈沖群脈沖的敏感電路，如芯片電源，時鐘信號，復位信號，同步信號，控制電路, 電壓電流采樣,保護采樣, 反饋控制電路，驅動信號,通訊電路等，通過逐步降低注入等級直到找到最終最敏感的源頭并且進行設計的優化和確認。電快速瞬變脈沖群問題的診斷分析中的各種實踐方法中只有這種方法直接針對系統中最薄弱的敏感點，通過優化短板提高系統整體的抗擾能力，同時這種方法并不依賴實驗室電快速瞬變脈沖群發生器資源只需要常見的硬件設備工具就能在研發場地進行診斷分析和優化，能夠可以讓工程師從容調配資源應對從而減小研發成本、項目進度、測試資源等壓力。由于利用波形發生器進行電快速瞬變脈沖群頻譜直接注入的方法搭建便利、診斷效率高、且非常安全，因此可以作為電快速瞬變脈沖群干擾類問題的通用解決方法。

利用天線進行近場電場注入復現問題的方法：

由于電快速瞬變脈沖群頻譜存在大量的30MHz以上的高頻分布，且電快速瞬變脈沖群發生器的內阻能夠與天線的阻抗匹配，因此電快速瞬變脈沖群脈沖天然就具備利用天線進行直接電場注入的條件，所以我們可以利用天線直接注入對大型復雜系統進行現場的電快速瞬變脈沖群預測試和診斷分析。

電快速瞬變脈沖群電場注入

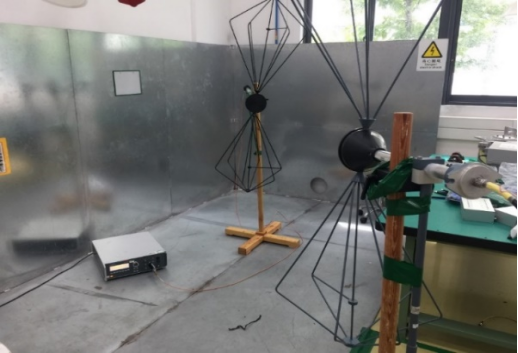

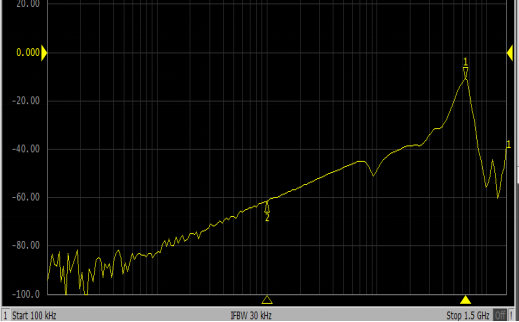

使用注入天線進行電快速瞬變脈沖群電場注入的校準布置。電快速瞬變脈沖群注入使用的雙錐天線需要對阻抗進行匹配設計以保證注入效率，右圖是使用網絡分析儀比對測試了電快速瞬變脈沖群注入的天線和測量天線R&S HK116的電壓駐波比參數和兩組天線的場地衰減系數的實測數據，可以看出電快速瞬變脈沖群注入天線在30-80MHz頻段的VSWR要更優，能夠更高效將電快速瞬變脈沖群高頻能量發射出去從而建立干擾電場。

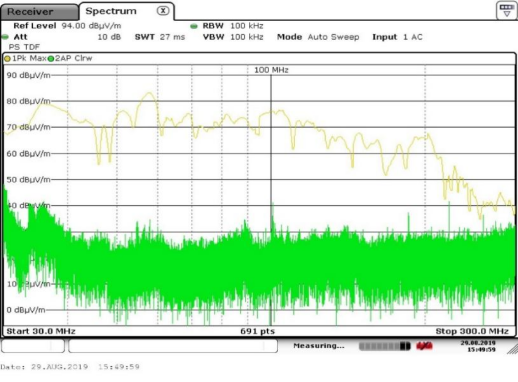

400V 電快速瞬變脈沖群 注入雙錐天線在3米距離產生的場強

利用HK116測試得到400V EFT信號通過電快速瞬變脈沖群注入天線在3米測試距離上產生的達到80dBµV/m電場，說明這個天線能夠利用EFT的高頻能量建立一個很強的寬頻干擾電場。由于移動注入天線的位置和距離可以改變電快速瞬變脈沖群注入的電場強度，因此也可以利用這種方法來分析大型系統EFT敏感部件的大致位置，這種電快速瞬變脈沖群天線電場注入的方法可以作為大型復雜系統電快速瞬變脈沖群預測試和診斷分析的一種備用方法。

電快速瞬變脈沖群防護器件的防護性能實測方法：

電快速瞬變脈沖群問題的診斷分析中防護器件的真實表現也是診斷分析和設計中非常重要的參考信息。可以參考以下方法對各種相關器件進行電快速瞬變脈沖群防護性能的實測。

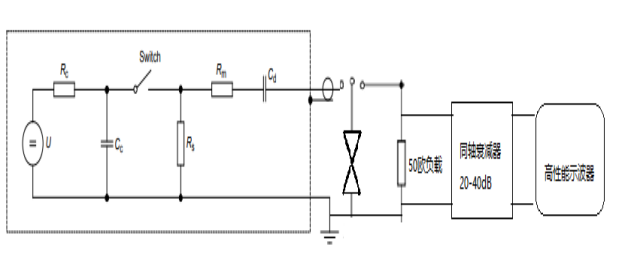

電快速瞬變脈沖群防護器件的性能實測方法示意圖

利用電快速瞬變脈沖群信號發生器、帶衰減器的示波器、50歐的同軸夾具組成的電快速瞬變脈沖群防護器件的插入損耗測試系統的示意圖。這個測試方法可以對濾波器、電感磁環、電容、TVS、MOV、ESDA等器件的電快速瞬變脈沖群響應進行實測，以下以TVS為例。

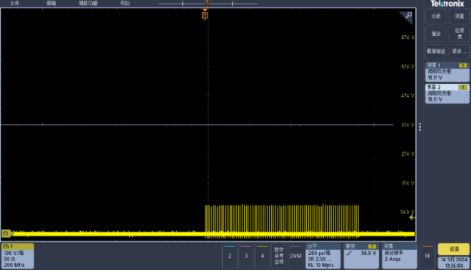

1000V 初始電快速瞬變脈沖群信號

雙向TVS對1000V電快速瞬變脈沖群的吸收效果

TVS器件是常見的電壓鉗位器件，常用于關鍵信號過壓保護，也用于電快速瞬變脈沖群防護電路的共模脈沖抑制。圖13左圖是1000V 電快速瞬變脈沖群信號的初始波形，右圖是插入標稱100V TVS之后的電快速瞬變脈沖群殘壓波形，可以看出TVS對脈沖群中的每一個脈沖信號都能夠快速響應并且將峰值電壓由1000V鉗位到100V。不同的器件會有不同的電快速瞬變脈沖群響應，通過對器件的電快速瞬變脈沖群性能實測能夠為相應的電路設計提供指導（后續再對該部分進行詳細介紹）。

總結：波形、頻譜的分析和實測表明電快速瞬變脈沖群是一種破壞性弱但干擾能力很強的共模脈沖干擾，能夠通過線纜沿端口電路向內傳導共模電壓，也可以通過空間輻射高頻電場直接對內部信號處理電路產生干擾，因此我們在工程實踐中需要注意以下幾點：

1、電快速瞬變脈沖群能量在1W以下，直接損壞器件的可能性較小，器件損壞失效性原因，應優先考慮干擾導致誤動作損壞，而不是直接電快速瞬變脈沖群擊穿損壞。

2、直接承受電快速瞬變脈沖群能量的器件和電路抗電快速瞬變脈沖群低頻共模干擾能力都很強，如輸入濾波器對于電快速瞬變脈沖群傳導頻段的干擾有很強的抑制能力，但電快速瞬變脈沖群高頻干擾耦合和轉換能力很強，需要通過高頻抑制來提高電快速瞬變脈沖群抗擾能力，如濾波器高頻抑制不足時可以在內部線纜上增加鎳鋅材質磁環提升高頻共模抑制能力，這是常用的解決沿線纜的的高頻電快速瞬變脈沖群干擾問題的方便有效手段；

電快速瞬變脈沖群需要通過注入線纜作為天線來產生干擾電場，因此將長度過長的線纜控制在標準要求的50cm長度能夠降低產生的電場干擾。將線纜貼近接地參考面也能有效減小電快速瞬變脈沖群干擾電場，因此在電快速瞬變脈沖群測試中合理裁剪輸入電纜長度，合理布置走線也可以作為潛在的規避測試問題的手段；

電快速瞬變脈沖群的電場干擾需要通過電場屏蔽來抑制，因此無屏蔽的產品需要在設計之初就考慮對電快速瞬變脈沖群電場的抗擾能力。

當出現電快速瞬變脈沖群難題時（采用端口濾波和線纜增加共模磁環或屏蔽優化不能解決），往往意味著板級小信號電路存在電快速瞬變脈沖群干擾信號的敏感點，需要找到敏感電路源頭才能解決此類問題。定位敏感電路源頭常用的方法是近場注入和直接注入，其中利用波形發生器進行直接注入的分析方法相對近場注入方法在便捷性和效率上有優勢，可以做為電快速瞬變脈沖群問題診斷分析的通用方法。另外對電快速瞬變脈沖群防護器件的性能實測也能為電快速瞬變脈沖群設計和優化提供參考。
