**關注“電源先生”，解析開關電源**
經過前面“從0到1設計BUCK(1)”到“從0到1設計BUCK(14)”文章，可以學習到從“設計需求”→“芯片選型”→“元器件選型”→“功能配置”→“環路補償”等內容，基本涵蓋了BUCK電路參數設計的方法。
此文，講解BUCK電路設計后續的原理圖設計和PCB布局布線方法。
01 / 原理圖設計 /

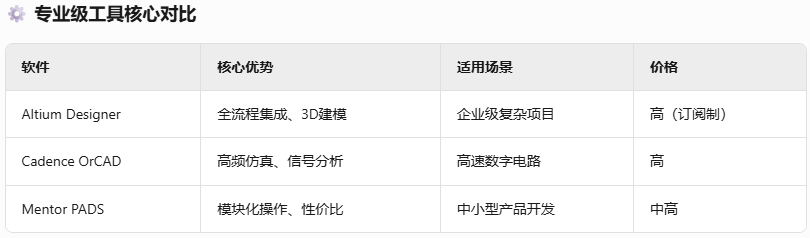

電子設計自動化(EDA)工具，是電力電子產品設計的必備工具之一。電子產品常用的三個線路和布局布線軟件是 Altium Designer 、 Cadence OrCAD/Allegro 和 Mentor PADS ，初學者選擇其一即可（其他問題，自行搜索）。
1.1 Altium Designer
- 特性：集成原理圖設計、PCB布局、信號完整性分析及3D建模；支持實時協作與版本管理；中文界面友好，庫資源豐富。
- 適用場景：消費電子、通信設備等中大型項目，尤其適合企業級全流程設計。
- 學習曲線：中等，適合有基礎的設計師。
1.2 Cadence OrCAD/Allegro
- 特性：OrCAD專注原理圖與仿真（PSpice引擎），Allegro擅長高密度PCB設計；支持高速信號分析與EMI驗證。
- 適用場景：高頻數字電路、航空航天等復雜系統。
- 學習曲線：陡峭，需專業培訓。
1.3 Mentor PADS
- 特性：模塊化設計（Logic原理圖 + Layout布線）；自動化DRC檢查；性價比高。
- 適用場景：中小型企業PCB設計，消費類電子產品。
1.4 開源/免費工具（適合初學者與輕量需求）
- KiCad
- 特性：全開源，支持原理圖→PCB→Gerber輸出；內置3D視圖與信號完整性分析。
- 適用場景：開源硬件、個人項目及中小型設計。
- EasyEDA（立創EDA）
- 特性：云端操作，無需安裝；集成華強北元件庫；支持直接下單PCB生產。
- 適用場景：快速原型設計，適合初學者與合作團隊。
1.5 TPS54561DPRT電源線路

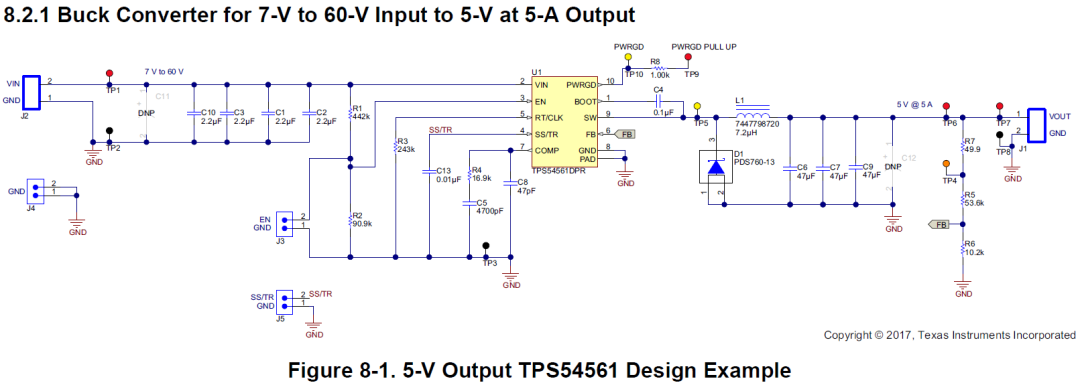

參考TPS54561DPRT規格書，下圖就是使用Altium Designer設計完成的BUCK降壓型開關電源電路的原理圖。
02 / PCB布局布線 /

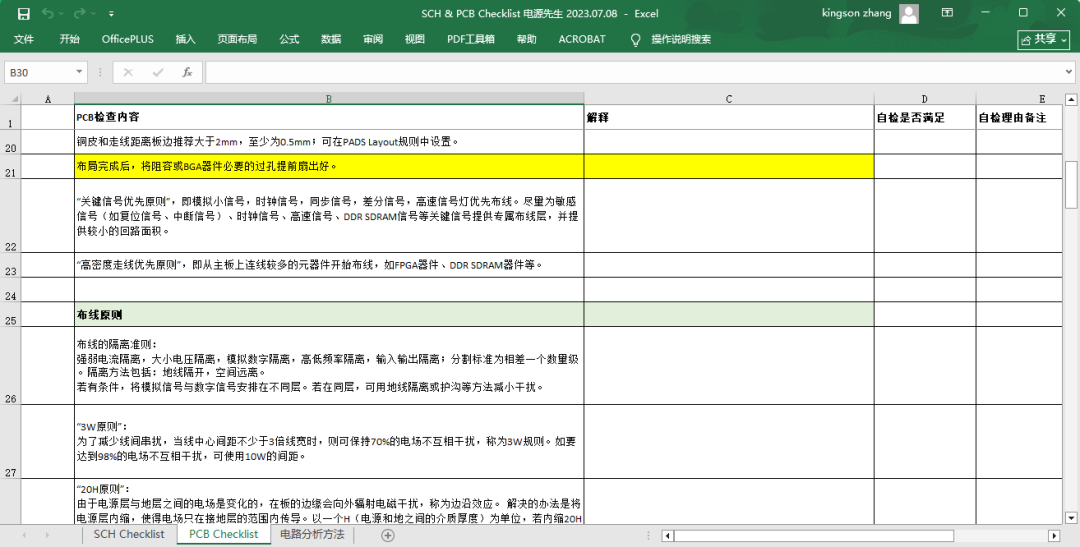

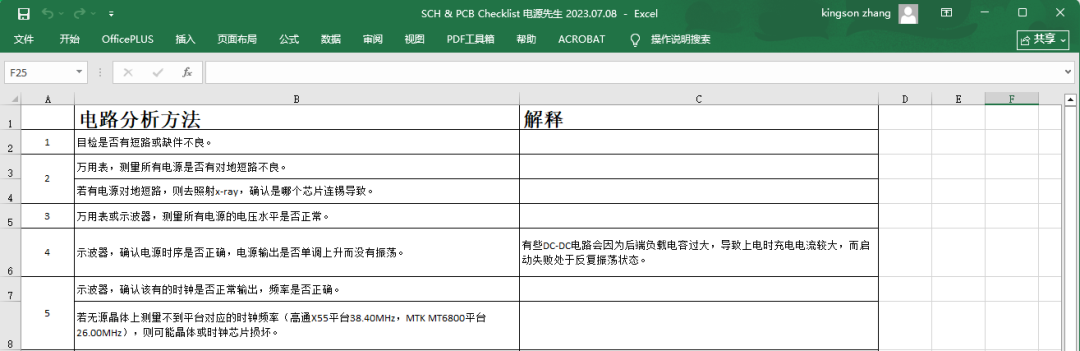

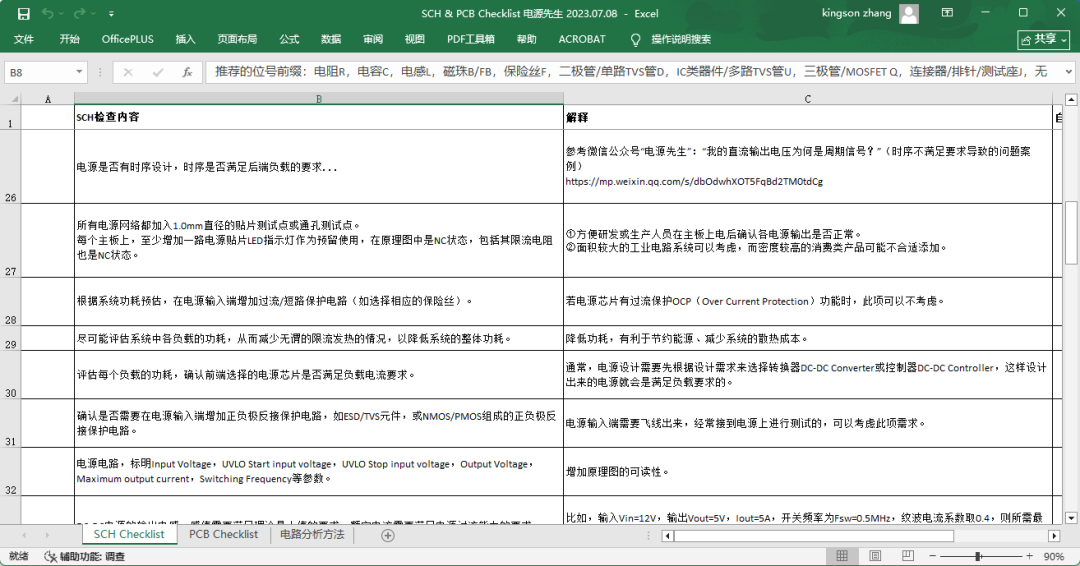

下圖所示，這里分享“ SCH & PCB Checklist 電源先生 2023.07.08.xlsx ”文件，“電源先生”公眾號后臺回復「 原理圖檢查清單 」獲取下載鏈接。
