前言
硬件工程師在進行元器件選型時，第一步就是查閱對應的datasheet，也就是規格書，元器件datasheet會給出我們選型所需的關鍵信息，有些信息是直接給出的，有些信息是間接給出的，需要我們基于當前規格書上的信息轉換后得出，今天就詳細講解一下二極管的datasheet，限于文章篇幅，分兩篇文章說明，此為（1）。

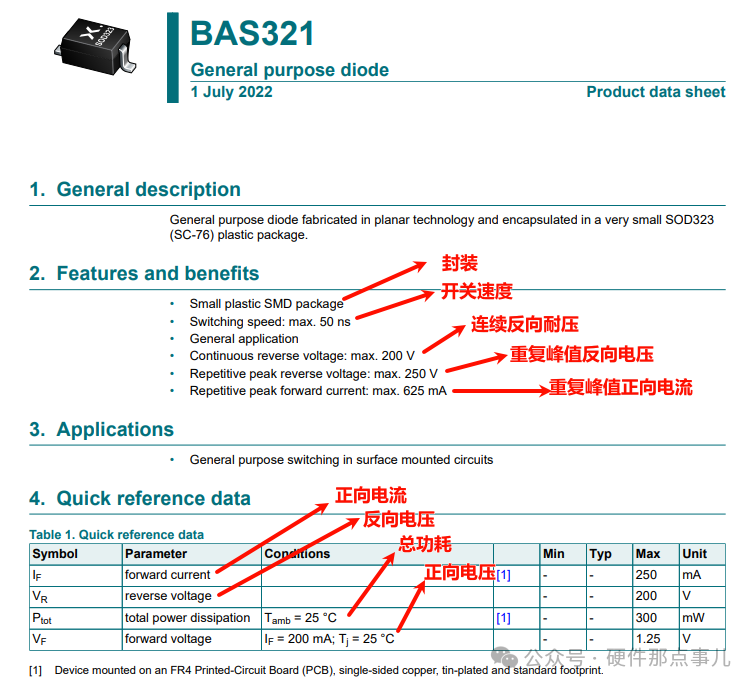

簡要描述/特點/關鍵參數
二極管datasheet的首頁一般會匯總下二極管的關鍵參數，比如峰值，開關速度，連續反向耐壓，最大重復峰值反向電壓，重復峰值正向電流，最大總功耗，以及正向電壓降。這主要是便于已經比較熟悉二極管選型的硬件工程師快速獲取二極管的關鍵參數。對于初級硬件工程師，建議還是仔細看后面的參數，這里的參數告訴了你哪些是二極管的關鍵參數。

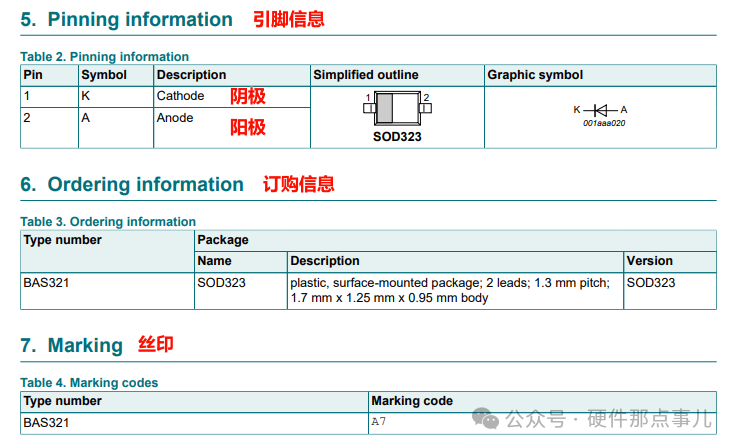

引腳信息/訂購信息/絲印標識
二極管是有極性的器件，有陽極，有陰極，引腳信息主要是用于原理圖封裝繪制時定義1腳和2腳的信息。
訂購信息是用于輸出BOM時，在BOM中需要寫明的器件型號，絲印則是器件實物上的絲印信息，很多公司在抄板時，會通過這個絲印信息反向追溯二極管的型號，這里可以給大家推薦幾個小工具，可以在公眾號內回復關鍵詞：絲印反查 獲取。

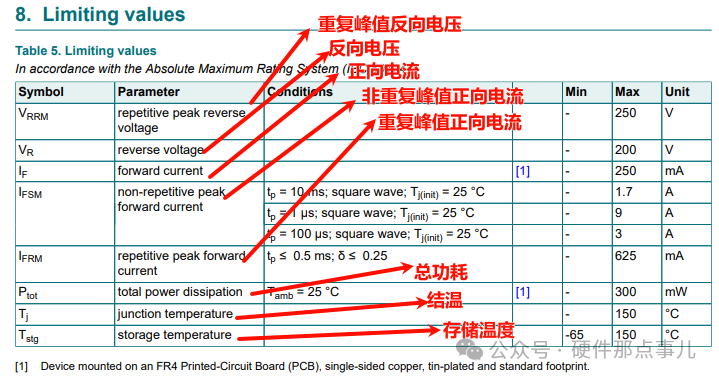

絕對最大額定值
Limiting values也就是絕對最大額定值，"絕對最大額定值"通常指的二極管能夠承受的最大允許值，超過這個值可能導致器件損壞或者性能下降，這個值是在極端條件下考慮的，比如溫度極端高或極端低、電壓過高或過低等情況，當然二極管廠家datasheet注明的這個值一般會留有一定余量，但是我們設計時務必確保電路中不會超過這個值，不然產品出現批量問題，廠家是可以不承擔責任的。
VRRM：VRRM表示在datasheet中指定的溫度下可以反向重復施加的最大允許瞬時電壓，也就是這個電壓不是直流電壓，而是交流電壓，一般是工頻（50或60Hz）下的半正弦波電壓的峰值。這個參數一般當二極管用于整流時需要特別關注。
VR：VR表示在datasheet中指定的溫度下可反向施加的最大直流電壓。
IF：IF是最大平均正向整流電流，是正常工作溫度范圍內允許的最大平均正向電流。但是需要注意的二極管能流過多大電流取決于環境溫度的高低以及散熱條件的好壞，規格書中寫明了，器件在如下條件下：Device mounted on an FR4 Printed-Circuit Board (PCB), single-sided copper, tin-plated and standard footprint（器件安裝在FR4 PCB、單面板、鍍錫和標準封裝上。），雖然沒寫明環境溫度，但是一般是室溫25℃下才能達到250mA的通流能力，并不表示這個二極管任何條件下都能達到250mA的通流能力，總結來說IF能不能達到250mA，取決于環境溫度和PCB布局。
IFSM：浪涌電流是指二極管在規定的時間長度和波形內能夠承載的最大電流脈沖，這是一個單次脈沖，非重復的。一般是工頻（50或60Hz）下施加一個周期的半正弦波或方波、脈沖寬度為10ms的脈沖，datasheet會注明測試波形。但是實際上我們在進行脈沖測試時，可能不是正弦波或方波，可能是三角波或者指數波，此時我們就需要將三角波或者指數波轉換成半正弦波的功率，進而評估二極管的IFSM能否滿足實際測試的波形電流。此處不展開，后續會就如何轉換進行計算單獨寫文章說明。
IFRM：重復峰值正向電流，設計時一般有點參考意義，用處不大，原因是這個和PCB散熱以及環境溫度有關系，當二極管以PWM工作時，建議參考上一篇文章的來計算二極管的通流能力：二極管以PWM模式工作時，基于瞬態熱阻計算二極管溫升的詳細步驟。
Ptot：二極管能承受的最大功耗，規格書中給出最大功耗時備注了測試條件是器件安裝在FR4 PCB、單面板、鍍錫和標準封裝上。這意味著最大功耗這個參數也是和二極管的散熱條件有關，也就是二極管能承受的最大功耗會受到環境溫度和PCB布局，功率二極管有無散熱器的影響，所以問題的核心還是溫升，評估功耗也是為了評估溫升是否符合設計要求，二極管溫升計算的另一篇文章參考：硬件工程師需要學會的用熱阻Rth(J−A)和瞬態熱阻rth(J−A)計算二極管溫升的方法（1）。
Tj：二極管的最大結溫。二極管在高溫下會表現出較大的反向電流，如果以PWM模式工作，會影響二極管的功耗，二極管可能會進入惡性循環->結溫升高->反向電流增加->功耗增加->結溫升高->導致熱失控。
Tstg：二極管的最大儲存溫度，一般大家很少關注這個參數，Tstg是二極管在不施加電壓的情況下可以存放的環境溫度范圍。儲存溫度會影響二極管端子的氧化，從而影響可焊性，其他影響一般很小。
