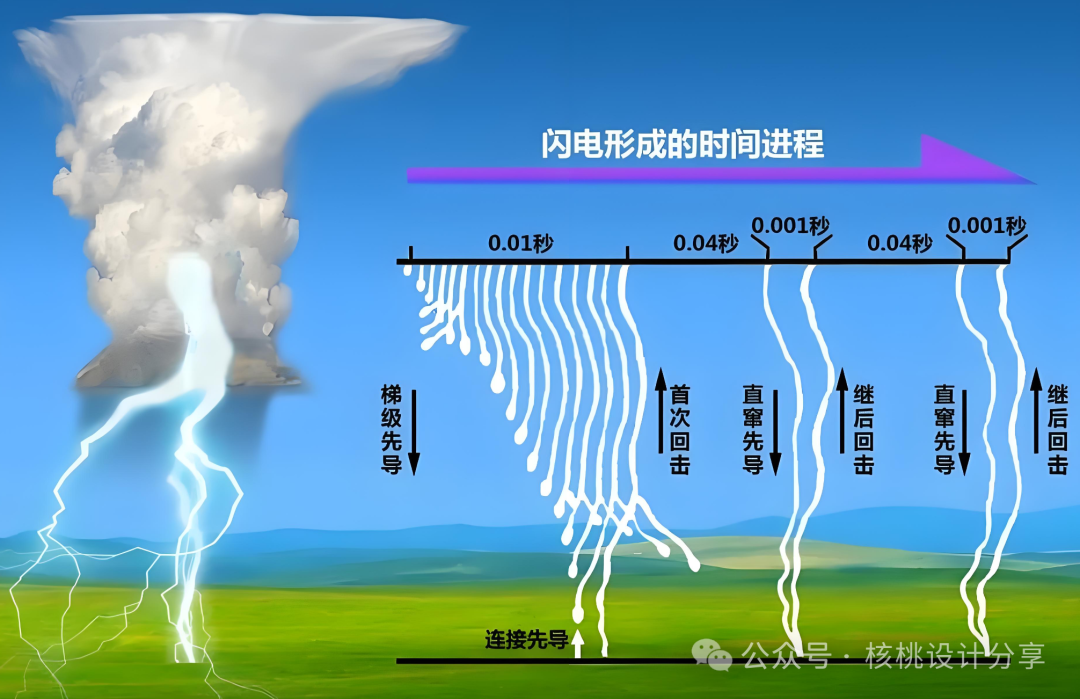

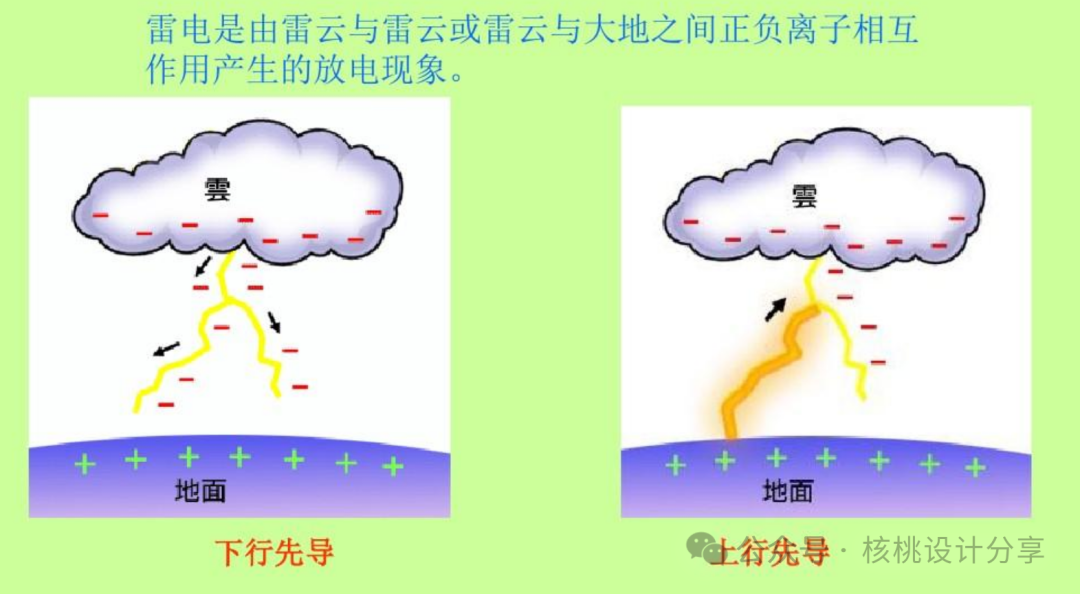

我們先來看一下雷電是如何產生的，如下圖所示：

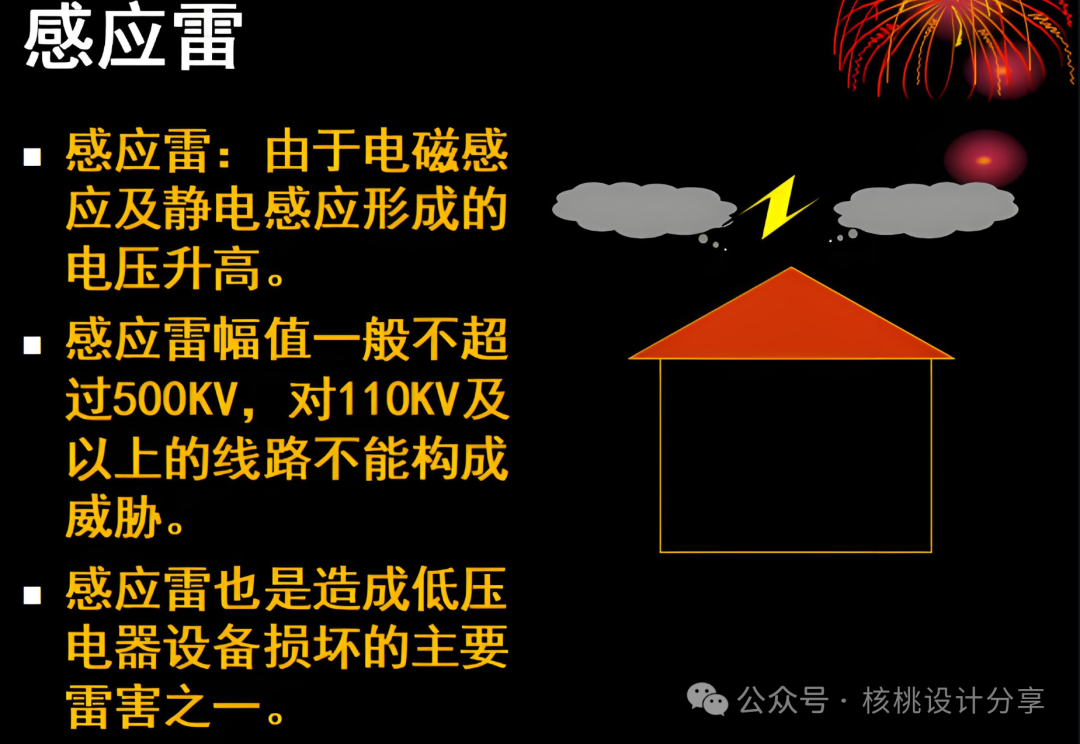

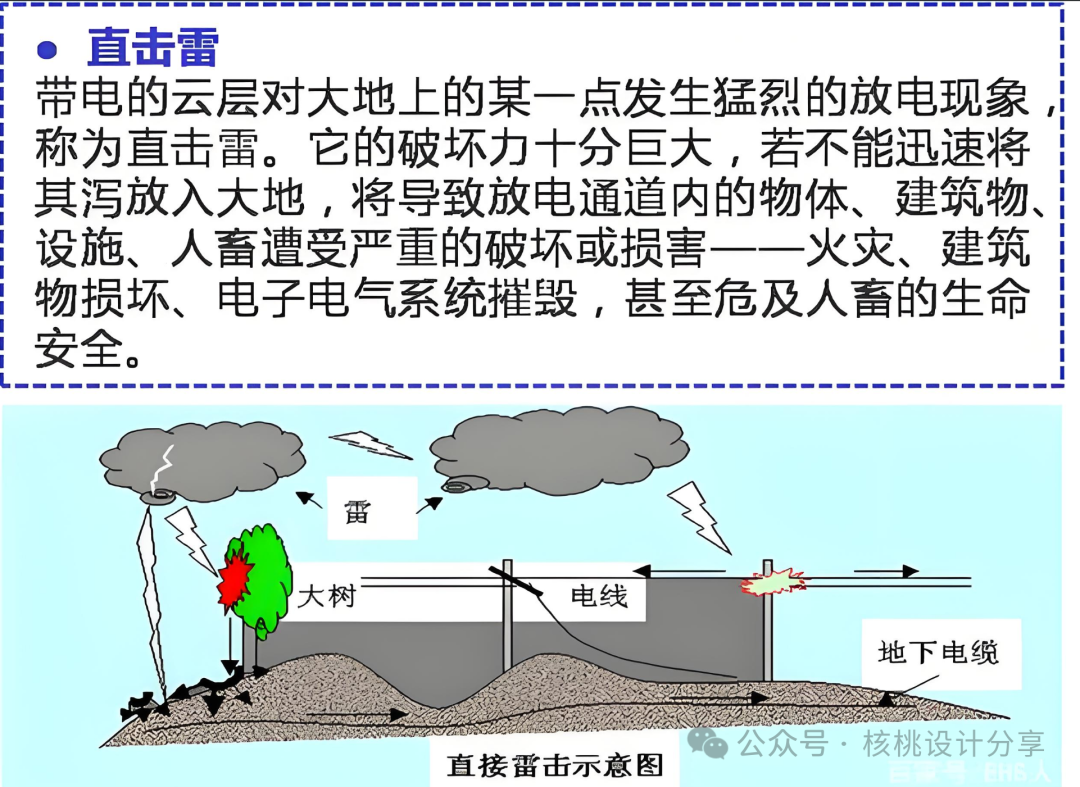

對于電子設備來說，雷擊一般分為感應雷和直擊雷，且最大的特點便是“能量巨大”，所以一般的防雷措施主要是以快速泄放能量為基本手段。

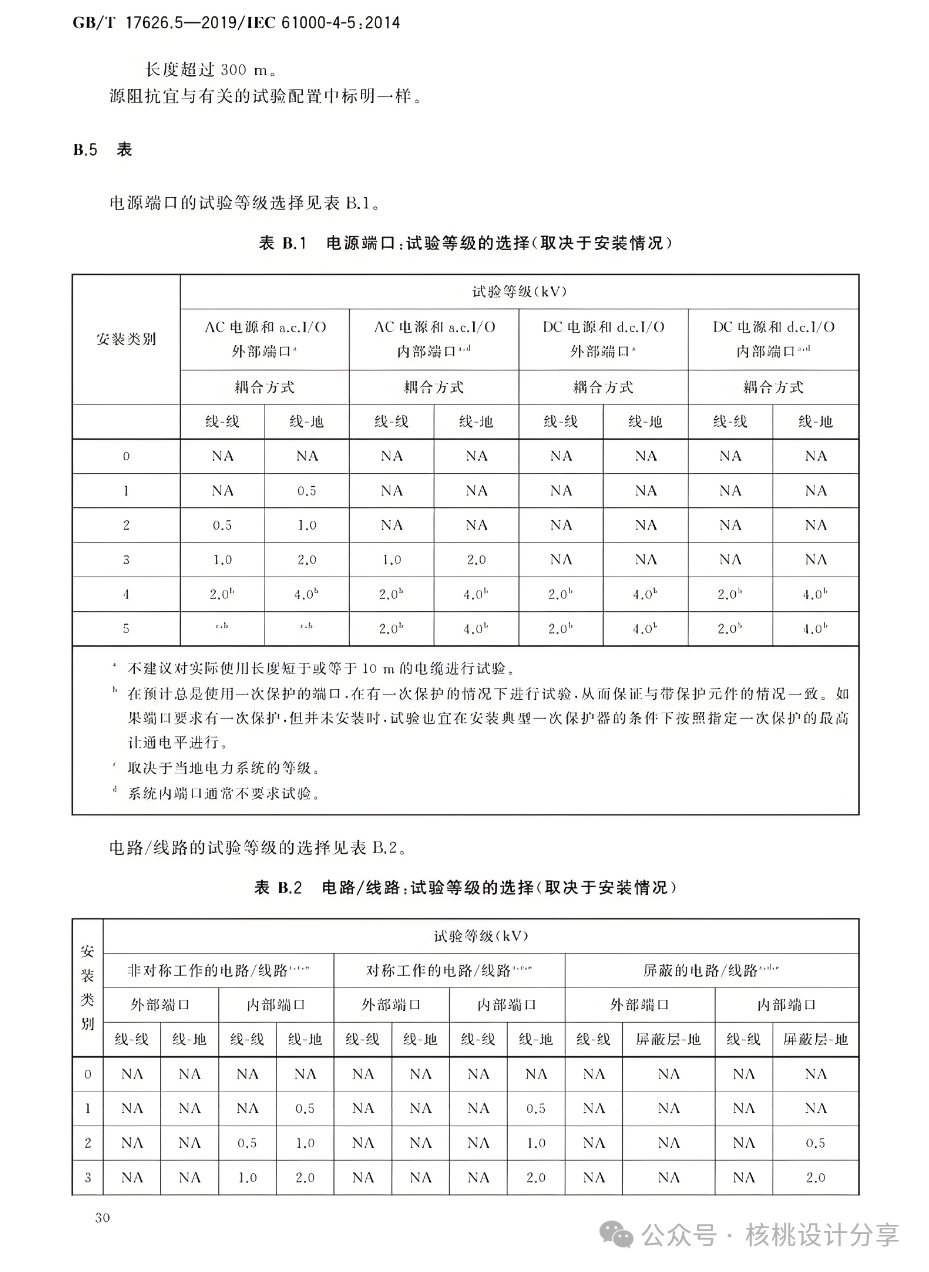

雷擊測試標準可以參考：EN 610000-4-5

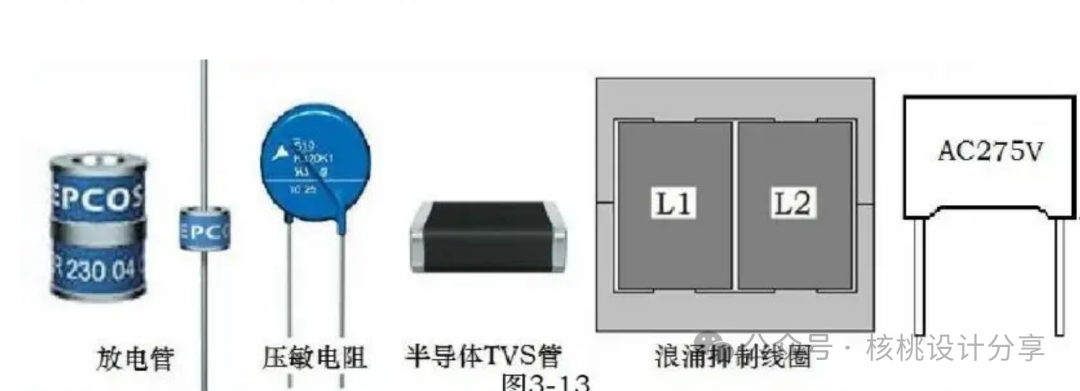

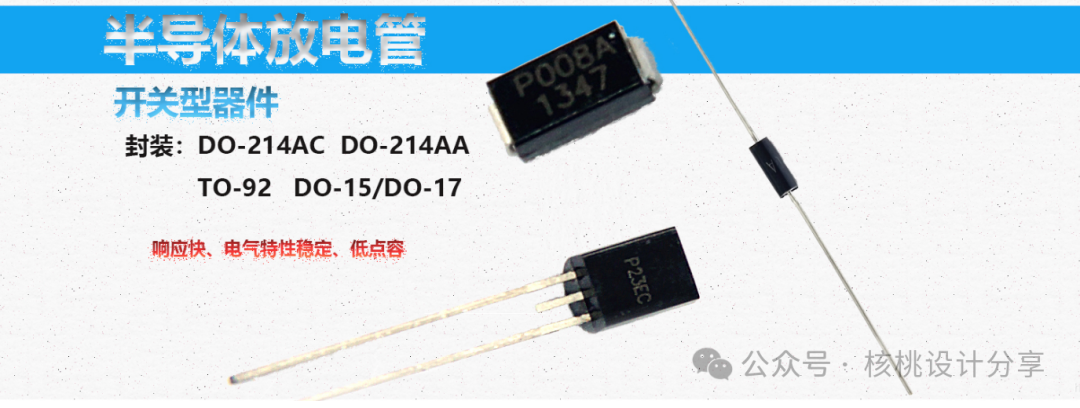

一般防雷的器件有以下幾類：

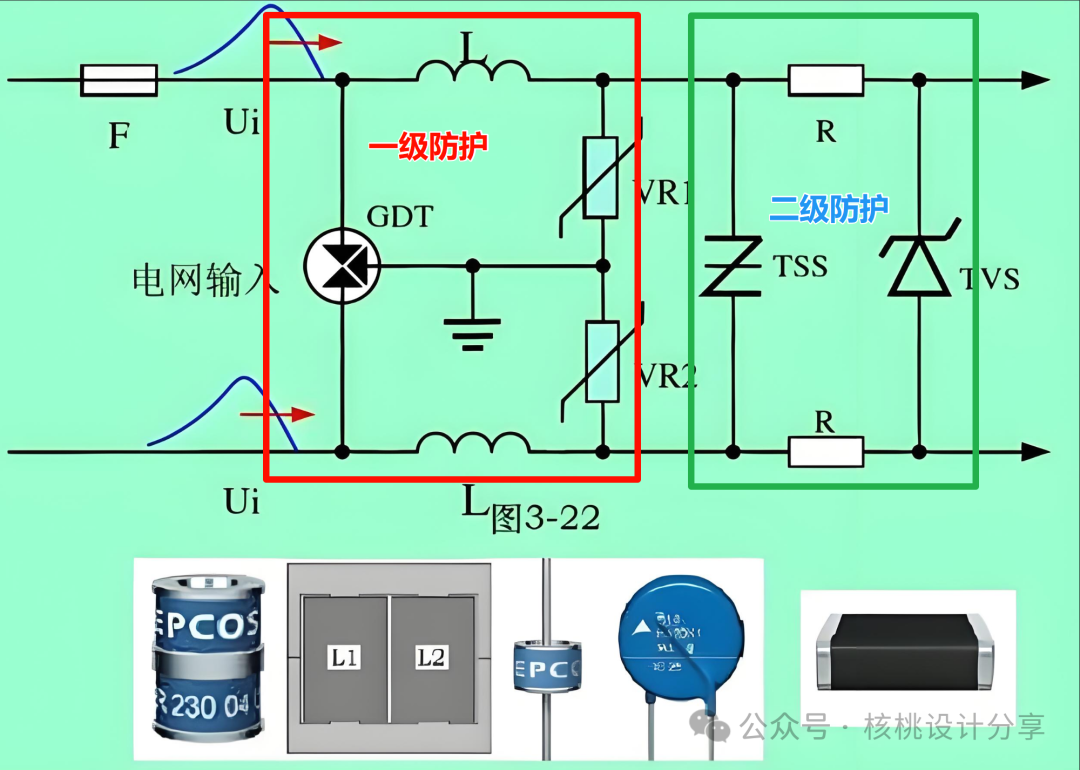

防護的措施主要以：多級防護，逐級削弱，為主導思想去設計，如下電路圖所示：

說白了就是要把能吸收大能量的器件放在受雷端的最前面，如GDT(氣體放電管)，SPG(玻璃放電管)，也稱為一級防護。其他的如TSS(半導體放電管)，SPD(防雷模塊)，當然還有壓敏電阻（如圖3-22中VR1,VR2）等。

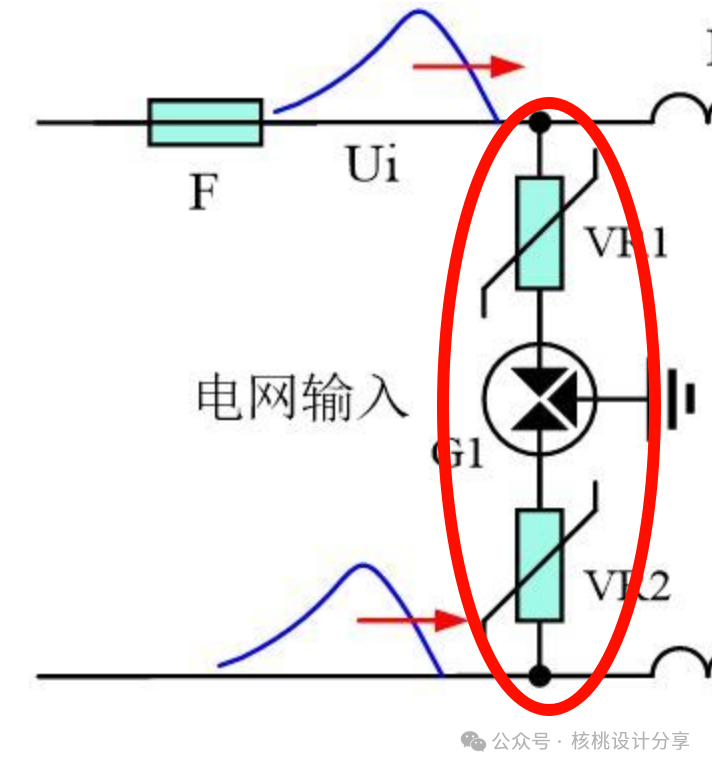

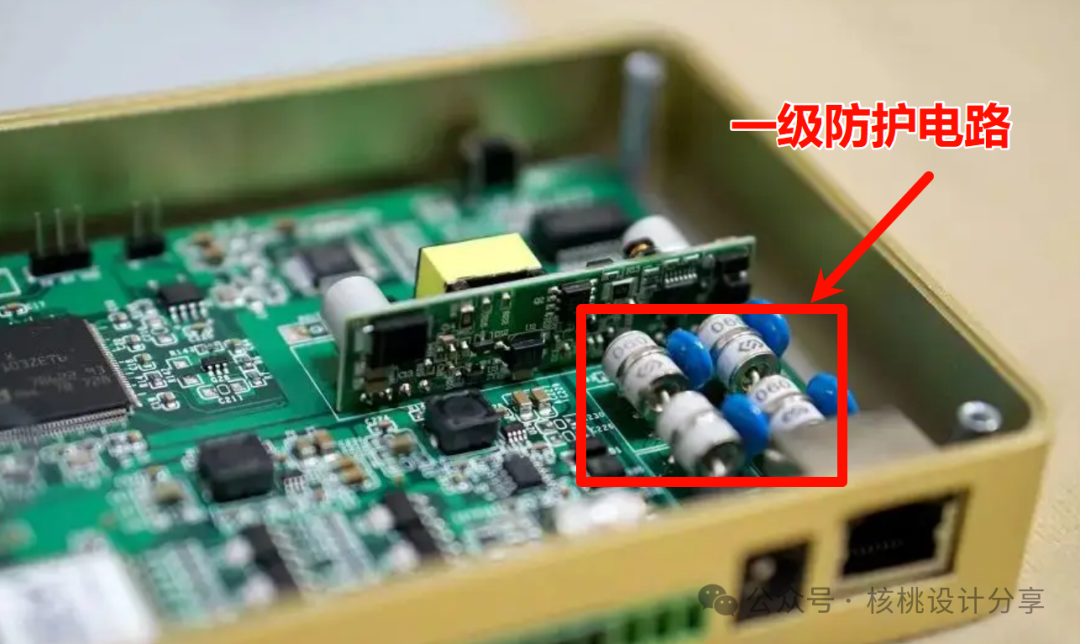

我們先看一級防護，以GDT為例。一級防護：一級防護一般都是在端口處（如AC電源輸入口，建筑物進線口等），也就是最容易引入雷電的區域，能量最大的區域，使用GDT這類器件，流通量大，能吸收大部分能量，本體電容較小，一般的產品中經常搭配兩個MOV(壓敏電阻)來使用，主要目的是阻斷GDT管擊穿時產生的后續電流輸入到后期電路中。

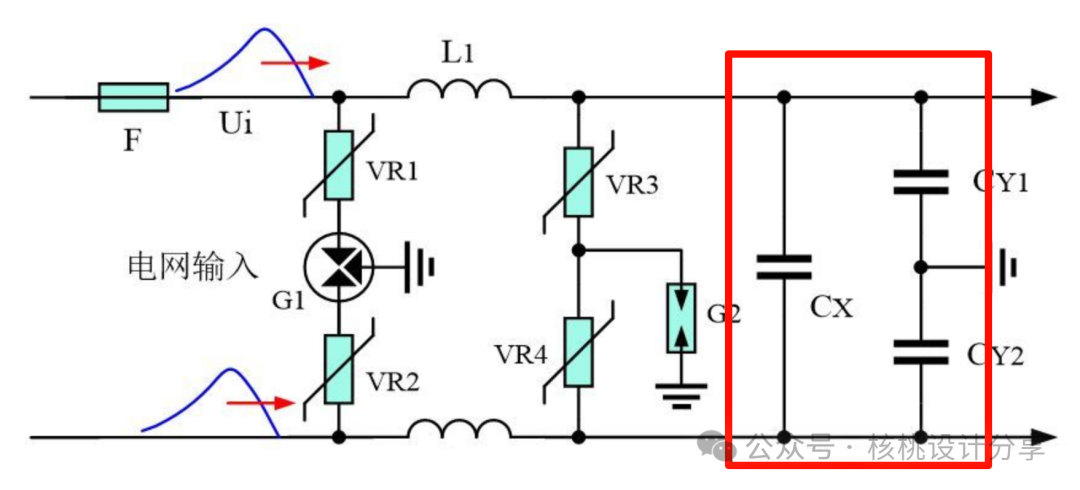

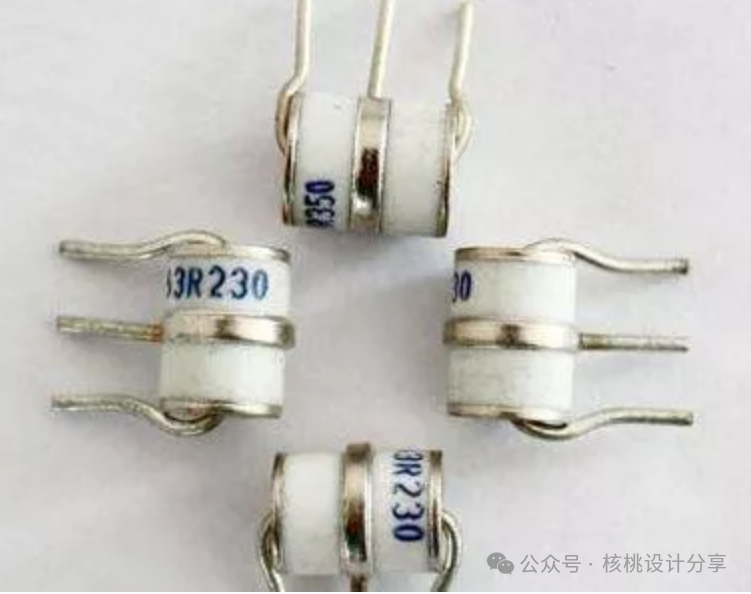

（氣體放電管實物）當然了，在AC~DC電源接口處也常常加上安規電容，如下圖所示：

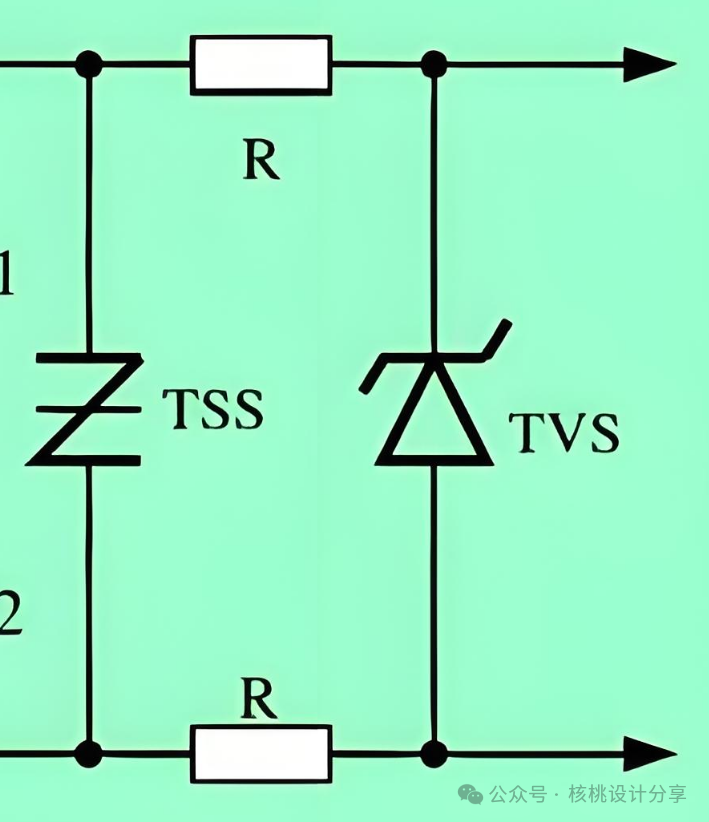

二級防護：到了二級防護電路之后，大部分能量已經被一級防護電路所吸收了，所以二級主要的目的是快速，精準，流通量不需要大的器件，如TSS,TVS等。

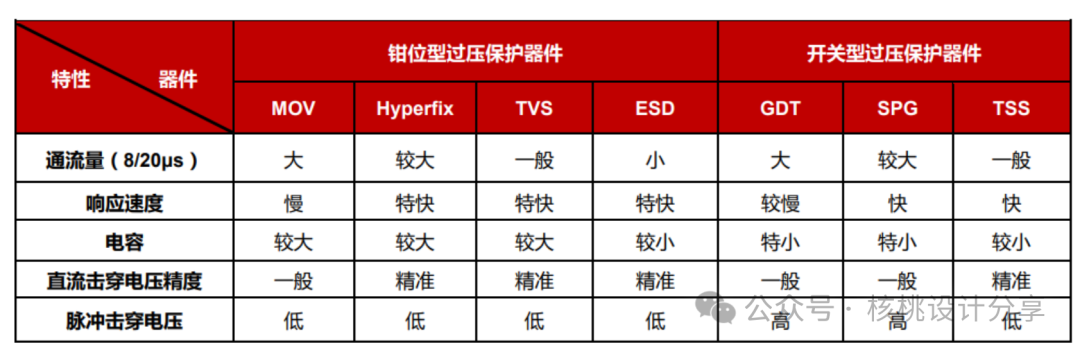

各個防護器件性能對比如下所示：

其中Hyperfix為大功率TVS管，可用于一級防護電路替代MOV，具有超大的浪涌沖擊電流，快速響應等優點。

MOV反應比較慢，會存在鉗為滯后的現象，殘存的電壓甚至?xí)笥跇?biāo)稱電壓。精度一般，±10%左右，電容較大，導致漏電流大，容易發熱，從而影響壽命。

GDT流通量大，電容較小，與MOV串聯使用，可以很好解決MOV漏電流的問題。但GDT不能自行滅弧，容易造成爆炸引起電網短路。反應慢，殘壓過大，精度也比較差。

TVS/TSS/ESD等精準，反應速度快，但流通量比較小，大部分情況下都是放置在二級防護電路中。

在設計電路過程中，不能把一級防護和二級防護調換，嚴格遵循雷擊發生后電流的流通方向進行設計電路，合理搭配器件。
