關于運放(有圖)
我最近用運放做了如圖電路,圖中運放的反相輸入端的輸入為幅值為0到5V的方波,電阻端的輸入端為5V,想要達到輸出為+5和-5V的方波,可是沒有達到,運放的同相端 的電壓為-5V,輸出為-15V,大家給指點一下原因吧,我自己實在 找不出原因了.
全部回復(11)
正序查看
倒序查看

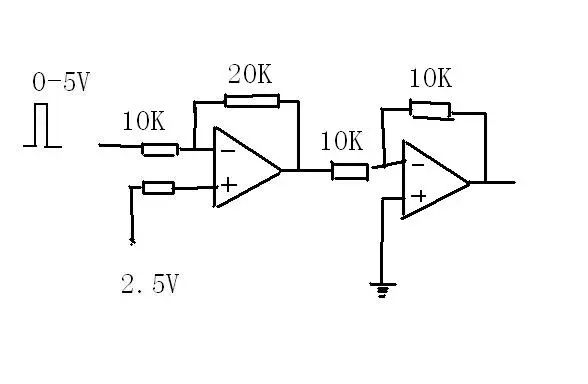

這樣試試,如果不管相位可不要后面一級.
