電源參數： INPUT DC20V~24V
OUTPUT DC25.6V

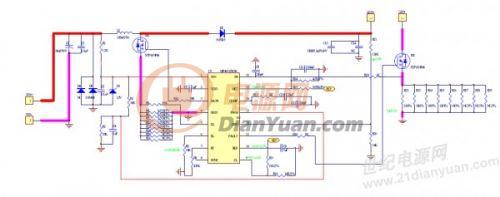

1.采用了美國芯源公司的MP4012控制芯片，此芯片屬于電流控制型，可用于驅動大功率LED照明，適用于Boost,
Buck, Buck-boost and SEPIC等拓撲結構；
2.本電源采用的是BOOST升壓拓撲結構；
3.輸入端放置了IN5408型號的防反接二極管（預留有兩個位置D4、D8），根據實際情況合理放置防反接二極管的數量；
4.L1(220uH)、D2(IN5825)、M1(STP16NF06)構成了BOOST基本拓撲結構，芯片5腳CS端預留有8個前端電路采樣電阻的位置，用來控制前端電流峰值。輸出端M2正常工作時處于一直導通狀態，有故障信號時立即關閉，起到保護負載和電源的目的。M2源極端也預留有8個電流采樣電阻的位置，用以設置驅動LED的電流值，R21、R20配合設置輸出電壓限制值，最后還要根據不同功率要求合理選擇D2、M1、M2的型號參數；
5.工作頻率為120K左右，工作于DCM模式，效率高，恒流特性好；
6.通過調整部分器件參數，功率可以做到30W、60W、100W、120W；
