幫自己頂一下

彩色電視機電源不就是這樣的嗎?

少見多怪了吧?看看我們這個貼子,早就有這樣的芯片了

http://bbs.dianyuan.com/topic/88996

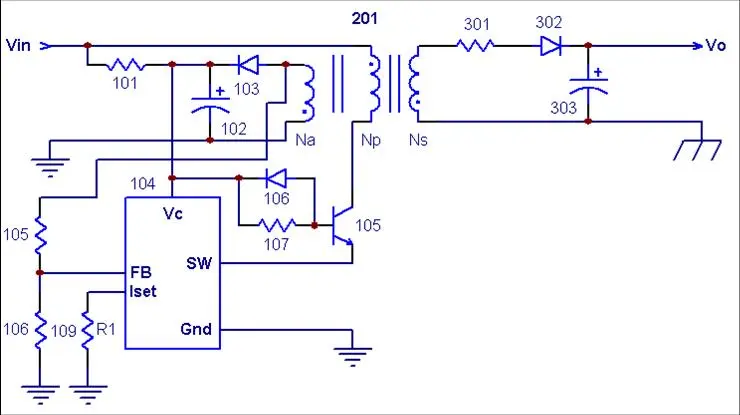

Jerome:你講的是500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1149389863.jpg');}" onmousewheel="return imgzoom(this);">這個嗎?我覺的這個片子的HV start和VCC是同一腳,101的電阻要承受多少的功率,單相還要,要是三相呢?而且,這樣不利于小型化(要求電阻電容全為SMD),請賜教!

我們出的樣品都是很小面積的,此芯片為SOT-6,另外101電阻我們都是采用1.5M到2M的貼片0.25W電阻,當然要是正規廠家的,另外單相輸入,樣品我們已經做的太多了,不成熟的方案我們不會拿到網上推

另外你所說的小型化也正是我公司芯片設計的主要方向,所以只要是能用貼片元件的一律采用貼片元件,在我們的樣板上看不到一個插件的電阻,除了濾波電容和高壓電容其它的電容都采用貼片封裝,當然這些電容也可用貼片封裝,但是會增加很多成本,在小功率上我們不會使用

請問:輔助線圈的二極管是快恢復的嗎?反饋取自輔助端,Vo電壓穩嗎?

不錯,反饋取自Vcc繞組,二極管用1N4148就可以了,

光耦反饋與這種反饋的異同點能幫我分析一下嗎?

不好意思 是優缺點

輸入和輸出的參數是多少啊

1,PSR最大的優勢是成本大大降低,適合低成本領域;
2,光耦反饋直接把輸出反饋了給初級,一般響應較快(當然要看初級的控制)精度高且好控制,PSR控制的話很大程度上靠變壓器耦合,對變壓器繞制要求較高,動態響應較差,精度稍低
3,PSR控制可以做得體積稍小,元件少,小功率上可以不用Y電容(當然也有很多不用Y的芯片)

什么參數?

受教了!精度是不是指輸出的穩壓程度?是不是可以這么說:在精度允許的程度內,可以用PSR代替光耦反饋?

不錯
