我現在所用到的就只有1.2二種,其它有一些什么好處呢!可否解說一下呢!

上圖包括了常見的有損吸收,無損吸收,有源無源鉗位電路

不錯,能分析一下各有什么特點則更好.

不錯!6,9和10常見于日本的電源,14項是專利電路

好

第一種最常用,簡單好調整,一般看波形調整好RC的值就OK了,但第14種效果更好

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/41/1149045125.gif');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/41/1149045381.gif');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/41/1149045582.gif');}" onmousewheel="return imgzoom(this);">

好帖.第9圖沒畫完整,能否補充一下.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/41/1149047414.gif');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/41/1149047718.gif');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/41/1149048648.gif');}" onmousewheel="return imgzoom(this);">

怎么沒人發表自己的見解啊.....

好!頂下
最好發些成熟的電路,參考下

發表下個人看法
第二種是第一種的改進!解決DIODE的反應時間,并有導通時能量能返回一小點到電源,以提高效率.

第五種是常用的無源無損吸收,我用過效果不錯,有時可以用一個固定電阻代替電感.效果不會差太多.

我是把第一種和第三種結合起來,感覺效果更好.

請問樓主,第14貼是否是兩個變壓器?請樓主把圖再完整一些,謝!

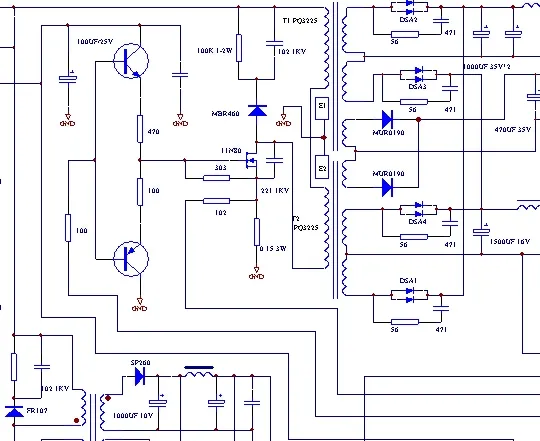

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/41/1149064514.jpg');}" onmousewheel="return imgzoom(this);">

T1與T2串聯構成正反激,電路輸出功率為200W

不太明白.....可否有高手講解?

效率會不會低管子會不會發熱利害,圖三與電阻并聯的二極管起什么作用?

ding

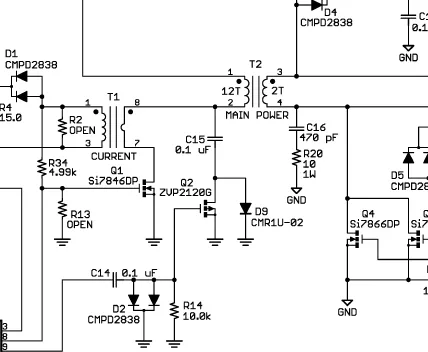

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1149129133.jpg');}" onmousewheel="return imgzoom(this);">

ding!
ding
wait

第8貼,這個好象是人家的專利,就是利用4007慢恢復的特性的

好貼,應該得精!樓主能否詳細說說!

應該是電容充電的時候經過二極管放電的時后經過電阻,這樣減小緩沖的損耗...

是這樣的
