直接貼圖上來啊

我現在做的4路輸出也遇到噪聲大的問題,看樓主的圖其實是噪聲大,不是紋波大
我的4路是5V/+-12V共地,約12W,24V獨立地、0.4A,現在當24V空載的時候5V噪聲還比較小,當24V帶0.4A時5V噪聲非常大,約400mv,請問怎么解決
我的繞法是EC28,77T/4T(5V)/11T(12V)/11T(-12V)/18T(24V)/11T(反饋)

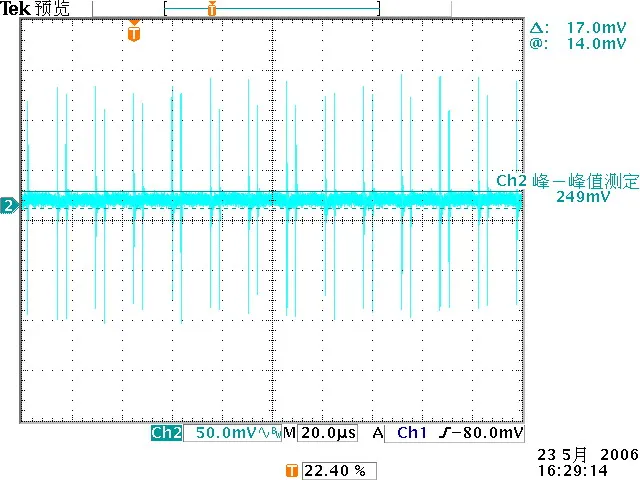

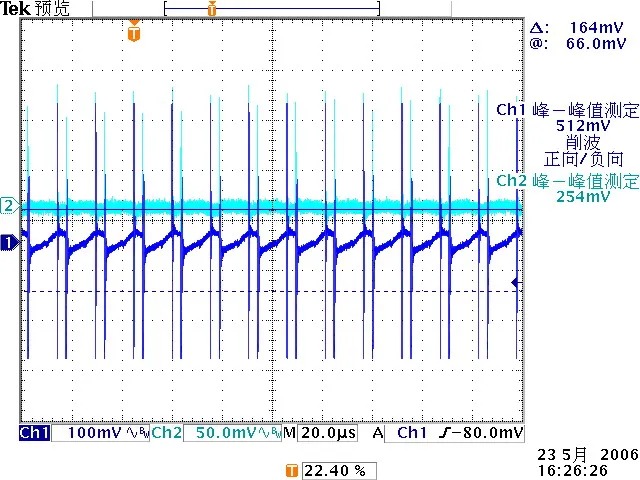

借用樓主的圖
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/44/1156172318.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/44/1156172350.jpg');}" onmousewheel="return imgzoom(this);">

你是怎么測量紋波的?

探頭地線繞在探頭上,在輸出端測,輸出端加了0.1u電容的,20MHZ帶寬

輸出針之間有陶瓷電容么?加大電容的效果如何?

輸出針之間沒加電容,不過我手頭有個別人的樣品,用RCC做的,我用3842做的,樣品用同樣的方法測試幾乎一點噪聲都沒有,做得非常好.
我現在不清楚我的噪聲那么大問題是出在變壓器上還是出在初級電路不同

輸出用兩個22UF的磁片電容試試!

有22uF那么大的瓷片電容啊?我手頭沒有
我把探頭和地線一起接在5V地,發現噪聲也很大,估計加電容沒用.
痛苦的是我剛才在24V整流管上套磁珠,結果滿載開機就炸了,燒壞了MOS管,取樣電阻,估計3842也壞了
總感覺24V這路有問題

那是你電路還有問題,不是簡單的紋波問題

有接上Y電容嗎?

PCB Layout 是影響 Noise 最大的一個因素,可以 Check 一下.

如果產品本身調的很穩(沒有震蕩)的話,那就是LAYOUT問題(看看你的電容和電感是否起到作用).其實你才四組,可以共地呀,

好象和變壓器的電感量和饒法也有點關系

在這邊我們一般用的網孔電流法則,就是說CLC慮波器的前級電容地不能靠近輸出PIN端,要以最短路徑回到變壓器的地.

輸出電壓上疊加的Noise和一二次吸收電路以及變壓器的繞法PCB Layout都有關系.特別是layout.把你的電路圖和pcb檔案貼上來,才好幫你分析呀.

是一個10uF的EC和104P的CC.

是一個10uF的EC,和一個104P的CC.最好不要將這個放在機子上量測,會有干擾的.另外示波器可設置為1X,不要用10X的.再有就是將探頭的負在探桿上繞幾圈再夾在ouput負上.這樣子你看一下會不會好些.

我們這么關心,好像樓主并不關心哦.

對   把圖帖出來分析分析

可能已經搞定了.

實在是辛苦大家了,不是我不關心,而是我沒時間上網,現在每一路的整流管都加了阻容吸收,噪聲在20MHZ下測基本能控制在各路電壓的1%(5V-100mv),由于我辦公的機子不能上外網,發圖紙上來還得想辦法.24V不共地也是客戶的要求,別人給了我一個樣品,樣品真TMD做得好,整流管都沒加阻容吸收,100MHZ測幾乎沒有噪聲,就一點紋波,是個RCC電路,佩服
