 繼續折騰MC34063

經過試驗發現,調整7腳電壓可以調整占空比,于是改成下面的電路,再不接MOS管電感的情況下進行測試.分壓電阻一個用可調電阻替代,發現的確可以調整占空比,可以從90%調整到15%.

     調整反饋電壓,當反饋電壓接近1.25V時,MC34063要么停振要么保持原有頻率不變,占空比也不變,為什么?有人能解釋么?

     接下來是試驗7腳不接電流反饋而是接輸入分壓電阻,設想如果輸入電壓升高,則分壓升高,7腳上壓降升高,占空比減小,這是我想要的.于是接好電路(電感\輸出電容\負載).加電,一切正常,然后調整分壓電阻觀察情況.結果是占空比在變.但是出現一個新的問題,帶載啟動燒MOS管,不知為什么?還在進一步測試,目的是找到其調整占空比的原理,即它是依據什么反饋信息來調整占空比的.

看來壇子里都是高手中的高手呀,我的貼子都不屑回答和參與呀!

電路都沒有。。。。怎么說呢？

      大概明白你的用意了，你是想做電壓前饋吧，輸入電壓升高時無需反饋就立即使占空比下降，從而提高電源的動態響應。這種思路挺好，但使用34063的7腳應該是做不到的。
   今天去試驗室看了一下，有如下結論：
   1.芯片的8腳沒有測到有效驅動輸出。我用的是國產的，不是MOTO原裝的，不知是不是這個原因。本實驗是在1、8腳接VCC，2腳測得的。
   2.7腳的確可以調整占空比，但是特性很陡，0-0.25V基本不變80%左右，0.25以后迅速下降至20%左右。而且頻率改變也非常明顯，有最初的63KH飆到120KHz,然后回落到70KHz。請看波形圖。
   3.從定時電容上的電壓波形和PWM信號的波形可以推測7腳對占空比調節的原理。定時電容無論在哪種情況下，兩端電壓都在0.5-1.5V之間以三角波的形式變化。在三角波下沖過0.5V時,輸出高電平，Ct充電，上沖過1.5V時，輸出低電平，電容被放電，周而復始，類似于回滯比較器的特性。改變67腳間的電壓時，三角波的上升速率和下降速率在變化，因此高低電平的持續時間得以改變，占空比改變。推測是67腳間的電壓控制了芯片內部對定時電容充放電恒流源的大小。
   4.結合芯片的邏輯圖，可以知道7腳控制的是PWM的最大占空比，也就是說芯片在實際工作時只能比在5腳接地時測得的占空比小，不可能比它大。那個RS觸發器的Set端信號是由振蕩器輸出和比較器輸出信號相與后得到的，在三角波上沖過1.5V后，振蕩器輸出低電平，復位觸發器，同時屏蔽了比較器的輸出，將set信號鎖定為低。一直到三角波下沖過0.5V后，PWM輸出才有可能變為高電平（由比較器的輸出決定）。
    綜上所述，用7腳來做電壓前饋是不可行的，一是特性太陡，二是會改變工作頻率，不好設計磁性元件，第三點也是最重要的一點是限制了最大占空比，很有可能因此得不到想要的電壓。

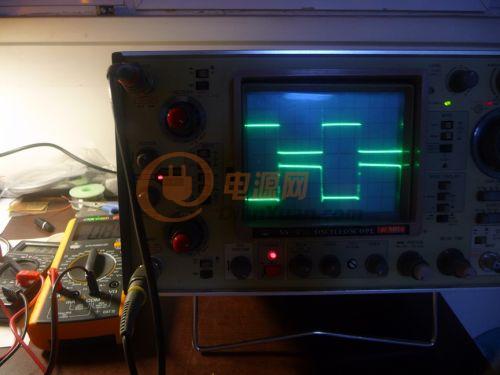

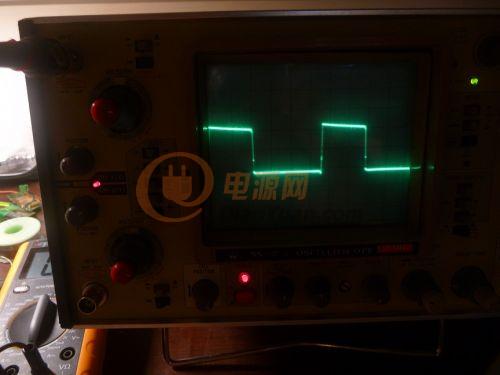

   波形圖如下（忘帶U盤了，手機拍的，不怎么清楚）：

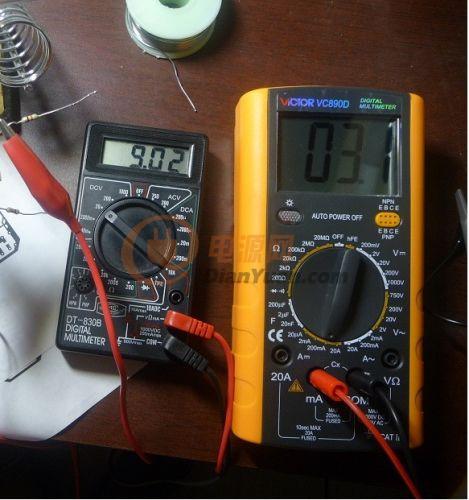

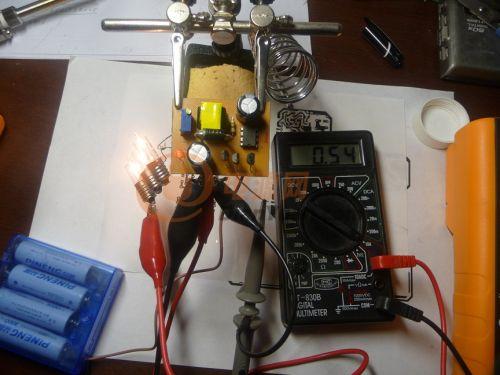

又把電路折騰了一下,也有大伙的幫忙分析,現在對于mc34063的性能有了進一步的認識,其實這還是一個很用的芯片。它的確可以用來設定占空比的，而且可以做到占空比隨加載電壓的變化而變化。現在正在調試MC34063的3V-10V輸入，穩壓5V輸出的電源玩，預期效率達到93%以上。呵呵！搞出來后再上圖。

我現在也在折騰這個IC  發現其占空比不好確定 還有就是其工作頻率是變化的  電感不好確定感量   求解

它是跳動工作的,其實占空比及工作頻率是定下了的,在設計范圍內會有一個變化,占空比調整范圍是15%-85%左右,測試時請帶載至少80%,可以測到較準的占空比及頻率,否則測出來的一準.
