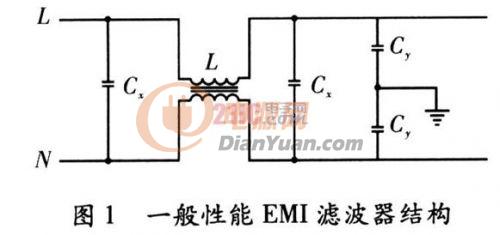

各位老濕：開關電源輸入EMI電路中共模電感選型取值問題

各位老濕們：

　　請教下共模電感選型取值問題，通過資料了解到公式Lc=（1/2πFr,cm）2 x （1/2Cy），其中Cy可自己先確定，但是Fr,cm(共模的轉折頻率)怎么理解，如何確定呢？

　　以下有幾個問題：

　　1、是不是一定要測出不加EMI電路前的噪聲圖譜，才能進行計算？

　　2、倘若已算出電感值Lc，然后根據已知的電流有效值，如何進行磁環的選定以及繞線材料、匝數的確定呢？

　　3、一般大功率的開關電源上的共模電感用的都是綠色的磁環，請問這種磁環是鐵氧體嗎，有沒有這種磁環的選型指南或者型號大全呢？

　　4、有個實例，老師們能給個設計過程，解答下嗎？

　　已知AC輸入220V,f=50HZ,Cy=3300pf，交流輸入最大有效值為13A，峰值為37A，求電感取值以及繞制方法。（其中共模轉折頻率沒給出，能否憑借老師們的經驗取個值呢）

　　5、感謝老師們的指導！

全部回復(6)

只看樓主

正序查看

倒序查看

asouth

LV.8

2012-05-05 12:34

期待好好能學習一下！

回復

shawn.xu

LV.4

2012-05-05 14:13

2，共模電感的感量決定了你需要選擇的材質和匝數。噪聲頻譜也決定了你的材質選擇，也就是確定你的電感在該噪聲頻段阻抗足夠抑制該噪聲。

3，此外還需要注意共模電感的差模分量，在大功率場合要核算最大電流下該差模分量是否會導致飽和。

回復

j5956

LV.3

2012-05-05 16:37

@shawn.xu

1，原理上來說，濾波器的設計就是根據噪聲頻譜來確定，但是實際工程我們玩不起這么折騰，最常見的方法是根據類似設計的產品確定一個大概的濾波器，然后測試看結果進行設計和調節2，共模電感的感量決定了你需要選擇的材質和匝數。噪聲頻譜也決定了你的材質選擇，也就是確定你的電感在該噪聲頻段阻抗足夠抑制該噪聲。3，此外還需要注意共模電感的差模分量，在大功率場合要核算最大電流下該差模分量是否會導致飽和。

額，那跳過噪聲頻譜，在第四點中，您看能給下經驗值嗎
