2.3 BOOST電路分析

     輸入電壓 電池供電 84v~~~116vDC;

      輸出電壓：350VDC（在340vdc~370VDC波動允許），3000w（考慮功耗輸入應該3200w）

       我設計當中：

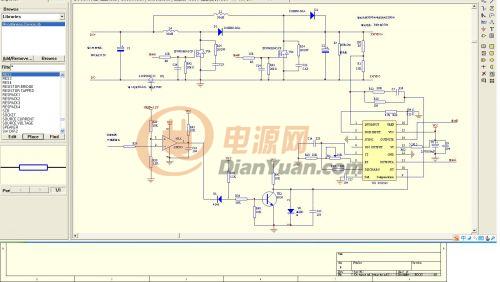

          用SG3525作為控制芯片，采集分壓電阻輸出電壓完成負反饋，采集輸入電流完成過電流檢測，輸出信號outA、B交錯驅動開關管控管控制占空比。設計頻率58kHZ

          疑問：

          1、因為交錯并聯的設計電感、電容的資料沒找到，我手頭只有boost基本電路的設計，所以就按基本電路的設計參數設計的電感電容，但有人說，按基本電路設計的電感差不多是交錯并聯的 1/4，不知道有沒有此說法？？

           2、我的設計參數是俺：boost電路設計.pdf    中說明設計的，但里面也有看不明白的地方 ，所以設計參數自己也不確定！！

            3、電感設計：

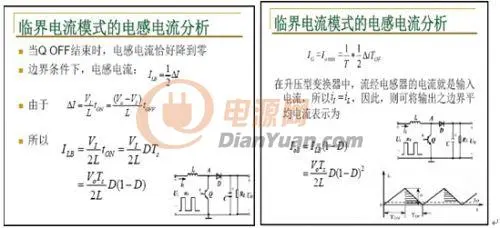

                  Dmax=1--Vin/Vo=1--84/350=0.76            同理  Dmin=0.55           ；由電感和占空比關系式，可知 在D=0.55時，取得最大臨界電感：

                  L>Lo=Vo*T*D*(1-D)(1-D)/(2*Io)

                很不清楚此時我計算時 Io應該取什么數值，我看原理分析是說臨界時候的電流，可是在還是不明白這個電流在我的設計當中取多少；我的設計輸出加了個 200K/2w  的電阻負載，總不能俺此時的電流計算吧（350v/200K）????

                當我俺輸出額定電流9.14A算的時候，得電感    36uH

               4、電容設計：

                 公式：C=Io*D*T/U1     ；(U1為紋波電壓)

                 那么我的 D 取的是哪個？Io取的是哪個？額定的嗎？？ 紋波電壓我應該取多少，假設取5%即17.5V電壓，計算得  6.7uf   ，在輸出端接也太小了吧？？取 1v 的話 為 118uf，我倒是可以選個 450v/220uf的電解電容在末端。

                5、我的二極管 被提議選的 DSEI60-12A ,反壓達 1200v  ；但，當管子導通時，二極管承受 輸出電壓350v ，選個600v的管子夠了吧，為什么選這么大，他們解釋是也承受電感電壓了，不太明白？？？？

                 6、我設計頻率 58khz (這個也是我看有人這么設計的就按這個頻率設計了，至于選多少合理還真不清楚哦？？)  ；但是，后來被建議選了個 IGBT 管耐壓 1000v 的 G60N100BNTD ；又有說 我這個頻率帶IGBT不行得24khz  左右，很是不明白？？ 應該選個什么樣的合理呢？能耐 350v以上就可以把？？？

                   7、對于管子的 RC吸收，有沒有什么公式啊，好像是吸收頻率和管子頻率有一定的關系？？

                  有怎么多疑問，希望大家幫忙解決一下，在此謝過了！
