先上傳實物吧？
123
問題1：請看圖3，請問這2個壓敏電阻的電壓是不是360V和510V的？？？
問題2：請看圖2，請問這個防雷管的具體參數是多少？本體的字是這樣寫的：EPCOSEM 500 110 直徑是：5.5*6mm的
問題3: 請看圖1，請問這個玻璃管的具體參數是多少？它是并在電感兩端的，兩個用量的，看這個圖片能看出這個玻璃管的參數嗎？
防雷電路參數請教大家！有圖
全部回復(6)
正序查看
倒序查看
1）壓敏電阻為臺灣興勤的TVR10361-V和TVR14511-V。
10代表尺寸，為壓敏電阻閥片的直徑為￠10cm。
361代表壓敏電壓值，360*101＝360V，即壓敏電壓為360V。同理，14511為直徑￠14，510V。
AC220V交流電源輸入端口壓敏電阻推薦為14D561K。

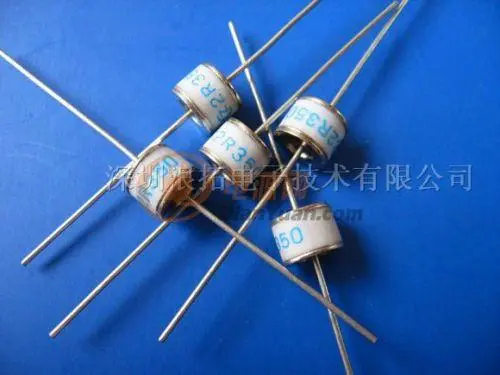

2）圖中的圖片不是TDK-EPC的原裝圖。型號為EM500XG?？赏扑]選型為電源保護用氣體放電管LT-B5G600L。直流擊穿電壓(600V/S)： 600V±20%；沖擊擊穿電壓(1KV/μs)≤950V；絕緣電阻≥109Ω； 耐沖擊電流(8/20μs) 10KA；極間電容(1MHz)＜1pF。

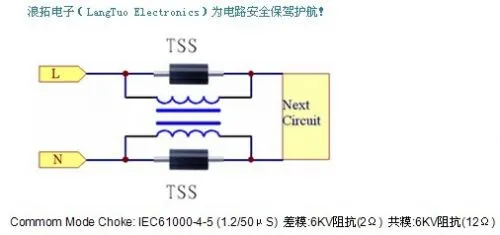

3）圖中的玻璃氣體放電管為3.2*6.7的JSE-301M-DIP。共模電感并聯玻璃氣體放電管，然后通過一個Y電容接地，起到一個泄放電壓的作用，一般共模電感上的dV/dt比較高，玻璃氣體放電關迅速導通，泄放電壓。
作為國內領先的電路保護元件的廠商，浪拓電子分享其設計經驗——如何優化電路保護，讓防護設計變得簡潔高效。
0
回復
@luxing123
1）壓敏電阻為臺灣興勤的TVR10361-V和TVR14511-V。 10代表尺寸，為壓敏電阻閥片的直徑為￠10cm。361代表壓敏電壓值，360*101＝360V，即壓敏電壓為360V。同理，14511為直徑￠14，510V。AC220V交流電源輸入端口壓敏電阻推薦為14D561K。2）圖中的圖片不是TDK-EPC的原裝圖。型號為EM500XG?？赏扑]選型為電源保護用氣體放電管LT-B5G600L。直流擊穿電壓(600V/S)：600V±20%；沖擊擊穿電壓(1KV/μs)≤950V；絕緣電阻≥109Ω；耐沖擊電流(8/20μs)10KA；極間電容(1MHz)＜1pF。[圖片] 3）圖中的玻璃氣體放電管為3.2*6.7的JSE-301M-DIP。共模電感并聯玻璃氣體放電管，然后通過一個Y電容接地，起到一個泄放電壓的作用，一般共模電感上的dV/dt比較高，玻璃氣體放電關迅速導通，泄放電壓。作為國內領先的電路保護元件的廠商，浪拓電子分享其設計經驗——如何優化電路保護，讓防護設計變得簡潔高效。[圖片]220V電源保護8-5
學習，
0
回復
@uw2900
圖中的放電管我可以確定的告訴你，是EPCOS的原裝正品，樓上的朋友別誤導別人啊，有這個型號也有這個尺寸。我見過用這個方案的電源客戶，是臺灣那邊過來的方案，此型號的放電管為EPCOS為他們定制的放電管，500V擊穿電壓。EPCOS的東西好不好直接看做工，非常精細，同樣那一款常用的其他品牌600V放電管跟EPCOS比較，差距自然出來了，絲印清晰，做工精細，引腳要粗很多。有需要的朋友可以QQ聯系：573931095 專注于EPCOS過壓保護元件現貨代理商。深圳宇特-鄧R[圖片] [圖片] [圖片]

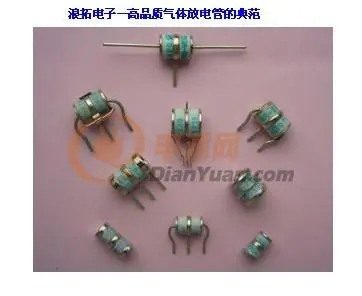

LangTuo氣體放電管提供高水準的浪涌保護，具有多種電壓，低電容和多種形狀包括新型的表面貼裝器件，適用于MDF(主配線架) 模組、高速數據電信(例如ADSL 、VDSL)，以及電源線的浪涌保護等應用。綜合電路保護方案中使用時，它們有助于設備廠家符合最嚴格的安全標準。http://www.szlangtuo.com.
0
回復
@luxing123
1）壓敏電阻為臺灣興勤的TVR10361-V和TVR14511-V。 10代表尺寸，為壓敏電阻閥片的直徑為￠10cm。361代表壓敏電壓值，360*101＝360V，即壓敏電壓為360V。同理，14511為直徑￠14，510V。AC220V交流電源輸入端口壓敏電阻推薦為14D561K。2）圖中的圖片不是TDK-EPC的原裝圖。型號為EM500XG。可推薦選型為電源保護用氣體放電管LT-B5G600L。直流擊穿電壓(600V/S)：600V±20%；沖擊擊穿電壓(1KV/μs)≤950V；絕緣電阻≥109Ω；耐沖擊電流(8/20μs)10KA；極間電容(1MHz)＜1pF。[圖片] 3）圖中的玻璃氣體放電管為3.2*6.7的JSE-301M-DIP。共模電感并聯玻璃氣體放電管，然后通過一個Y電容接地，起到一個泄放電壓的作用，一般共模電感上的dV/dt比較高，玻璃氣體放電關迅速導通，泄放電壓。作為國內領先的電路保護元件的廠商，浪拓電子分享其設計經驗——如何優化電路保護，讓防護設計變得簡潔高效。[圖片]220V電源保護8-5
回答正確，+10分
