你好!請問IR2110這塊驅動芯片的價格如何?其內部的兩路驅動隔離電壓是多少?我也想用這種類型的驅動芯片!以前在做可控硅大功率UPS電源時曾用過KC09,但這塊驅動芯片價格真的嚇人!

另外我覺得你畫的原理圖好象有幾處錯誤!(個人觀點僅供參考)
   15V的直流電源經過三端穩壓芯片(7815)時,其輸出的電壓會不穩.我覺得這路電源應該是5V供電才對,所用的7815應改成7805.
   R9與D2間多點了一點,使得R9與過電流取樣信號的輸出兩根線處于短路狀態,

9元 500v

沒有錯這是電流互感器過來的信號

首先我得感謝你提供的資料,另有一個問題想請教:你的這個逆變電源輸出電壓有效值及頻率是多少?如OUTPUT是AC110V或AC220V,按照你的這張?jiān)韴D來設計,我覺得輸出只能加升壓隔離變壓器或加升壓電路來實現!
    再次看原理圖,覺得原理圖確實是畫錯了!按原理圖上所畫,電流互感器根本就不會有信號送往后級,因?yàn)樵谠韴D上電流互感器的輸出線是短路的,R9的兩端被短路,我看不出R9及后級過流保護電路接在這里有任何意義!
    VCC這路電源供電電路中的穩壓三端7815應改為7805,因?yàn)檫@路電源要向PIC單片機供電.

周如杰:你怎么樣聯系!賣帶程序單片機芯片嗎?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/20/1092088124.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/20/1092088145.jpg');}" onmousewheel="return imgzoom(this);">

7815是耍改成7805 R9是電流轉電壓用沒有錯加變壓器50HZ 220V正弦波

對不起D2上多了個點謝謝你

樓主你好,你有沒有做過高頻正弦波逆變器?還有高頻逆變輸出后濾波應注意什么問題.新手向你請教.

     tzl@sdu.edu.cn

不用客氣,還有許多逆變器方面的問題想向你請教!我現在正需要一臺小容量的50Hz正弦波逆變器,輸入電壓為:DC18V-DC32V 輸出電壓:AC110V/2A由于有體積限制,所以不能用工頻變壓器升壓.你有好的方案嗎?

具體尺寸如下:
    長: 200MM   寬: 80MM   高: 50MM
你見過類似的機型嗎? 如有請與我聯系,謝謝!!

做過,是抄科華的,有PCB,沒有電子檔的,原理圖有手版的

我的PCB為7.2*18你能放下嗎如果排好

有感興趣的本人可供PIC16F73和PCB板請聯系

想用你的f73在高頻鏈逆變器上,報價?

有多少量不知能否可用

先試一下,樣片?

可以請告地址

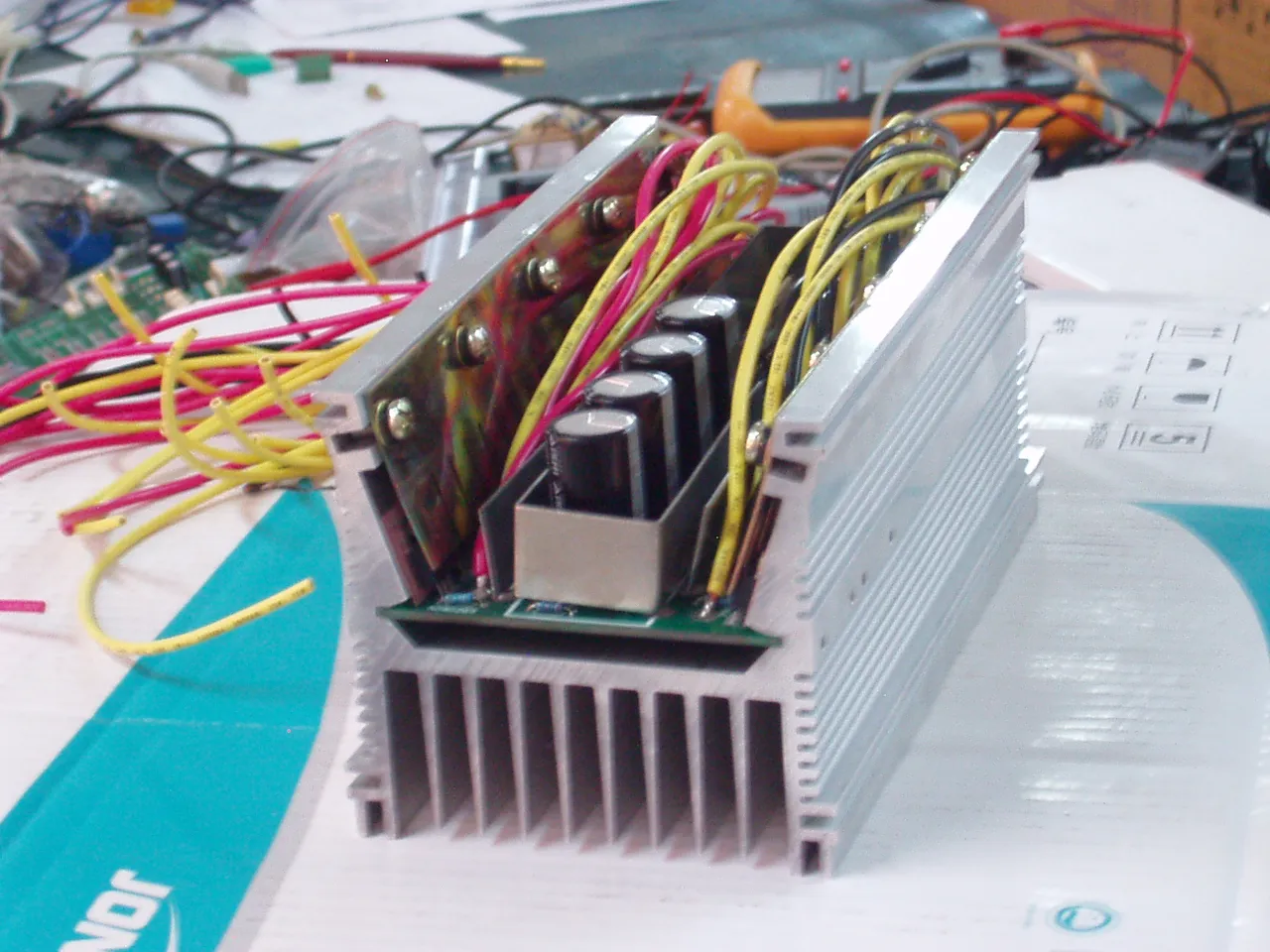

再帖個功率板的照片
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/20/1092047311.jpg');}" onmousewheel="return imgzoom(this);">

不知你的輸出波形如何,空載?加載?

你的這臺逆變器有工頻變壓器嗎?另有一點:在DC18V-DC32V輸入時(帶滿載),輸出的正弦波畸變要小于+/-2%,電壓穩定度為+/-2%.

非常好基本不會變我下次把波形也帖上就是了

可能耍超出去一點點

很高興能認識你,我需要的這臺逆變器是出口到國外的,只要性能指標能達到要求,量還是可以的,只是對方還需做一些認證,所以EMI肯定是要測的,另:對方對整機體積要求較高,整機尺寸如下所示,希望能得到你的幫助,謝謝!!

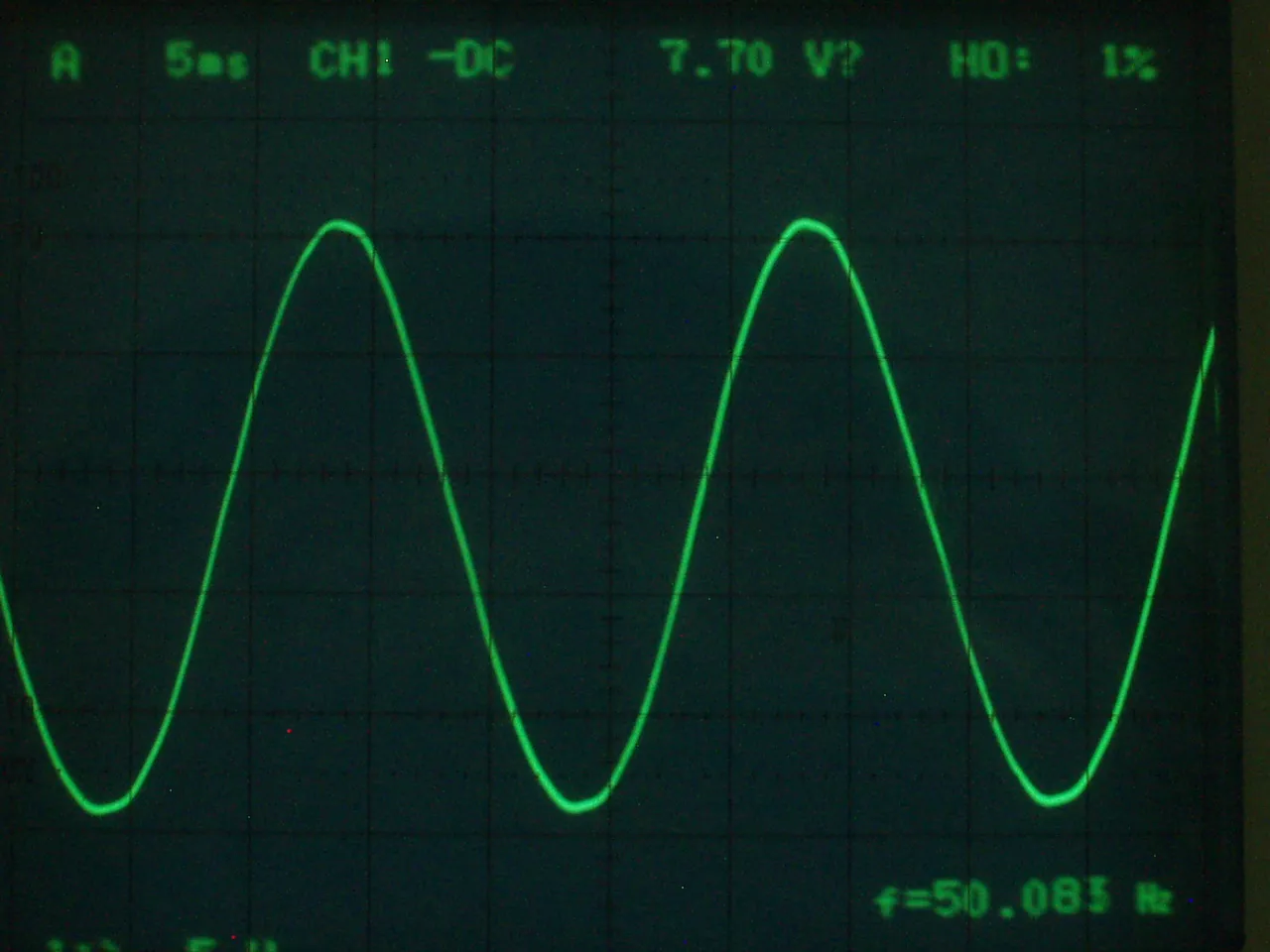

再帖個輸出波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/20/1092086510.jpg');}" onmousewheel="return imgzoom(this);">

如果你時上可以的話我可以給你PCB.PIC16F73去做一下

是的不帶程序你怎么用
