大家過來幫忙看看IR2113半橋源的驅動不對怎么解決
我用IR2113驅動IGBT時怎么變壓器初級的波形不對,請問大家有沒有碰到過類似的問題,能給我提供點參考意見嗎?
全部回復(4)
正序查看
倒序查看
這是電源整個原理圖,1144937151.sch
0
回復
@zuofulin
正常情總IR2113的7腳應該要有140V左右的脈沖,但現在只有80多伏,并且從波形上看好像是IGBTq502并沒有完全開啟,同時q502逐漸發燙,

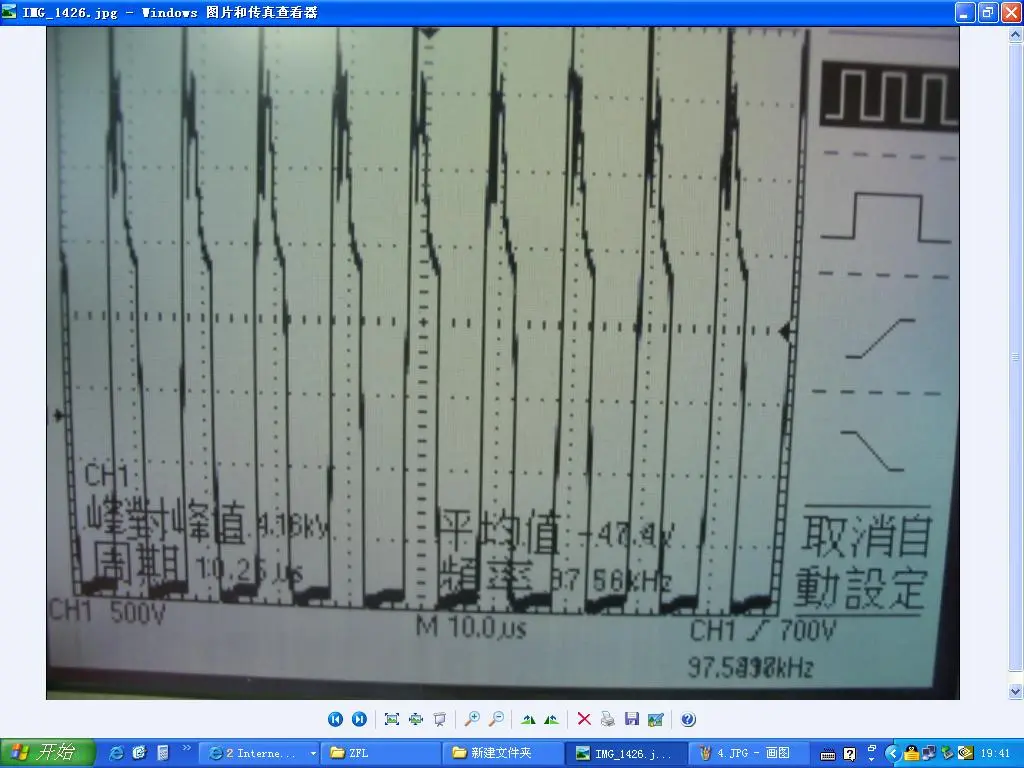

這是低壓輸出端E506和E509端接一個1．5K的借負載時IGBG中點的波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1144937924.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1144937924.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@zuofulin
這是低壓輸出端E506和E509端接一個1．5K的借負載時IGBG中點的波形[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/40/1144937924.jpg');}"onmousewheel="returnimgzoom(this);">

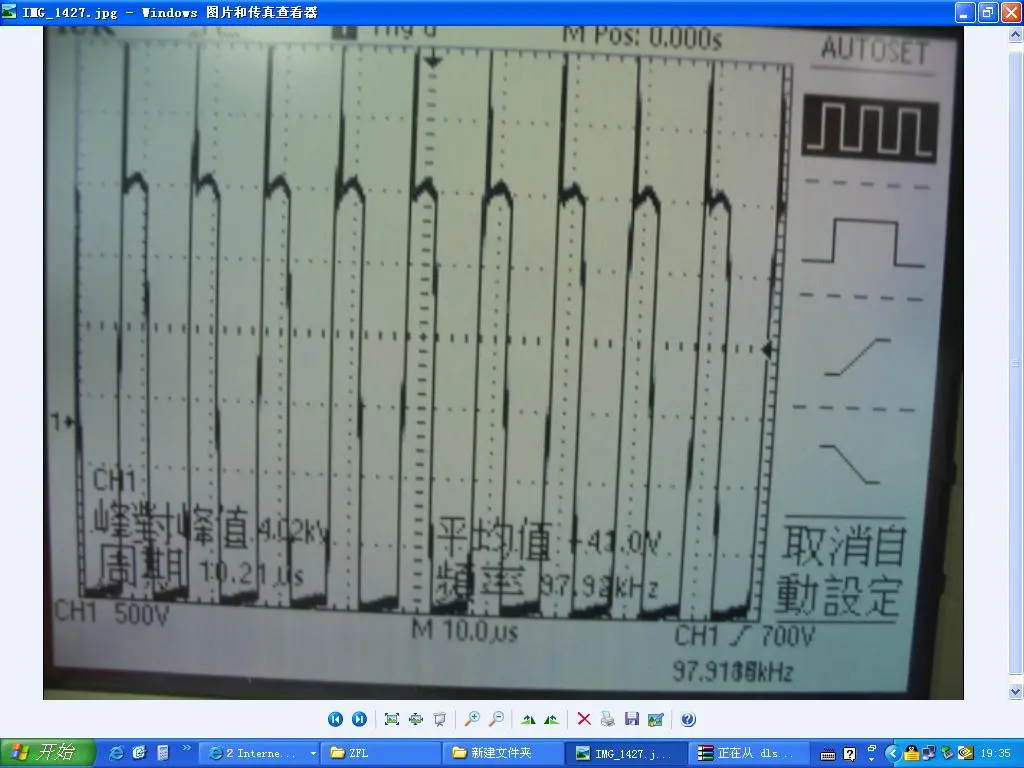

這是低壓輸出端E506和E509端接一個750歐的借負載時IGBG中點的波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1144938184.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1144938184.jpg');}" onmousewheel="return imgzoom(this);"> 0
