自己頂

R1換成功之路100K左右,R2換成20K左右,C1換成200PF左右,L1.L2換成200UH左右看看吧!

其實你那電路也可以正常工作的,你的R3不用取得太小就可以了

LED用多大功率的啊

一般LED用0.07W的白光,草坪燈大多用幾粒,如果你要功率大點也可以,不過太陽能板和電池容量都要加大,成本也會高.

如果按上面圖做,兩串兩并白光LED就可以了

R3你可以選用一個電位器調調看

偶請問樓主:Q2起啥作用的呢?

Q2是振蕩三極管,和L1,L2,C1,R2一起組成升壓電路(因?yàn)長ED的工作電壓都比1.2伏高)

晚上的時候R3基本上是沒有電流流過他的,因?yàn)樘柲馨逋砩蠜]有電流輸出了,D1是反接的．

這個電路感覺有問題,從電路上看R3R1分壓控制Q1是否導通,C1對地,L2R2Q2很難起振并維持,只是個人意見.
就是能工作,這種結構電路增益只有4.7左右.輸出電壓=1.4(電池充足后電壓)*4.7=6.5V,能帶3只LED就差不多了.

做幾個燈的簡單太陽能草坪燈的公司都在做用這類電路的,只是參數有點不同．

我對這種結構的電路了解不多,但下面這種電路我用了很久了,還不錯,其中D11、D10、R11可省,只要調節R5就可以了,一裝就成,對電感量沒多大要求,器件也無特殊要求,調試簡單,試試!

我也差不多,喜歡只用一個電感升壓的

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/1044201183360714.bmp');}" onmousewheel="return imgzoom(this);">

這電路去掉了D10,D11用在LED手電筒上面的就比較多了,成本低.

OK!

這電路哪里搞的,有時間找我交流一下.我搞這個很久了,有點心得.qq87234976

為什么?大家都不考慮用IC控制呢?

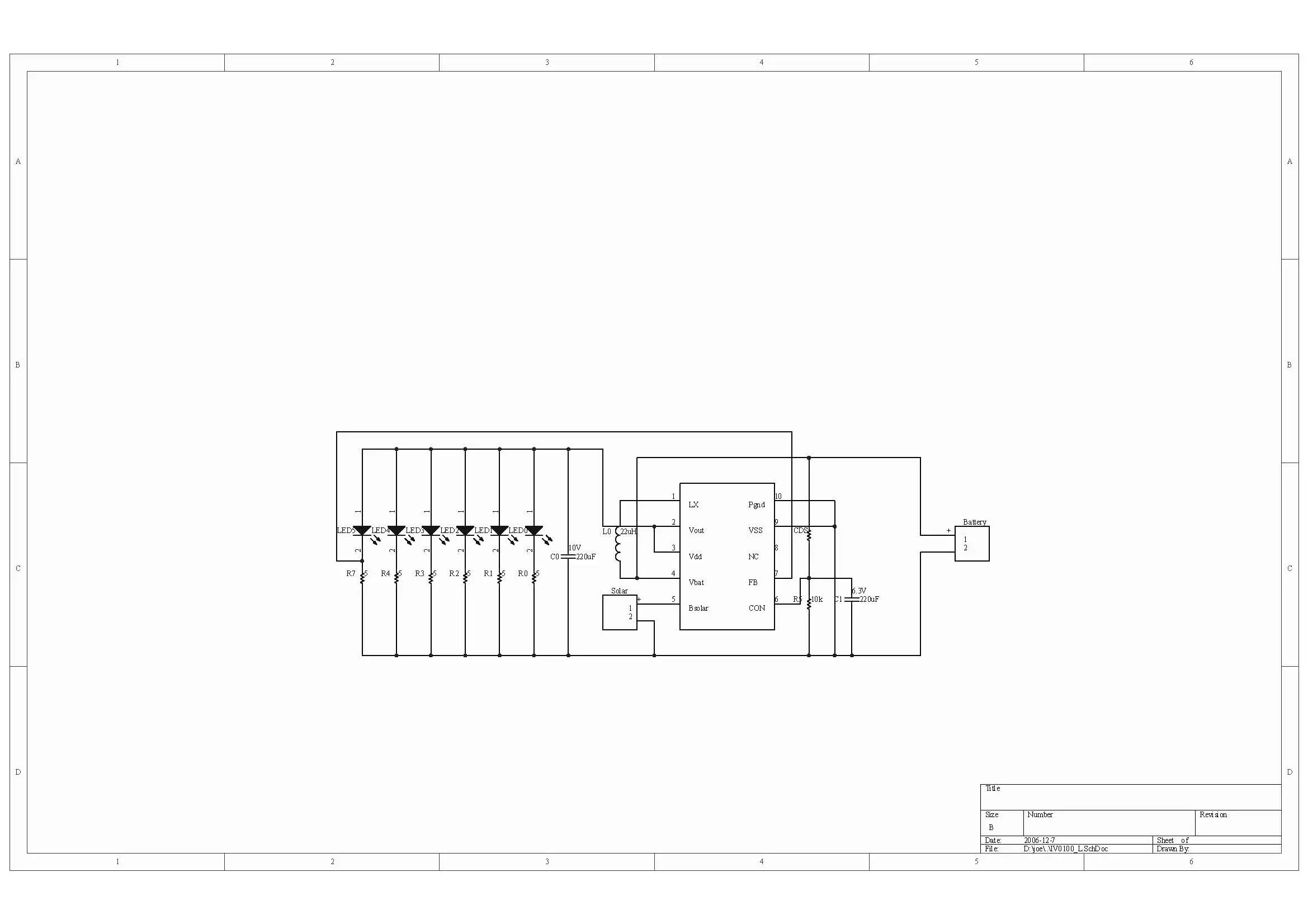

發個我們的電路也請各位大蝦評定一下...多謝!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/281851183542336.jpg');}" onmousewheel="return imgzoom(this);">

你這IC多少RMB?

價格是大家首要考慮的問題嗎?
如果用在十幾塊錢的草坪燈上那當然就沒有意義了.
這款I(lǐng)C在過放過充方面做了很多特別的設計,首先是對充電電池的保護,它運用了uvlo的過放自鎖技術,使電池在低電壓狀態下停止工作,完成一個充電過程后,恢復正常工作.這必將改變目前草坪燈,在白天充電狀態下,當電池板電壓設計高于3v時,LED放電造成的能量損耗,同時延緩了電池的使用壽命.
其次草坪燈在產品設計過程中我們必須考慮的一個關鍵問題就是效率問題,如果采用分立器件設計在最理想的情況下工作效率僅能達到60%,而采用集成電路的設計方案至少可以提高20%的工作效率,在整體設計中節省了電池板和電池的成本,與電路相比還是劃算的.
這款電路目前市場報價:1.98元/片 (僅供參考)
說了點個人的觀點,請大家多多指教!

不 錯 啊!IC的聯系方法可以告訴我嗎?我想試一試!

請問太陽能電池板那有賣的,我對這個很感興趣,想自己做個玩玩

你好:能告訴你的聯系方式嗎,我對此產品較感興趣!
或發資料到我郵箱:zhuzjb@163.com

你好!可否說明此產品那有,聯系方式 haijenny@163.com 說明產品

資料來個? zengtx@126.com

這個電路帶多顆LED不太好,亮度上不去,并且斷開LED時,電路還在振蕩,靜態功耗太大

好東西,學習了!

你好:能告訴你的聯系方式嗎,我對此產品較感興趣!
或發資料到我郵箱srx1980@qq.com

可以告訴我這款I(lǐng)C的資料嗎,謝謝,EMAL: nbyuyao@msn.com
