500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1142989204.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1142989289.gif');}" onmousewheel="return imgzoom(this);">

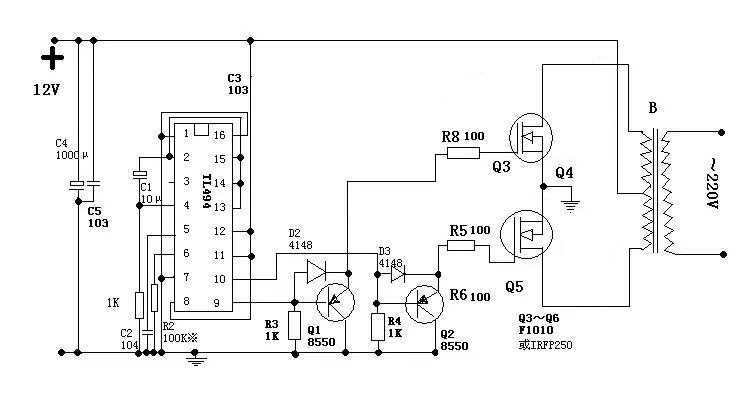

電路太多了,這兩種圖簡單易組裝成本小,只要電路不接錯,不須調整就行

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1142989753.gif');}" onmousewheel="return imgzoom(this);">

請問一下
6.7PIN的振蕩電阻電容是不是小了點.///我怎么感覺,頻率達不到100hz呢././/請回我信箱好嗎??zh223344@yahoo.com.cn

你好,我初次接觸逆邊器,有板有眼個問題想請教一下:
1/象你貼的TL494控制電路,其變壓器該如何設計?按普通的工頻變壓器設計?
2/再有就是TL494其工作頻率可以低到50HZ嗎?
3/此電路輸出是正旋波嗎?要實現正選波是不是可以在輸出串聯電容?
以上有空的話請回答一下,謝謝.

變壓器就是工頻變壓器,頻率可用公式計算,計算出所需電阻值.
方波

可以調電阻

你好
我想請教一下
如果要輸出~12V左右、30A左右的逆變器
該如何設計電路??

本身不就是12V嗎

你是說交流12V嗎?關鍵是在變壓器上,輸出線徑要粗,

計算輸入輸出線徑約:d =3.6(mm) ; 鐵片功率要達400W以上

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1143082703.gif');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1143083083.jpg');}" onmousewheel="return imgzoom(this);">

怎么BMP文件上傳后看不著圖

只要用橋式逆變電路就可解決,如需隔離,則可用高頻電路,即將DC12V采用高頻方式升到所需電壓,再整流為直流電壓,然用橋式逆變電路將此直流電壓轉換成交流即可.此電特點,由于變壓器采用高頻電路,故匝數少,容易繞制,鐵芯采用鐵氧體,很方便.我郵箱:ZHY312500@YAHOO.COM.CN有疑問找我

這幾個電路能用6V的直流電源嗎?
或者你們有DC6V-AC220V/50Hz的電路嗎?

DC6V 電壓太低,所求供電電流太大,對MOS的要求太高,不易制做,還是
12V、24V以上為好

DC6V-AC220V/50Hz的電路應該怎么做啊?我要做個太陽能逆變器,太陽能電池的直流輸出電壓和功率都比較小~~能幫我參考一下嗎?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1144050540.jpg');}" onmousewheel="return imgzoom(this);">

n能個我有發有個嗎422698873@163.com

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1166156757.gif');}" onmousewheel="return imgzoom(this);">

你好我想請問下,那個單片機市面上有買嗎?
   這電子方面我不是很懂,我只想接個這樣的電路,是不是那個單片機還要燒個程序,

我想用phi 的plc2132做一個ac-dc-ac并入50hz電網的電路.請教下怎做和plc2132的參數

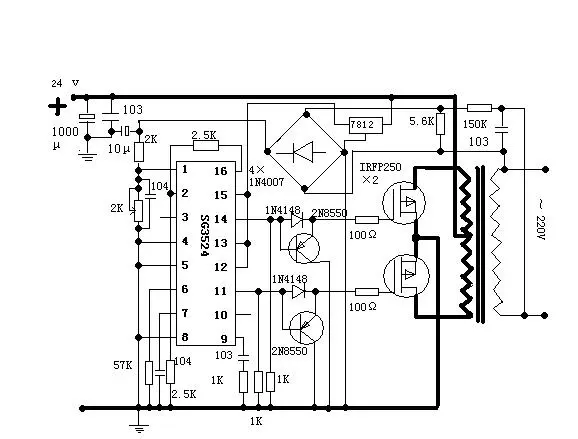

SG3524可以直接用24V電源,不需要7812
