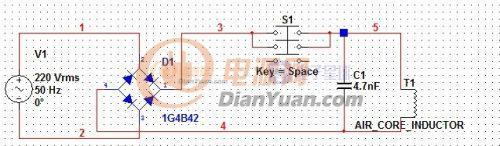

麻煩師傅們幫忙看下,這個是電梯上面的簡單抱閘回路,其中V1是交流市電,D1是整流橋,S1是小型接觸器,T1是線圈,T1得電后拉動制動器使抱閘打開.T1的工作電流是5A.現在的問題是:由于T1的工作電流太大,而使S1觸點拉弧燒壞.試著在T1兩端并一電容,電容是630V474.如圖2,

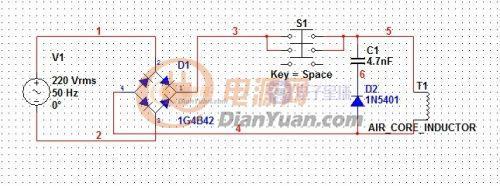

,效果很明顯,S1觸點不在拉弧.但是,只運行2次,電容就爆了!在更改如圖3
,卻沒有效果,不管更改二極管方向如何,S1觸點都還是拉弧!麻煩師傅們幫忙看下,需要增加什么器件?在哪里增加才使接觸器S1的觸電不在拉弧.麻煩各位幫幫忙忙,在此感謝!!!
