先看看IR2520第6腳對地波形,看是不是純方波,排除非ZVS,你的諧振啟動電容C12偏小,可能用153比較合適,因為你的諧振頻率比工作設定頻率高太多.

諧振頻率不正確,他激電源是固定頻率.要求后級的諧振頻率與前級配合

多謝孤星及Whpeng的指點.
但我在調試后級時情況是這樣:當電感不變調C11或C12時,電容小,開關管溫升高;容量大溫升小,但在上圖差數上再加大電容時則出現不啟動(兩頭絲發紅).

請問那個電阻設定工作頻率是如何計算的.比如用68K的電阻對應的頻率是多少?

好像IR2520無此計算公式,設定電阻在20K-100K,頻率大約在80K-25KHZ變化,68K電阻對應在38KHZ左右,工作時為了保持頻率恒定不變,最低頻率要高于R-C-L電路的諧振頻率.調試時最好外接15V電源,不驅動MOS,改變RFMIN阻值用示波器得出其對應的頻率.

還是諧振頻率不正確.
諧振時電流很大,管子要發熱,燈管起輝后等效為電阻并聯在電容上,使Q值下降,電流會小下來.我覺得C11相對于C4 C5太大了.可能是總電容偏大了,減小C11試一下.

可以用可變電阻連續改變震蕩頻率,用低壓供電尋找諧振點.

減小C11時溫度反而會高呀.

先不要看個別元件的影響

把電路的震蕩電阻換成可變電阻,把電源電壓降低,調頻率尋找諧振點.比42K高了..... 低了.......
差不多的時候升高電壓.再精調.

請問您用IR2520做過150W以上的燈嗎?

請問您用IR2520做過150W以上的嗎

暫時還沒有,但做過2X58W(100-277V)的.

我做135W的時候,出現這樣的情況,連續開關,偶爾有穩壓電源報警保護的情況,,不知道是什么原因.

有QQ嗎?希望能和您探討

這種現象應該和半橋沒什么關系吧?可能是APFC在啟動時電解充電瞬間電流過大引起的,試試在APFC的超快速整流二極管到電解正極串一個NTC電阻看看有沒有效果.

但是其他的線路做200W也沒有發現同樣的現象啊

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1143201361.jpg');}" onmousewheel="return imgzoom(this);">

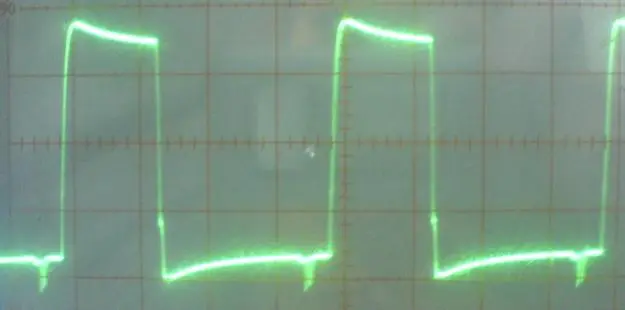

終于都拍下來了,將頻率搞高了點,這波形是55KHz的,看看這波形正常不?

如果你的示波器沒問題的話,那你的EB可能就有點問題了.

請問是指哪部分有問題呢?占空比還是毛刺?

IR2520D我們出貨很多,我們是IR代理,不防可以找我.
徐先生:13828783553
cristsin_520@hotmail.com

沒有.只要輸出能驅動足夠大MOSFET,設計電路板時把干擾、接地等問題處理好.150W肯定能實現

是G-S波形吧,看起來很好

對,是G-S的波形

問題解決了嗎?

管熱的問題還是存在,雖然經過幾天的調試現在溫升也不是很高,如果是做分體EB的話倒是可以接受,但我要做的是一體燈,還不是很理想.

問題解決了,也要把過程發上來.這是技術論壇啊,大家在討論了半天,最后有結果的也就只有你.大家都不知道自己忙乎了半天最后結果都不知道.

其實問題還沒算解決,只是對差數進行了一點調整,有那么一點點的改善而已,還沒什么實用性,而且現在還是在調試中,并沒有得到自認為過關的參數,所以沒有將現有的參數發上來.等到最終可以量產的參數出來了自會發上來以謝各位的關注.

那我為大家和電源界的發展先謝謝您了.記住您說過的話,我希望每個人發起論壇之后對大家的討論實驗結果都應該貼出來.

客氣啦...應是我該多謝大家的熱心幫助:)

現在溫度有多高啊?(散熱片多大)
