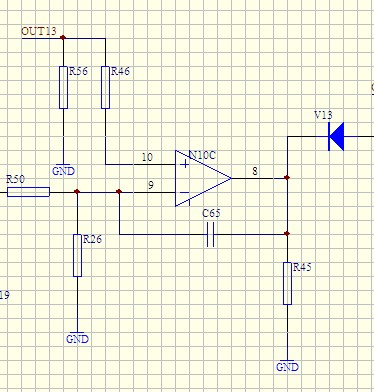

R50的一端和OUT13為輸入。N10C為雙電源正負15V供電，當9腳輸入為-9v，10腳-1.5v時，8腳輸出為15v，此時作為比較器使用，當9腳的電壓升高，大于10腳時，8腳輸出瞬時變?yōu)?v，然后慢慢升高到2v。這是為什么呢，此時的運放是作為放大器使用么？電容C65是補償用還是積分用？請高手幫忙，我是菜鳥。謝謝先！

幫頂下

從電路圖看，應該是做比較器，R50和R60組成一個 分壓電路，當10腳輸入大于9腳時，8腳輸出高電平，反之輸出低電平，至于低電平又升到2V不太清楚，請高手解答吧

比較器。

2V電壓應該是通過V13過來的，我是這樣認為的

謝謝，分析的有道理

海山，牛人。你的看法是對的，這確實是個比較器，2v是v13過來的，下午把v13去掉以后，就是個比較器。這是部分電路，等我把比較完整的電路圖貼上來，在請高手幫我分析一下啊。



在請各位高手再幫我分析一下，N10C,N1C的作用分別是什么？X2/6是輸入電壓為3-15v的可調電壓信號，OUT1為電壓取樣信號正常輸出時為-5v。OUT8為電壓調節，輸出out2去穩壓環節。請大俠幫忙分析，謝謝！

  OUT8分析            http://bbs.dianyuan.com/topic/755601

我一直對這個C65的電容很是糾結到底是積分呢還是其他呢？請高手幫忙解釋下

比較器。C65應該只是一個補償。

謝謝！如何區分電容是補償用還是積分用？幫忙分析一下第二個圖。

幫頂，我也想學一下運放

這個電容應該算是積分用的,防止交流信號對電路的影響,取值一般不大,輸出端出現兩伏的電壓應該是電路振蕩了,不是后面的二極管過來的,九腳低于十腳的話八腳應該拉低,后面二極管過來的電平有一定的阻抗,應該能拉到負電位,有兩伏電壓很可能是振蕩了.拿示波器看一下就知道了

昨天我認真翻了下以前的模電書，發現這個確實是比較器，書上講這個是遲滯比較器，一般這種比較器有個特點是從輸出端引出通過分壓一定會引到運放的同名端。我現在是這樣區分的不知對不對？

2v是v13過來的，下午把v13去掉以后，就是個比較器,輸出就兩種狀態，+15v和-15v。



不可能從那里過來

對的，是比較器，但是輸出反向接一個二極管有點不明白，全圖傳上來看一下。

應該是低壓有效，拉低電壓，實現反饋。

求運放資料

把這個分析完了，后面還有大餐，這只是開胃菜，，，高手都來看看吧

當輸出高電平時，因為二極管的阻斷，使其不能對N1C的9腳產生影響，當為-15v時二極管導通，此時會對N1C的9腳產生影響。N1C比例反相加法器的一路發生變化，對其輸出會有變化，從而影響out2.

如果是V13過來的,那就是過來的電流夠大,運放拉不到零.這種情況下長時間運放會發熱壞掉.還有一種情況就振蕩了,把V13去掉后破壞了它的振蕩條件,停振了.
