我們在做LED燈珠排布時，常見的下面幾中模式，請大家評論一下各種方式的優點和缺點及對燈具的壽命影響！！
【討論】LED串聯并聯混聯方式對光源性能的影響
全部回復(12)
正序查看
倒序查看

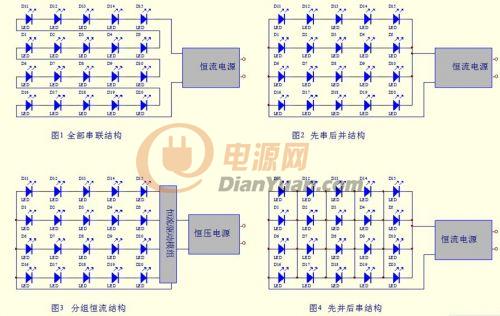

圖1 優點：電路設計簡單，LED的電流分配均勻，LED的工作電流與電源輸出電流相當，LED的Vf不用考慮，根據電源電壓輸出范圍，只要不出現大量LED短路，燈具能保證點亮，只是亮度降低。
缺點：有一顆LED開路損壞，整燈不亮，造成熄燈的嚴重后果。而且，驅動輸出電壓相對比較高，對鋁基板的絕緣要求比較高。
圖2 優點：電源輸出電壓比較低，生產過程簡單。當幾串的Vf在相同的狀態下，整燈工作正常，LED的工作電流不變。
缺點：對LED的Vf要求比較嚴格。若Vf差別比較大，電流分配既不平均。某一串的Vf相對比較低的情況下，此串工作電流急劇增大，溫度過高，光衰嚴重。若有單顆LED擊穿，此串電流劇增，LED會過電流開路，此時，驅動輸出的電流全部分配在其他幾路LED上，所有LED將工作在過電流狀態，Vf相對比較低的一串電流會更大，導致結果，所有LED過熱損壞，整燈熄滅，且幾乎所有LED光衰嚴重，無返修價值。若有一顆LED開路，也會照成同樣的結果。
圖3 優點：采用分路恒流模式，不考慮LED的Vf，若有單顆擊穿損壞，不會影響其他LED的正常工作，若有單顆LED開路，此串不亮，其他各串可以正常工作，電流穩定，不影響其他各串的正常工作，不會造成熄燈的嚴重后果。功能擴展比較方便，恒流模塊的附加功能可以進行二次開發，可增加各種保護功能例如溫控、時控、調光等功能。
缺點：電路相對復雜，對工人的素質要求相對比較高，成本略有增加。
圖4 優點：如果LED的Vf相對接近的話，此電路工作相對比較穩定。并聯的越多，此電路穩定性越高。
缺點：如果有一顆LED的Vf比較低，那么這顆LED的工作電流會比較大，造成光衰或過電流開路，對其他的LED影響比較小，并聯的同一列電流分配后略有增加，不會造成熄燈的嚴重后果。
0
回復
@larry98012
圖1 優點：電路設計簡單，LED的電流分配均勻，LED的工作電流與電源輸出電流相當，LED的Vf不用考慮，根據電源電壓輸出范圍，只要不出現大量LED短路，燈具能保證點亮，只是亮度降低。 缺點：有一顆LED開路損壞，整燈不亮，造成熄燈的嚴重后果。而且，驅動輸出電壓相對比較高，對鋁基板的絕緣要求比較高。圖2 優點：電源輸出電壓比較低，生產過程簡單。當幾串的Vf在相同的狀態下，整燈工作正常，LED的工作電流不變。 缺點：對LED的Vf要求比較嚴格。若Vf差別比較大，電流分配既不平均。某一串的Vf相對比較低的情況下，此串工作電流急劇增大，溫度過高，光衰嚴重。若有單顆LED擊穿，此串電流劇增，LED會過電流開路，此時，驅動輸出的電流全部分配在其他幾路LED上，所有LED將工作在過電流狀態，Vf相對比較低的一串電流會更大，導致結果，所有LED過熱損壞，整燈熄滅，且幾乎所有LED光衰嚴重，無返修價值。若有一顆LED開路，也會照成同樣的結果。圖3 優點：采用分路恒流模式，不考慮LED的Vf，若有單顆擊穿損壞，不會影響其他LED的正常工作，若有單顆LED開路，此串不亮，其他各串可以正常工作，電流穩定，不影響其他各串的正常工作，不會造成熄燈的嚴重后果。功能擴展比較方便，恒流模塊的附加功能可以進行二次開發，可增加各種保護功能例如溫控、時控、調光等功能。 缺點：電路相對復雜，對工人的素質要求相對比較高，成本略有增加。圖4 優點：如果LED的Vf相對接近的話，此電路工作相對比較穩定。并聯的越多，此電路穩定性越高。 缺點：如果有一顆LED的Vf比較低，那么這顆LED的工作電流會比較大，造成光衰或過電流開路，對其他的LED影響比較小，并聯的同一列電流分配后略有增加，不會造成熄燈的嚴重后果。
頂一下，懂得過來討論討論
0
回復
@larry98012
圖1 優點：電路設計簡單，LED的電流分配均勻，LED的工作電流與電源輸出電流相當，LED的Vf不用考慮，根據電源電壓輸出范圍，只要不出現大量LED短路，燈具能保證點亮，只是亮度降低。 缺點：有一顆LED開路損壞，整燈不亮，造成熄燈的嚴重后果。而且，驅動輸出電壓相對比較高，對鋁基板的絕緣要求比較高。圖2 優點：電源輸出電壓比較低，生產過程簡單。當幾串的Vf在相同的狀態下，整燈工作正常，LED的工作電流不變。 缺點：對LED的Vf要求比較嚴格。若Vf差別比較大，電流分配既不平均。某一串的Vf相對比較低的情況下，此串工作電流急劇增大，溫度過高，光衰嚴重。若有單顆LED擊穿，此串電流劇增，LED會過電流開路，此時，驅動輸出的電流全部分配在其他幾路LED上，所有LED將工作在過電流狀態，Vf相對比較低的一串電流會更大，導致結果，所有LED過熱損壞，整燈熄滅，且幾乎所有LED光衰嚴重，無返修價值。若有一顆LED開路，也會照成同樣的結果。圖3 優點：采用分路恒流模式，不考慮LED的Vf，若有單顆擊穿損壞，不會影響其他LED的正常工作，若有單顆LED開路，此串不亮，其他各串可以正常工作，電流穩定，不影響其他各串的正常工作，不會造成熄燈的嚴重后果。功能擴展比較方便，恒流模塊的附加功能可以進行二次開發，可增加各種保護功能例如溫控、時控、調光等功能。 缺點：電路相對復雜，對工人的素質要求相對比較高，成本略有增加。圖4 優點：如果LED的Vf相對接近的話，此電路工作相對比較穩定。并聯的越多，此電路穩定性越高。 缺點：如果有一顆LED的Vf比較低，那么這顆LED的工作電流會比較大，造成光衰或過電流開路，對其他的LED影響比較小，并聯的同一列電流分配后略有增加，不會造成熄燈的嚴重后果。
幫頂下~~~
0
回復
@larry98012
圖1 優點：電路設計簡單，LED的電流分配均勻，LED的工作電流與電源輸出電流相當，LED的Vf不用考慮，根據電源電壓輸出范圍，只要不出現大量LED短路，燈具能保證點亮，只是亮度降低。 缺點：有一顆LED開路損壞，整燈不亮，造成熄燈的嚴重后果。而且，驅動輸出電壓相對比較高，對鋁基板的絕緣要求比較高。圖2 優點：電源輸出電壓比較低，生產過程簡單。當幾串的Vf在相同的狀態下，整燈工作正常，LED的工作電流不變。 缺點：對LED的Vf要求比較嚴格。若Vf差別比較大，電流分配既不平均。某一串的Vf相對比較低的情況下，此串工作電流急劇增大，溫度過高，光衰嚴重。若有單顆LED擊穿，此串電流劇增，LED會過電流開路，此時，驅動輸出的電流全部分配在其他幾路LED上，所有LED將工作在過電流狀態，Vf相對比較低的一串電流會更大，導致結果，所有LED過熱損壞，整燈熄滅，且幾乎所有LED光衰嚴重，無返修價值。若有一顆LED開路，也會照成同樣的結果。圖3 優點：采用分路恒流模式，不考慮LED的Vf，若有單顆擊穿損壞，不會影響其他LED的正常工作，若有單顆LED開路，此串不亮，其他各串可以正常工作，電流穩定，不影響其他各串的正常工作，不會造成熄燈的嚴重后果。功能擴展比較方便，恒流模塊的附加功能可以進行二次開發，可增加各種保護功能例如溫控、時控、調光等功能。 缺點：電路相對復雜，對工人的素質要求相對比較高，成本略有增加。圖4 優點：如果LED的Vf相對接近的話，此電路工作相對比較穩定。并聯的越多，此電路穩定性越高。 缺點：如果有一顆LED的Vf比較低，那么這顆LED的工作電流會比較大，造成光衰或過電流開路，對其他的LED影響比較小，并聯的同一列電流分配后略有增加，不會造成熄燈的嚴重后果。
那有沒有什么更好的辦法嗎
