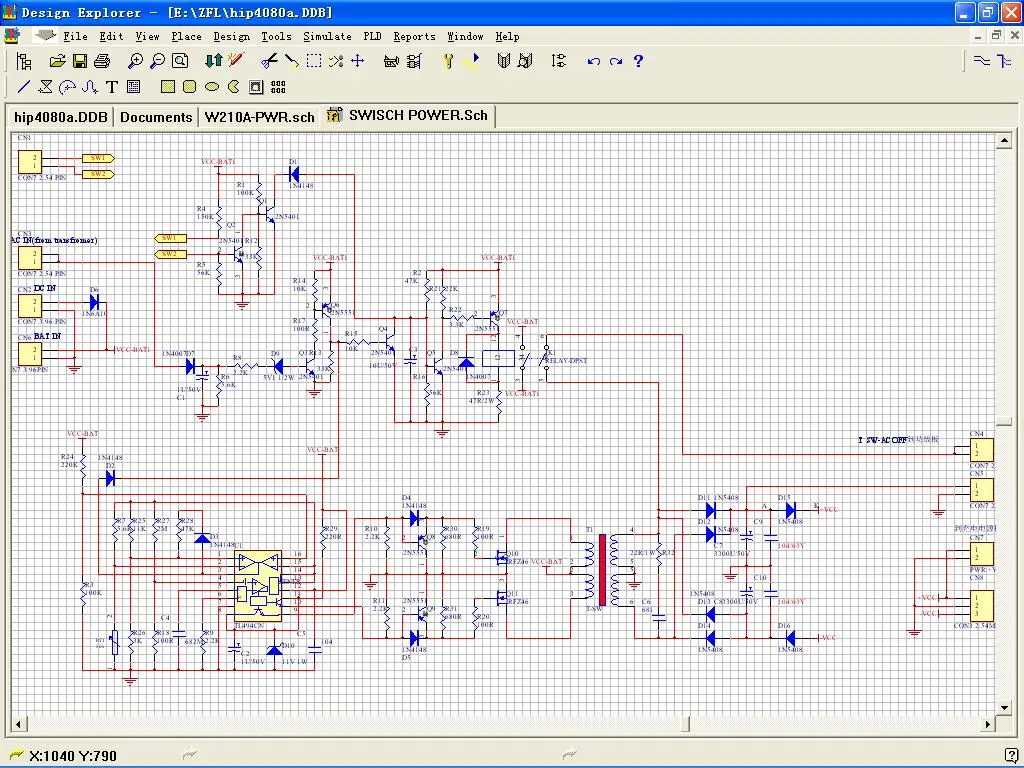

這個逆變電源是采用12V逆成+/-33V的用來帶一個80W的便攜式音箱的,它的PWM頻率是36K,不知為什么我只要加上在TL494的9腳和10腳加上那兩個尖峰吸收電路后電源帶負載后電源就開始發出絲絲聲,然后PWM方波就開始抖動,不帶負載一切正常,請各位高手指點!!
0
回復
@zuofulin
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/39/1141212354.jpg');}"onmousewheel="returnimgzoom(this);">這個逆變電源是采用12V逆成+/-33V的用來帶一個80W的便攜式音箱的,它的PWM頻率是36K,不知為什么我只要加上在TL494的9腳和10腳加上那兩個尖峰吸收電路后電源帶負載后電源就開始發出絲絲聲,然后PWM方波就開始抖動,不帶負載一切正常,請各位高手指點!!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1141213128.jpg');}" onmousewheel="return imgzoom(this);">

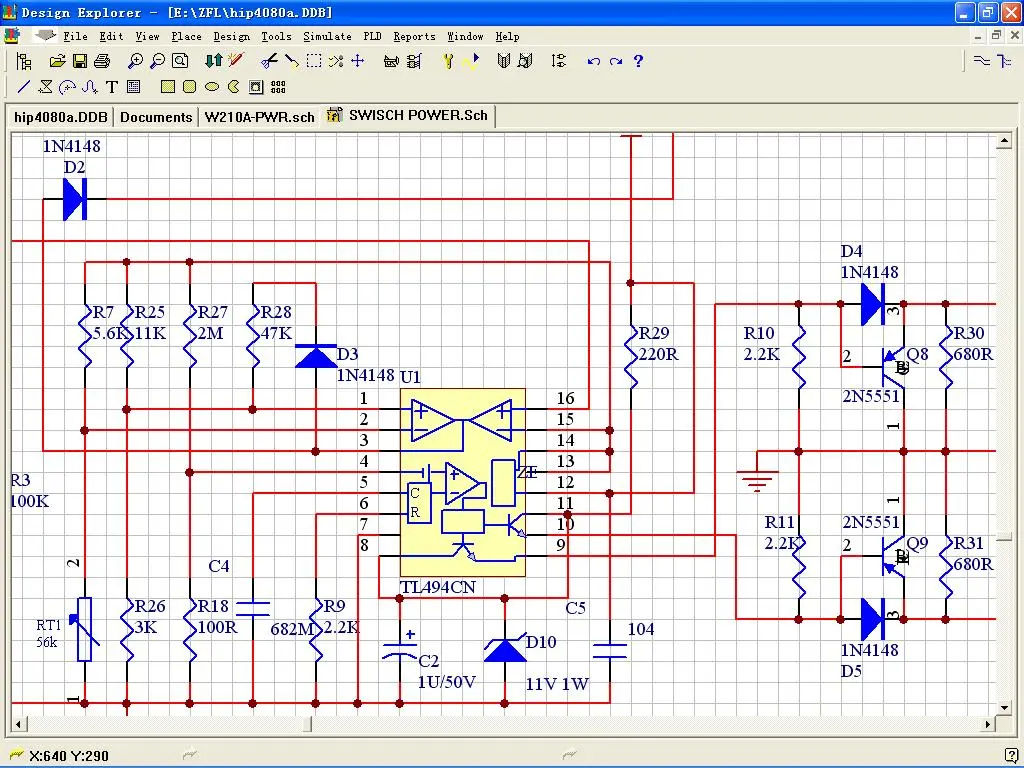

Q8 D4,Q9D5加上之后電路帶載就不正常,是功放后級帶上4歐或8歐負載
0
回復
@zuofulin
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/39/1141213128.jpg');}"onmousewheel="returnimgzoom(this);">Q8D4,Q9D5加上之后電路帶載就不正常,是功放后級帶上4歐或8歐負載

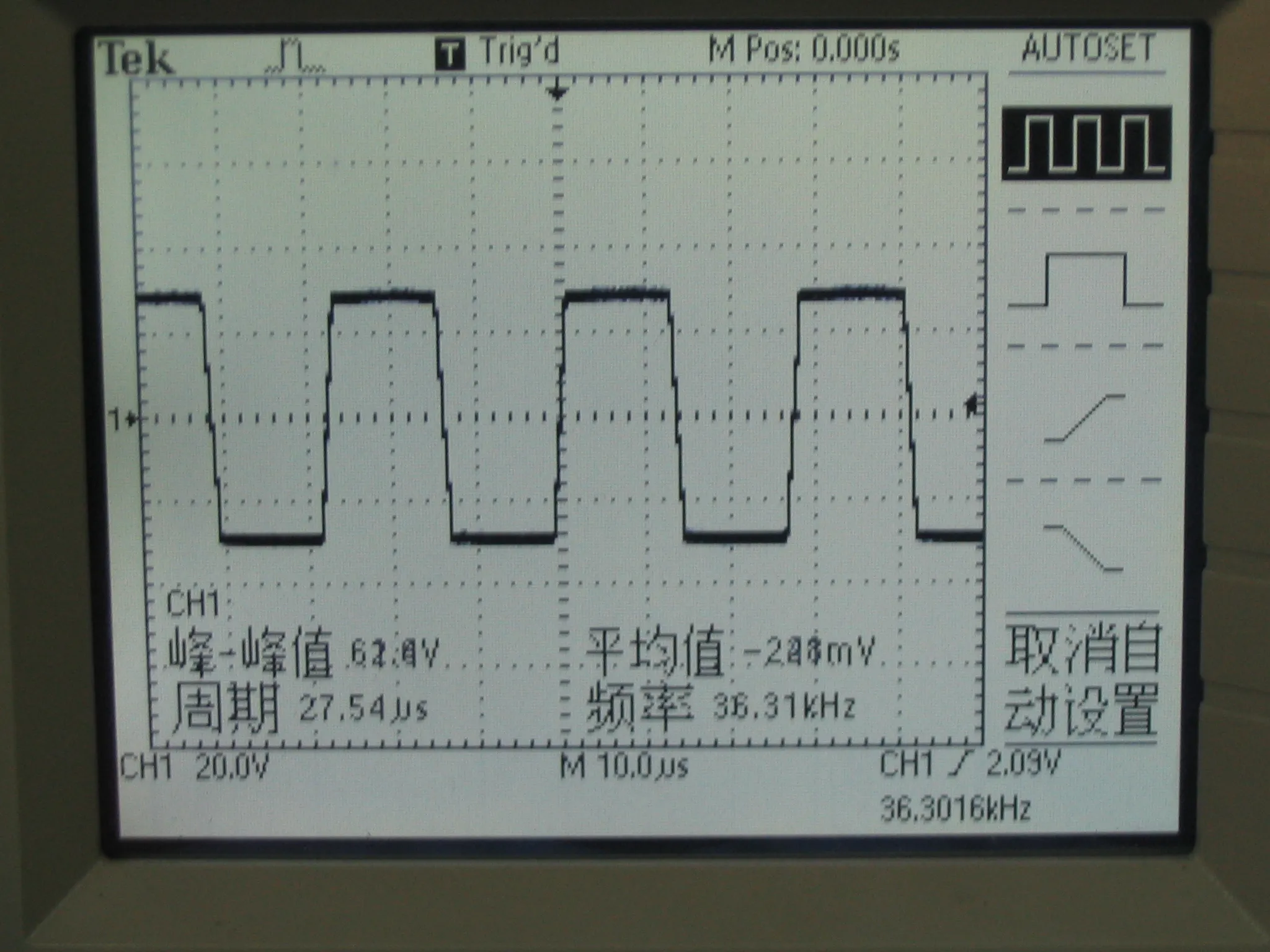

空載時變壓器次級的PWM波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1141214026.jpg');}" onmousewheel="return imgzoom(this);">

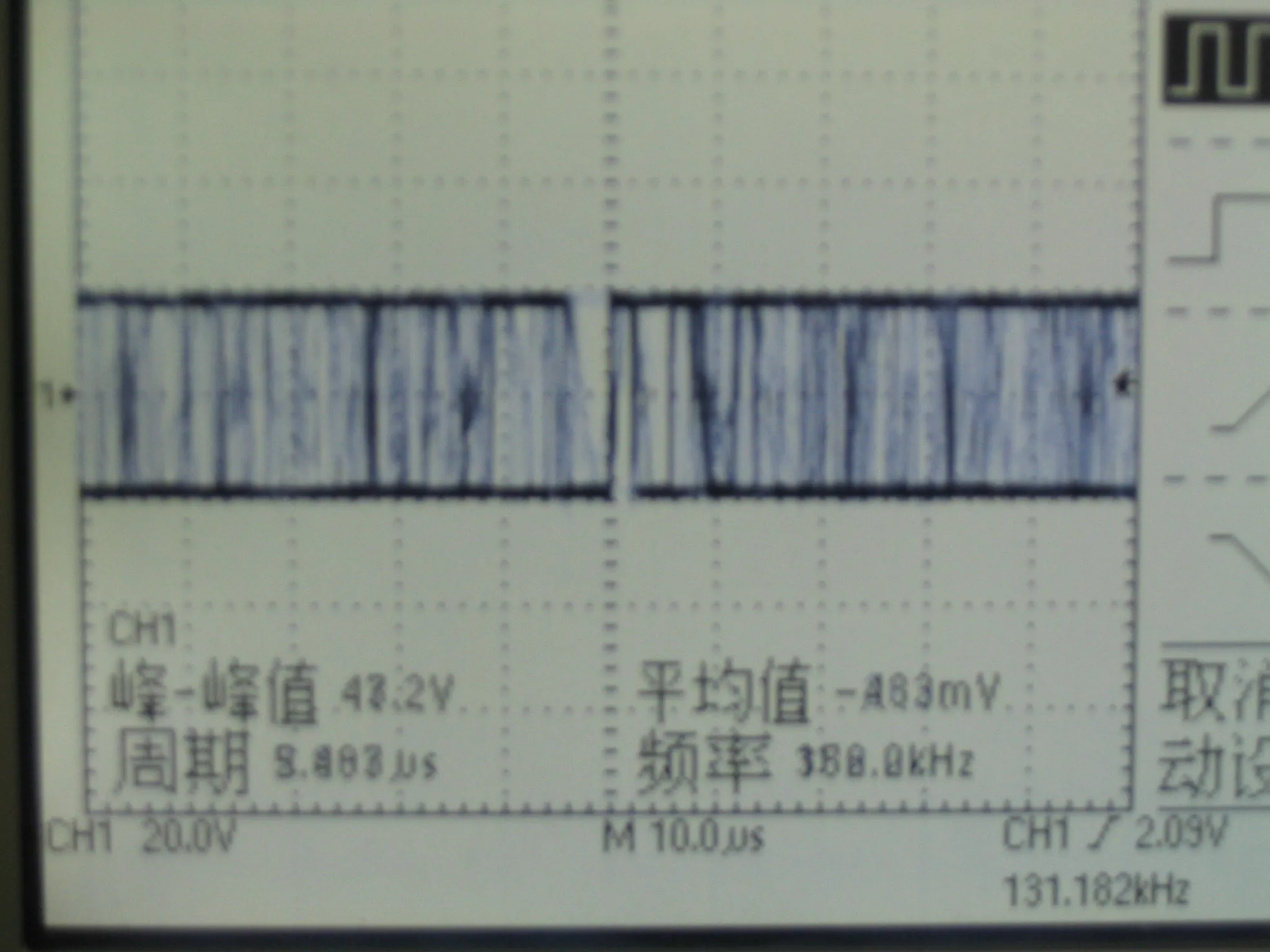

功放帶4歐負載空載時變壓器次級的PWM波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1141214676.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1141214026.jpg');}" onmousewheel="return imgzoom(this);">
功放帶4歐負載空載時變壓器次級的PWM波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1141214676.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@zuofulin
空載時變壓器次級的PWM波形[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/39/1141214026.jpg');}"onmousewheel="returnimgzoom(this);">功放帶4歐負載空載時變壓器次級的PWM波形[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/39/1141214676.jpg');}"onmousewheel="returnimgzoom(this);">

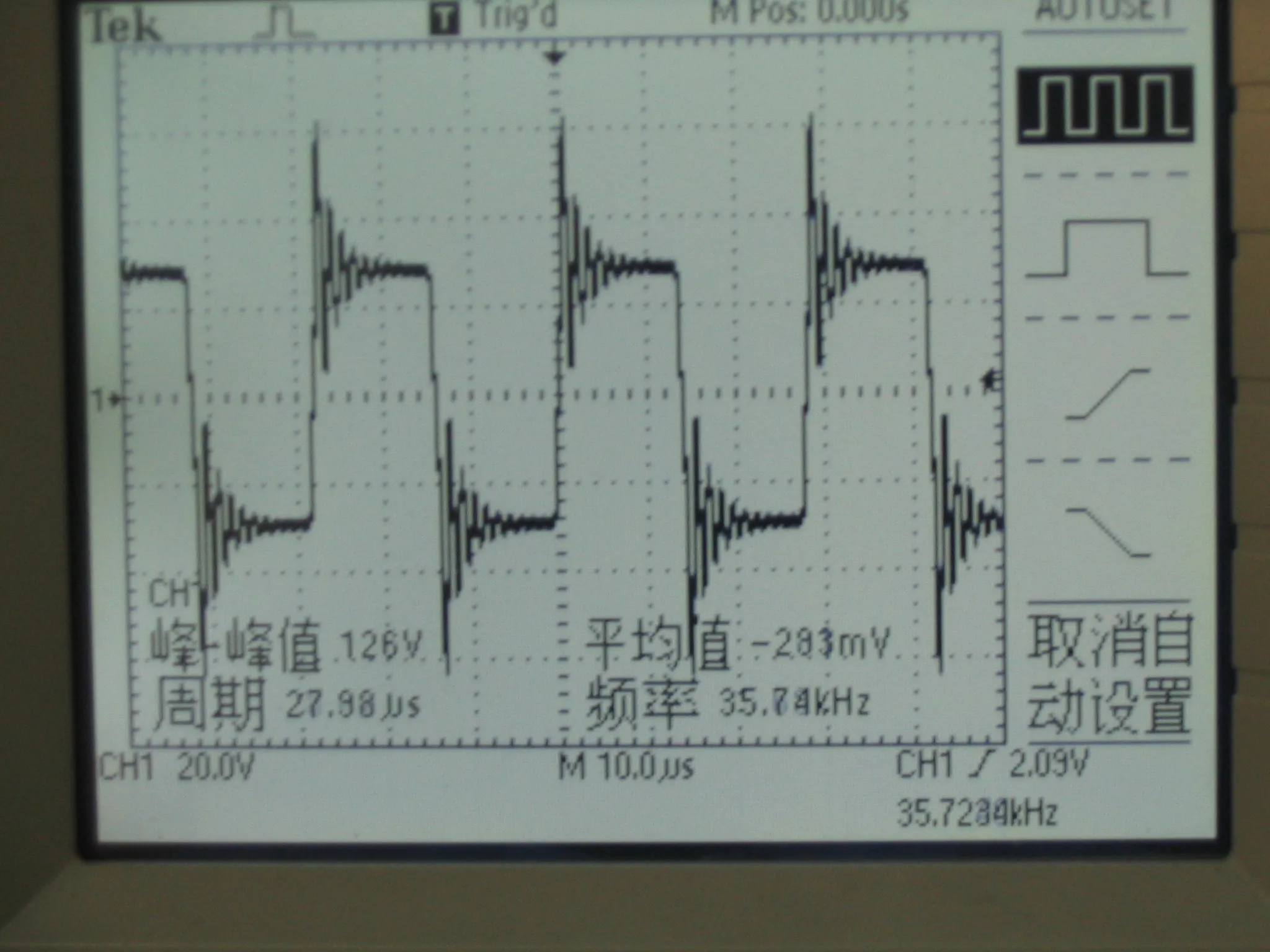

去掉尖Q8D4和Q9D5電路后的波形--電路帶負載能工作但空載尖峰太高,功放輸出噪聲太高,
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1141217190.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1141217190.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@zuofulin
去掉尖Q8D4和Q9D5電路后的波形--電路帶負載能工作但空載尖峰太高,功放輸出噪聲太高,[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/39/1141217190.jpg');}"onmousewheel="returnimgzoom(this);">

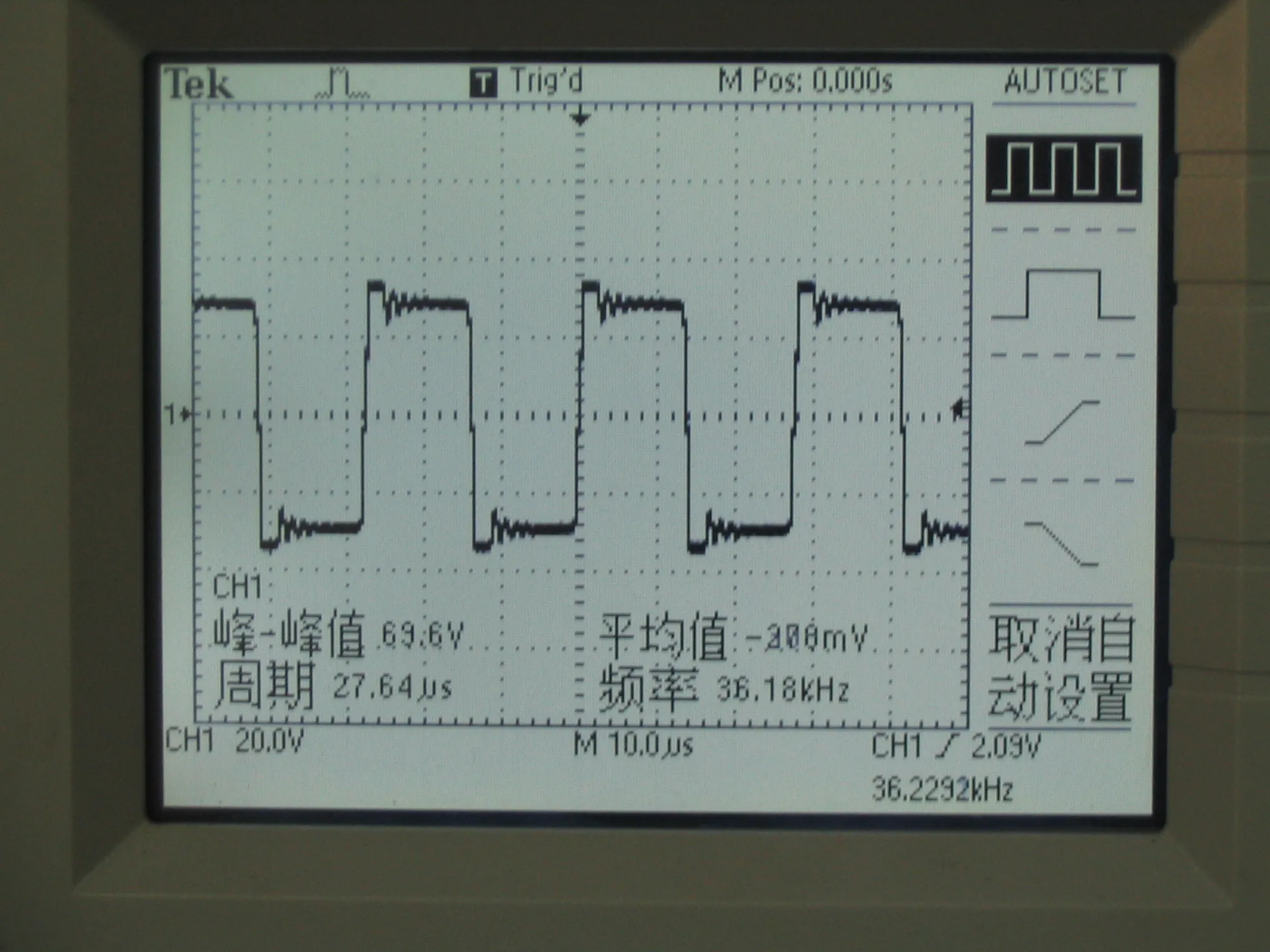

在+VCC和-VCC上并一個2．7K3W的電阻后尖峰下降很多,
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1141220250.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1141220250.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@zuofulin
去掉尖Q8D4和Q9D5電路后的波形--電路帶負載能工作但空載尖峰太高,功放輸出噪聲太高,[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/39/1141217190.jpg');}"onmousewheel="returnimgzoom(this);">
+VCC加LC或RC試試
