場幅?數字示波器?
  如果是普通示波管的,先查垂直輸出的高壓電源(100多v)

是CRT的,不是LCD的.兄弟可否說清楚一點啊

  CRT和示波管好象不是一回事吧?
  你的信息太少.所謂場幅應該是垂直掃描部分.有許多情況.
  如果是雙蹤要看兩個通道是否都一樣.兩的問通道前面是分開的,后面是合一的.
  后面最后一級放大是一百多V的電源,這個電壓低會出現上下削頂.
  波形不變,幅度不夠是增益不足,內部有兩個通道分別的調整微形電位器,也可能某級放大有問題.
  也有一種故障是上端或下端有削頂,另一端正常,這一般是輸出級有三極管壞了.
  如果有另一臺示波器,逐級測波形就容易找故障點.
  如果你在南京我可以幫你修.要么把現象描述的詳細點,這種故障還是較容易修的.

謝謝老兄,這么晚還在回我的貼子.明天,我將示波器的故障用相機照下來,可能這樣就比較好溝通了.我在東莞!

**此帖已被管理員刪除**

4000V,很少有4000V的,有的CTR用高壓帽的可能有2000-4000V.
我的電話是:0769-83644519  87283591  東莞塘廈鎮.我修的示波器最少也有上千臺了.從2000年開始的,一直做此項工作.

你的示波器可能是Y電路有問題,也有可能是聚焦或亮度電路有問題也會影響的;一般X掃描是45-75V,Y掃描在150-250V,聚焦在1000-4000V,很少有4000V的,大部分機在2000V,有的CTR用高壓帽的可能有2000-4000V.
我的電話是:0769-83644519  87283591  東莞塘廈鎮.我修的示波器最少也有上千臺了.從2000年開始的,一直做此項工作.

我的泰克-485示波器只有一條線.雙蹤一樣,查過各級電壓正常.還有救嗎?

是CRT的嗎(如果不是液晶LCD的那種),也是可以搞好的,不知你說的具體情況:雖是只顯示一條線,能正常示波嗎,如果能正常示波,就有可能是電子開關集成塊壞了,如查只是一條線而無法進行測試,則也是Y掃描有問題.示波器上X掃描只用兩只管,負責水平掃描, 而Y掃描負責上下拉開幕,用的是4只管.你仔細查查吧.

謝謝,兄臺.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/47/1162483410.jpg');}" onmousewheel="return imgzoom(this);">

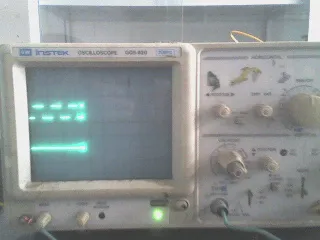

請教我這臺示波哭器是什么原因.(水平方向只能顯示一半)

多謝指教,查為X輸出一電感開路,由于沒標值,現用一電阻和電容并聯代替可正常工作.請問是否可以幫我查查固緯G0S-620上L501電感是多大啊.

可用120-220uH的電感代替, 也可以直接用導線代替, 電感主要是消除高頻干擾, 防止出現雜波和毛刺.

如果掃描線不可調到右邊的話,根據我的維修經驗判斷,應該是X通道中的驅動晶體的C極電阻(100K)開路.我想你的晶體肯定換了嘛,那你有幾個100K的電阻,都檢查一下.

謝謝,兄臺!

本人有一臺2004年生產的日本巖崎示波器,數字顯示, 因為打雷將微電腦板擊壞,此機使用時間最多三個月, 現在示波管一只, 可用于20M-60M的示波器, 價格1000元, 如有需的要朋友可以和我聯系.
    0769-87283591

本人有一揚中科泰CA8020A示波器顯示很淡,輝度調到最大了很淡,不知道是什么問題,望高手幫幫看看............

紅花COS5021CH示波器,有光點,操作無效,檢查發現6R23 6R30燒焦,
不知哪位能幫忙查一下阻值.多謝了!!!在線急等!!!

這應是日本菊水的20M雙通道示波器, 你試一下吧, 我記不太清了, 47R 4K7  47K, 反正就是這三個阻值之一, 如果是你應該可以判斷出,如果是1/4W功率性的就是47R. 否則為47K

聚焦電路有問題, 可能是那個幾M的電阻開路, 或是可調電位器開路,
還有亮路調節電位器或是電阻開路,阻值變大均有可能.

這臺示波器應是20M雙通道的, 電路可參考江蘇揚中光電廠生產的8020示波器維修. 基本一樣.

請問各位同行高手,我有一臺CRT示波器(V-5030)水平掃描(X軸)拉不開是什么原因?有一臺只有一個亮點(同型號)?

有一組一百V出頭的電源,用于X、Y輸出級,第二臺很可能是這組電源有問題.
第一臺也先查電源,然后查鋸齒波發生電路,再順著X軸放大器通路查.
我修過的示波器中有一個日本品牌的,內部連線插頭中的簧片折斷的較多,如果剛好在X信號或電源通道上也會有這樣的現象.
可以用一任意波形的信號(示波器本身的校準信號也可以)從X軸信號輸入端輸入,如果水平能拉開就是鋸齒波發生電路的問題.
看一下示波器原理,可以根據現象分析出是哪一部分的原因.

謝謝指點,好思路,只是我這里沒有電路圖,鋸齒波發生電路很難找到,我只好那好的機子用電壓比較法來找故障了

請問各位同行哪里有示波器專修培訓

你好,能否提供一份健伍CS-4125A示波器高壓電源部隊的圖紙.謝謝.

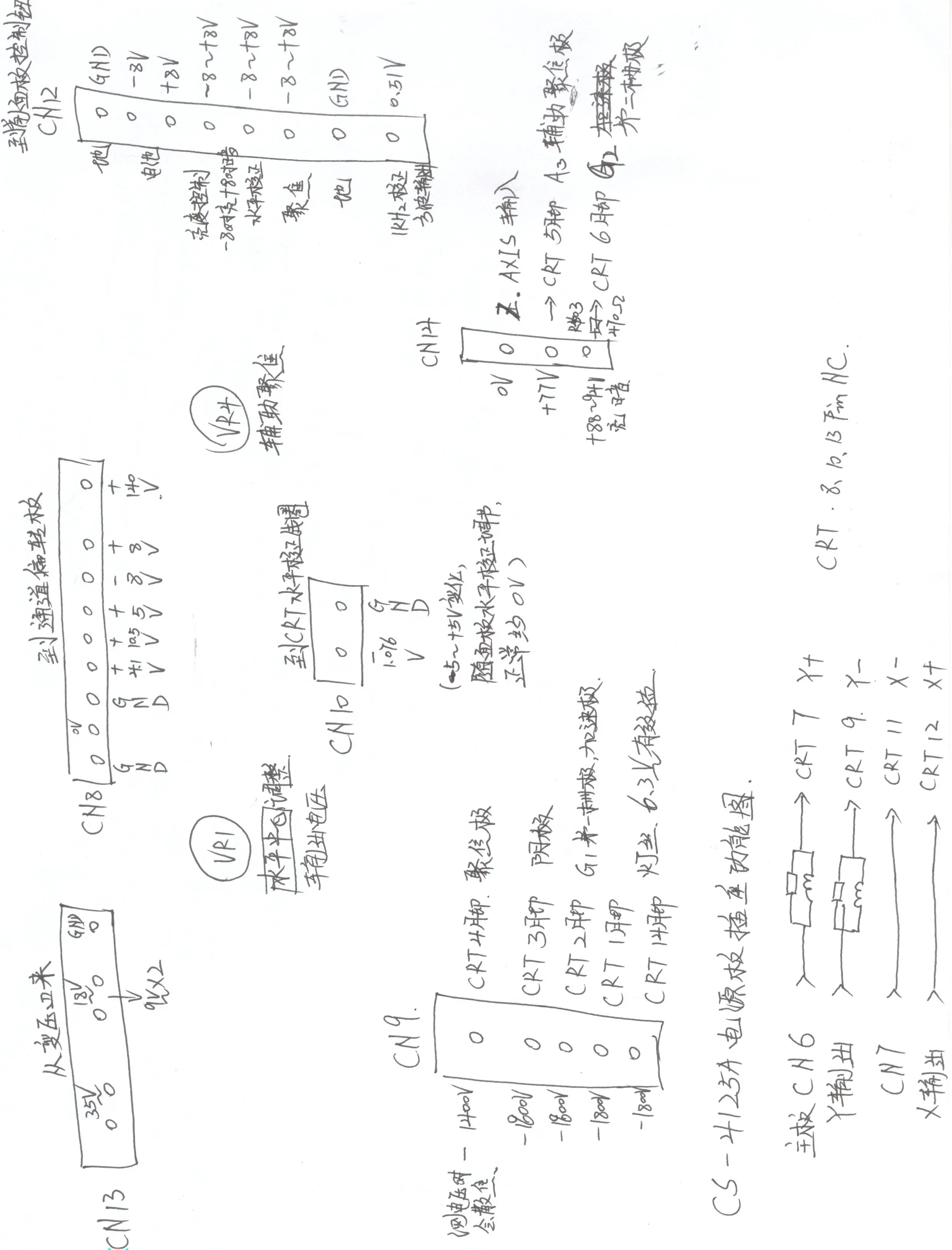

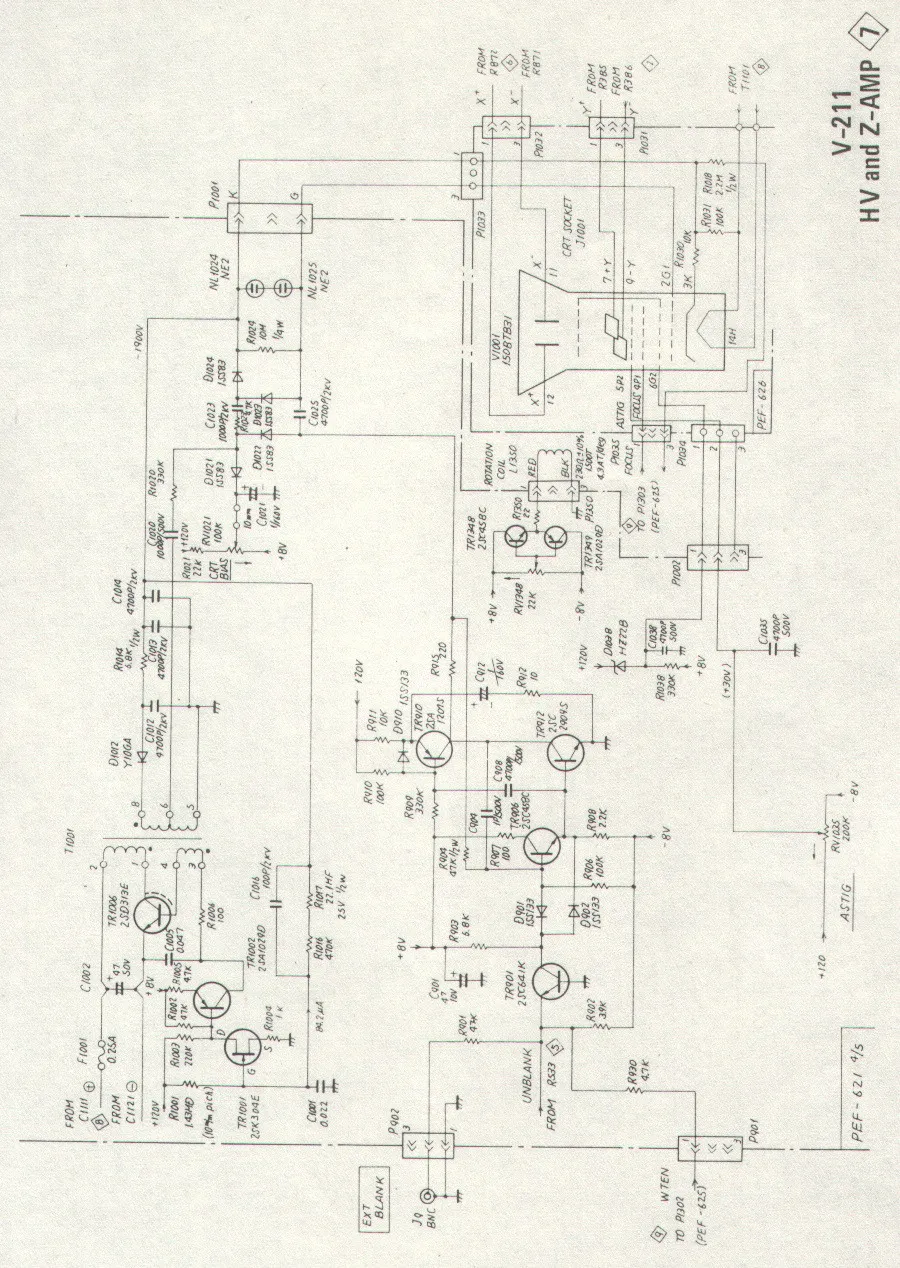

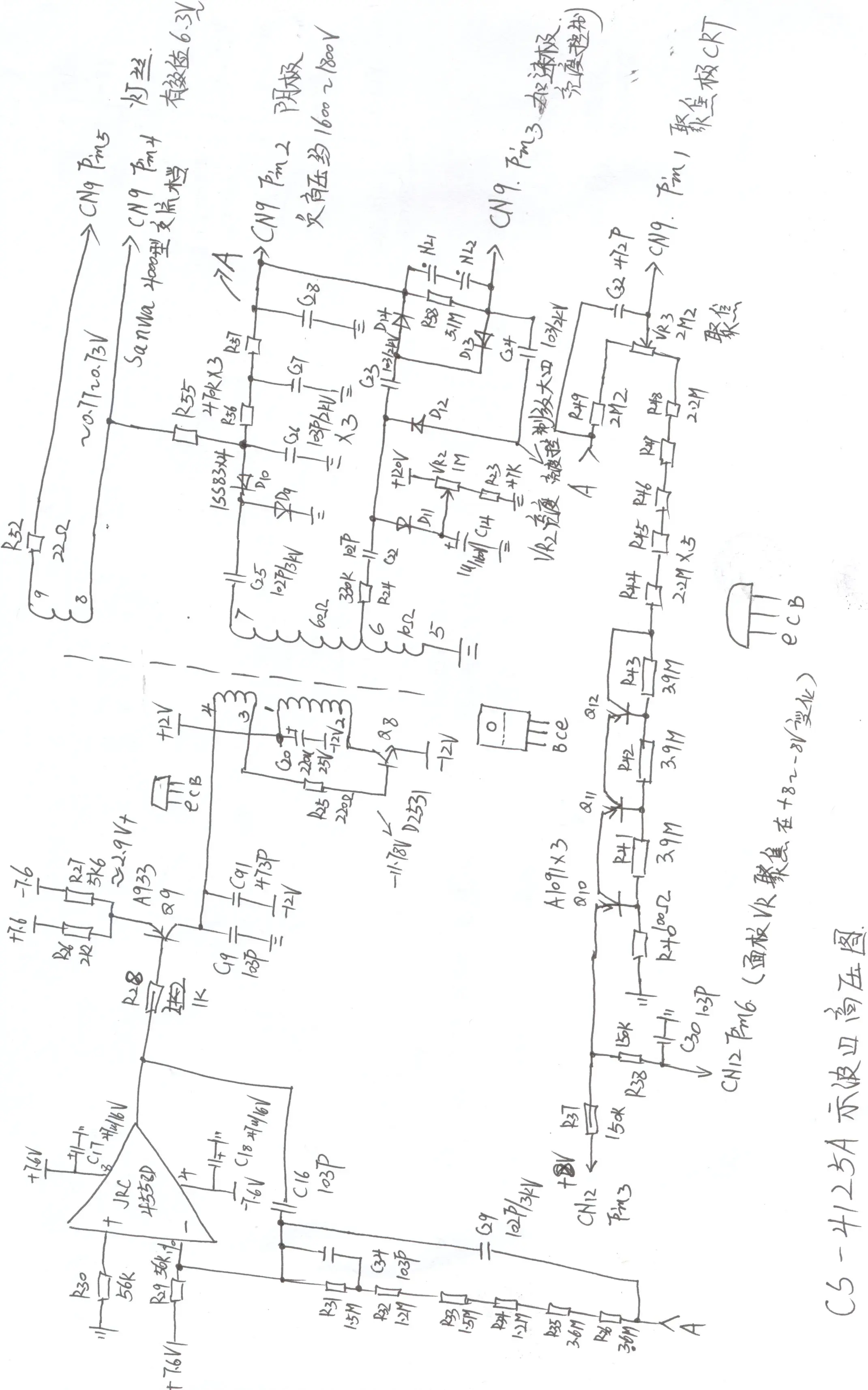

好久了,終于有一兩天的時間來修示波器了.通過一天的繪制和查找資料,現將找到的資料及手繪的電路圖提供給大家參考.并請高人指點一下其中“增輝電路”的原理.謝謝.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/415111201502289.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/415111201502356.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/415111201502457.jpg');}" onmousewheel="return imgzoom(this);">

我的菊水cos5020TM情形也是像第11樓的圖一樣,不能調到右邊,該怎麼修呢?

上海有修理示波器嗎

請問高頻高壓二極管Y-10GA的參數/可以用什么二極管來代替?

我也有一臺這樣的示波器故障差不多,只不過那半條線可以水平移動.是怎么回事呢?
