P管或許好做些

按照您的說法  將IRF3205 改為p管-IRF4905

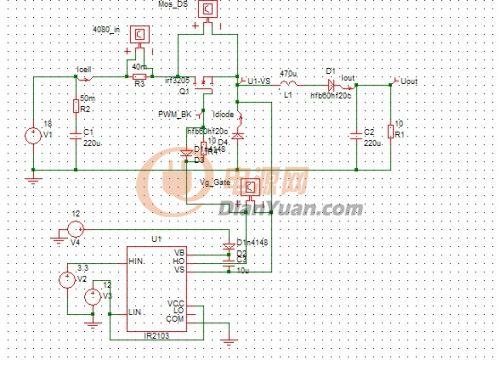

現在電路圖是這樣的：



這個電路能用  仿真的結果告之我兩個地方需要改進：
1.MOS管的關斷電流太小

2.穩壓管15V 的功耗過大

由于我是輸入接入光伏組件  當使用到降壓模式時  組件功率已經不怎么大了

在加上 我的主拓撲不是同步整流  功耗也比較大 所以 希望能用最小的功耗去

驅動這個管子

請您幫忙看看 有沒有好的解決辦法！

不勝感激！！

你的圖看不大清晰，不明白你的穩壓管是干嘛用的？  還有你的驅動信號怎么不是對地驅動呢？？？

那個穩壓管沒有用 ！謝謝您指出。

另外 三極管不是對地驅動啊   我改變的是P管 的GS的電壓

您看清晰的圖。

不明白 您說的對地驅動該怎么畫圖

如果我三極管導通 那么我的GS間就是輸入電壓的值了（輸入電壓范圍為14V-22V）

目前這個驅動確實存在問題  不能使柵源極電壓穩定。

如果使用電壓分壓 倒是可以 只是 使用到BUck模式時  輸入功率已經不怎么大了。既要能有足夠大的充電電流 又要功耗小...實在不好用分壓。

愁啊。

現在唯一能想到的辦法是加一個隔離的電源  然后用光耦給電源輸出的浮地12V

用光耦給原來的N管

不知這種方法可行否？

請您指點！



 這不就是你的驅動源嗎？  對地驅動就是“—”的接地，"+"接到PMOS的G極啊

呵呵 您誤解了 那個只是觀測的模塊

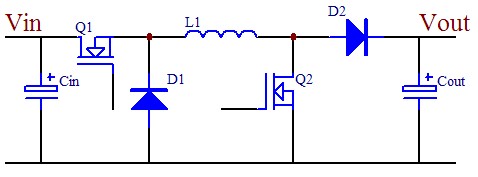

實際的是這樣的：



哦 ，如果是這樣的話，你就要注意你的三極管選擇了。另外還有R2阻值。保證足夠的灌拉電流能力就行!
