關于反激電路設計的若干疑問。新手求解。

本人最近剛剛入手這個行業。所以很多不懂的，勿怪啊。學習階段。

很多問題，

1：TL431和PC817參數計算時，很多資料里通常假定一個IKA=20ma的參數，是不是也可以取其它值？這個參數的取

定有什么根據？最后反激電路穩定輸出后是不是電流就是20ma？TL431的IKA從1ma-100ma變化是不是和

某個參數有線性關系，為什么datasheet上沒看到這方面的信息？

2：Vka這個參數在設計中是不是不很重要，Uka不等于2.5V，只要保證上下限就行？因為看了很多文章都對這個提的很少。

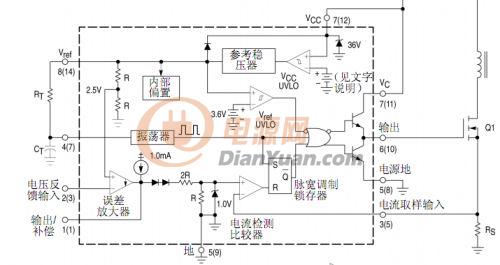

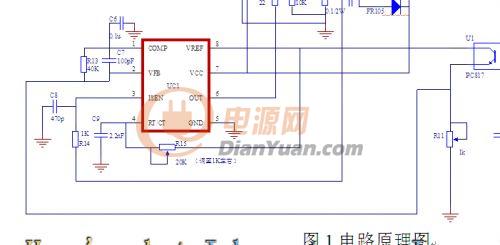

3：假設UC3842是2腳VFB接光耦的反饋，那么當2腳反饋大于2.5V時，誤差放大器的輸出是個什么樣的情況？

。

全部回復(7)

只看樓主

正序查看

倒序查看

萍水相豐

LV.7

2011-08-14 11:32

我也是個新手，呵呵，不過我覺得你先單獨看一下pc817和tl431的資料

20mA應該是老手的一個常取的值，而我看到的有以7.8mA和以50mA為極限來取值的，得到的是個范圍，再從中選。

Vka是TL431的陰極電壓值，主要都是用來確定反饋電路中電阻的

這都是我的一些見解，錯的地方還望大師糾正

回復

edie87@163.com

2011-08-14 11:46

1 個人理解,這個Ika只是一個偏置電流,可取10mA,也可取其它值,只要不超過PC817內置的二極管的50mA就行.這個具體值是自己設定的,在PC817二極管的陽極與輸出電壓的正極之間有一個限流電阻,用這個電阻的大小來設定就行了.

2 看看TL431的內部框圖,它內置2.5V參考電壓,檢測輸出電壓的變化,從而起到調壓作用.這些東西很多電源書都有,你再找找吧.

3 放大器輸出什么情況不知道,只知道大于2.5V時(說明輸出電壓升高了),其占空比會減小,從而控制輸出電壓減小,起到穩壓的作用.

回復

avril_sisi

LV.3

2011-08-14 12:42

@edie87@163.com

1個人理解,這個Ika只是一個偏置電流,可取10mA,也可取其它值,只要不超過PC817內置的二極管的50mA就行.這個具體值是自己設定的,在PC817二極管的陽極與輸出電壓的正極之間有一個限流電阻,用這個電阻的大小來設定就行了.2看看TL431的內部框圖,它內置2.5V參考電壓,檢測輸出電壓的變化,從而起到調壓作用.這些東西很多電源書都有,你再找找吧.3放大器輸出什么情況不知道,只知道大于2.5V時(說明輸出電壓升高了),其占空比會減小,從而控制輸出電壓減小,起到穩壓的作用.

那比如說我計算時取20mA，最后會穩定在這個值嗎？
