對瑞凌WS-200A的焊機電路圖進行了測繪,在對所測繪的電路進行分析的時候發現有幾個問題,拿來和大家討論一下,請高手指教。

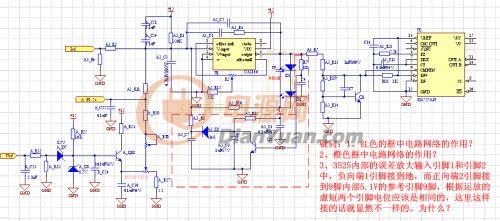

下圖中是所測繪的控制電路原理圖,對圖中的紅色框中的電路網絡和橙色框中的電路網絡不是很明白,這兩個電路網絡的作用是什么?如果運放的輸出引腳輸出高電平那么對于橙色網絡中發光二極管導通,將與其并聯的電容旁路掉了,同時Q2將通過R7導通,Q2的飽和導通壓降VCE是0.6V,則二極管A3_D3將截止,若運放輸出為負值則在紅色的框中12V的電源通過A3_R15將A3_D3導通,然后通過電阻A3_R8連接到運放的負向輸入端2腳。運放的2腳輸入端一個是反饋的電流信號(經過分流器轉換成一個小負極性的的電壓信號),一個是正極性的電流給定信號,兩者都輸入到運放的輸入端進行比較,運放的輸出Ue=-K(Iref-Iof)(K為運放的PI環節放大倍數,Iref為電流給定對應的電壓信號大小,Iof為電流反饋信號的大小),如果運放輸出的是負值,說明Iref>Iof,Q2截止,12V的電源通過A3_R15將A3_D3導通,然后通過電阻A3_R8連接到運放的負向輸入端2腳,給2腳疊加一個正的電壓信號,豈不是相當于更加增大了電流給定值了嗎?所以對紅色網絡電路的作用存在疑問,不知道是我所測繪的電路還存在錯誤還是我分析不正確。
另一個問題是橙色框中,為什么要用2個發光二極管?這兩個發光二極管是黃色,直徑為3mm的黃色發光二極管,和一個電容并聯后又和一個電阻串聯接到運放的2腳,為什么這么接?他的作用是什么,請各位高手指教,非常感謝!本人是在校學生,不存在仿制生產等商業目的,只是學習的目的。望各位前輩指教。非常感謝
