正激電路的理想化波形:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/38/1140231274.jpg');}" onmousewheel="return imgzoom(this);">
變壓器的磁心復位時間為:
              Tist=N3*Ton/N1
輸出電壓:輸出濾波電感電流連續的情況下:
              Uo/Ui=N2*Ton/N1*T
磁心復位過程:

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/38/1140231661.jpg');}" onmousewheel="return imgzoom(this);">

2.反激電路

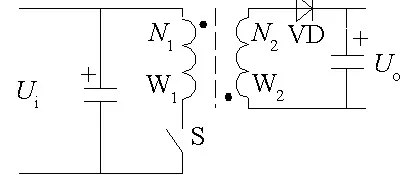

反激電路原理圖
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/38/1140231845.jpg');}" onmousewheel="return imgzoom(this);">
反激電路中的變壓器起著儲能元件的作用,可以看作是一對相互耦合的電感.

工作過程:

2  S開通后,VD處于斷態,N1繞組的電流線性增長,電感儲能增加;

2  S關斷后,N1繞組的電流被切斷,變壓器中的磁場能量通過N2繞組和VD向輸出端釋放.S關斷后的電壓為:us=Ui+N1*Uo/N2

反激電路的工作模式:

2  電流連續模式:當S開通時,N2繞組中的電流尚未下降到零.
   輸出電壓關系:Uo/Ui=N2*ton/N1*toff
2  電流斷續模式:S開通前,N2繞組中的電流已經下降到零.

輸出電壓高于上式的計算值,并隨負載減小而升高,在負載為零的極限情況下, ,因此反激電路不應工作于負載開路狀態.

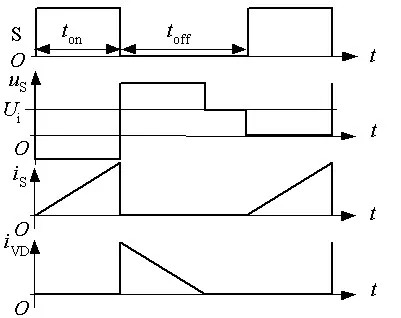

反激電路的理想化波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/38/1140232255.jpg');}" onmousewheel="return imgzoom(this);">

3.半橋電路
半橋電路原理圖
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/38/1140232661.jpg');}" onmousewheel="return imgzoom(this);">
工作過程:

2  S1與S2交替導通,使變壓器一次側形成幅值為Ui/2的交流電壓.改變開關的占空比,就可以改變二次側整流電壓ud的平均值,也就改變了輸出電壓Uo.

2  S1導通時,二極管VD1處于通態,S2導通時,二極管VD2處于通態,

2  當兩個開關都關斷時,變壓器繞組N1中的電流為零,VD1和VD2都處于通態,各分擔一半的電流.

2  S1或S2導通時電感L的電流逐漸上升,兩個開關都關斷時,電感L的電流逐漸下降.S1和S2斷態時承受的峰值電壓均為Ui.

由于電容的隔直作用,半橋電路對由于兩個開關導通時間不對稱而造成的變壓器一次側電壓的直流分量有自動平衡作用,因此不容易發生變壓器的偏磁和直流磁飽和.

半橋電路的理想化波形:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/38/1140232877.jpg');}" onmousewheel="return imgzoom(this);">

兄弟,辛苦了,頂.

支持,繼續!!!

好啊!支持!

路過,幫你頂一下!!

我們群中見過,歡迎群中聊聊.
群號:19445920

呵呵,繼續努力,在哪里聊都是一樣.

ding

能舉幾個想關完整的電路,那就更完善了!

好的!我會讓他完善的!

等待你的佳音.我們會想念你的.

全橋電路
全橋電路原理圖
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/38/1140490247.jpg');}" onmousewheel="return imgzoom(this);">
工作過程:

2  全橋逆變電路中,互為對角的兩個開關同時導通,同一側半橋上下兩開關交替導通,使變壓器一次側形成幅值為Ui的交流電壓,改變占空比就可以改變輸出電壓.

全橋電路的理想化波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/38/1140490452.jpg');}" onmousewheel="return imgzoom(this);">

Very well!To be continued.

thank you!I'm heart at it!

我想如果帖子發的太長就會影響大家閱讀和查找,不如這樣,我再命名<開關電源原理附1>,將常用電路列舉一下.請大家查閱!




未完,待續........................................

Nice talking to you.See you later.Do not work too hard.

我支持你,頂.

好貼,頂!

謝謝!

頂!

好樣的呀!謝謝樓主

推挽電路:

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1141183092.jpg');}" onmousewheel="return imgzoom(this);">
工作過程:

2  推挽電路中兩個開關S1和S2交替導通,在繞組N1和N’1兩端分別形成相位相反的交流電壓,改變占空比就可以改變輸出電壓.

2  S1導通時,二極管VD1處于通態,電感L的電流逐漸上升.

2  S2導通時,二極管VD2處于通態,電感L的電流也逐漸上升.

2  當兩個開關都關斷時,VD1和VD2都處于通態,各分擔一半的電流.S1和S2斷態時承受的峰值電壓均為2倍Ui.

2  S1和S2同時導通,相當于變壓器一次側繞組短路,因此應避免兩個開關同時導通.

好貼  對大家很有幫助 頂

為什么沒把 開關三極管 畫上``
   請您下次給我一個詳細而有簡單的解釋~!~ 謝了`!
  我是一名 學電子的一名學生~~ qq 123425688
   我需要您的幫助!

不錯

感謝你在這里為大家無私奉賢,小弟也正想學開關電源,這些原理我基本上看懂了,就是計算還無從下手
   開關頻率,占空比,線圈匝數比  都將影響輸出電壓,能不能介紹一下這方面啊,哪個因素起決定作用?以什么因素為主?這方面還是感覺不太清楚
