求助PI及各位高手，TNY278輸出不正常怪現象

請PI工程師及各位高手：

用TNY278做5V/2.5A，12V/120mA輸出，寬電壓輸入，現輸出不正常:

狀況1：5V繞組調整431使輸出穩定在2.5V，12V繞組只有1V，EN/UV腳電壓2.1V，BP腳電壓5.78V。

狀況2：當把5V繞組調整431使輸出為穩壓5V時，會不斷重啟，12V繞組依然沒有輸出，EN/UV腳電壓0.9V，BP腳電壓5.787V。

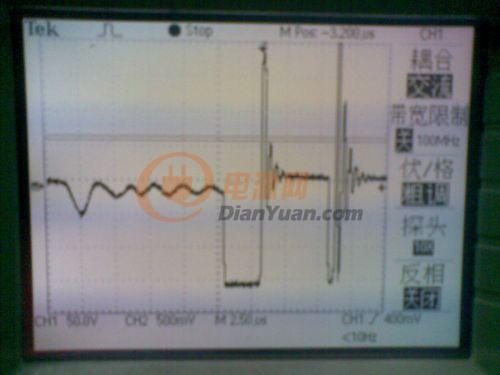

不斷重啟時D腳的波形

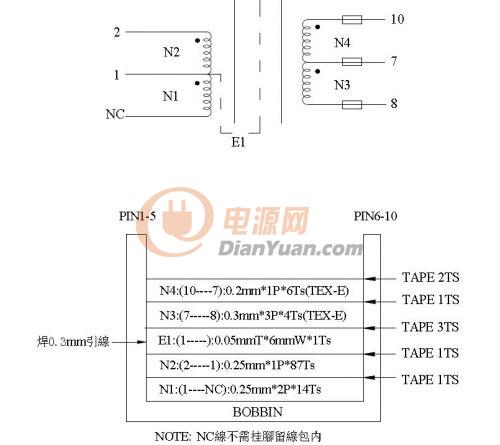

不知變壓器是否正確：

EE16磁芯

初級0.25*1P 87T電感量652uH，漏感70uH

次級0.3*3P 4T

0.2*1P 6T

全部回復(10)

只看樓主

正序查看

倒序查看

wu328

LV.2

2011-07-30 21:43

已證實問題不是出在變壓器上。不知問題是不是出在反饋端，不解的是為什么12V繞組沒電壓？？

回復

wu328

LV.2

2011-08-01 09:15

@wu328

已證實問題不是出在變壓器上。不知問題是不是出在反饋端，不解的是為什么12V繞組沒電壓？？

有高手可以幫忙分析一下嗎？急于出樣啊！！謝謝！！

回復

謝厚林

LV.12

2011-08-01 11:06

@wu328

有高手可以幫忙分析一下嗎？急于出樣啊！！謝謝！！

在光耦的12腳加一個2ｋ的電阻，光耦下的軟啟動電容去掉。

回復

wu328

LV.2

2011-08-01 11:45

@謝厚林

在光耦的12腳加一個2ｋ的電阻，光耦下的軟啟動電容去掉。

431已去掉軟啟動電容，及在光耦1，2腳加2K電阻，還是重啟，謝謝！原因在查找中

回復

wu328

LV.2

2011-08-01 13:21

@謝厚林

在光耦的12腳加一個2ｋ的電阻，光耦下的軟啟動電容去掉。

謝老師，還有其它方法可以試嗎？

回復

wu328

LV.2

2011-08-01 13:57

@謝厚林

在光耦的12腳加一個2ｋ的電阻，光耦下的軟啟動電容去掉。

現發現278D腳有一個64V，640K左右的正弦波

回復

謝厚林

LV.12

2011-08-04 14:30

@wu328

現發現278D腳有一個64V，640K左右的正弦波

應該是BP腳的電容開了，換一個

回復

z77907600

LV.2

2011-08-08 13:42

@謝厚林

應該是BP腳的電容開了，換一個

謝工您這邊有沒有 28W 36W 路燈的方案呢能否發一些資料呢和路燈 50W的zhu5582@126.com

回復

liutom

LV.2

2011-08-08 23:06

發表點個人看法

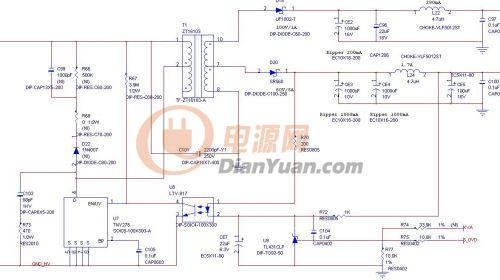

反饋回路 5V的輸出，431工作電壓不能低于2.5V，光耦壓降1.4V，一共3.9V，則還有1.1V可以加在R70上，TNY系列的反饋電流是115微安，如果用817A，50%的傳輸比，則在光耦上只要有230微安就會關閉MOS管的輸出，你這個電路光耦沒有旁路電阻，而431要工作必須要有最小1毫安的電流，建議加1個1K的旁路電阻，這樣就會有1.4毫安左右的旁路電流保證431工作，加上剛才推算的動作電流0.23毫安，大約是1.7毫安左右的工作電流。1.1V/1.7毫安=647歐姆

R70的取值應該在這個值附近

回復

熱帶雨林

LV.5

2011-08-09 00:03

@liutom

發表點個人看法反饋回路5V的輸出，431工作電壓不能低于2.5V，光耦壓降1.4V，一共3.9V，則還有1.1V可以加在R70上，TNY系列的反饋電流是115微安，如果用817A，50%的傳輸比，則在光耦上只要有230微安就會關閉MOS管的輸出，你這個電路光耦沒有旁路電阻，而431要工作必須要有最小1毫安的電流，建議加1個1K的旁路電阻，這樣就會有1.4毫安左右的旁路電流保證431工作，加上剛才推算的動作電流0.23毫安，大約是1.7毫安左右的工作電流。1.1V/1.7毫安=647歐姆R70的取值應該在這個值附近

看一下12V的相位有沒有問題
