有關直接驅動CCFL的話題
現在CCFL驅動很多是AC-DC變換為低DC ,然后再逆變驅動CCFL的,我想應該可以有個AC直接振蕩驅動CCFL,這樣成本應該更低.不過效率也要做高的,不然沒 意義!
全部回復(28)
正序查看
倒序查看
@李紹波
CCFL工作電壓高,不能用和電子鎮流器一樣的電路,要直接驅動是可以的,但成本高,還不如開關電源加電流反饋成熟.
我想把電路簡單一點.我從一個樣板上抄了一個下來.是可以工作的但我覺得效率太低,請評論下
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/38/1140137995.gif');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/38/1140137995.gif');}" onmousewheel="return imgzoom(this);"> 0
回復
@pyx368
我想把電路簡單一點.我從一個樣板上抄了一個下來.是可以工作的但我覺得效率太低,請評論下[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/38/1140137995.gif');}"onmousewheel="returnimgzoom(this);">
誰用過類似線路的,請支點招.我變壓器沒畫好.另外的都沒錯
0
回復
@zhoupin
我有做過直接用AC驅動CCFL
我手上的一個方案,但由于變壓器的原因,現在啟動不了,請各位大蝦指教下
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1142600510.gif');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1142600510.gif');}" onmousewheel="return imgzoom(this);"> 0
回復
@pyx368
我手上的一個方案,但由于變壓器的原因,現在啟動不了,請各位大蝦指教下[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/39/1142600510.gif');}"onmousewheel="returnimgzoom(this);">
呵呵
電路沒問題,就是變壓器同名端有點問題.如果有誰用過,請指點一二
多謝
電路沒問題,就是變壓器同名端有點問題.如果有誰用過,請指點一二
多謝
0
回復

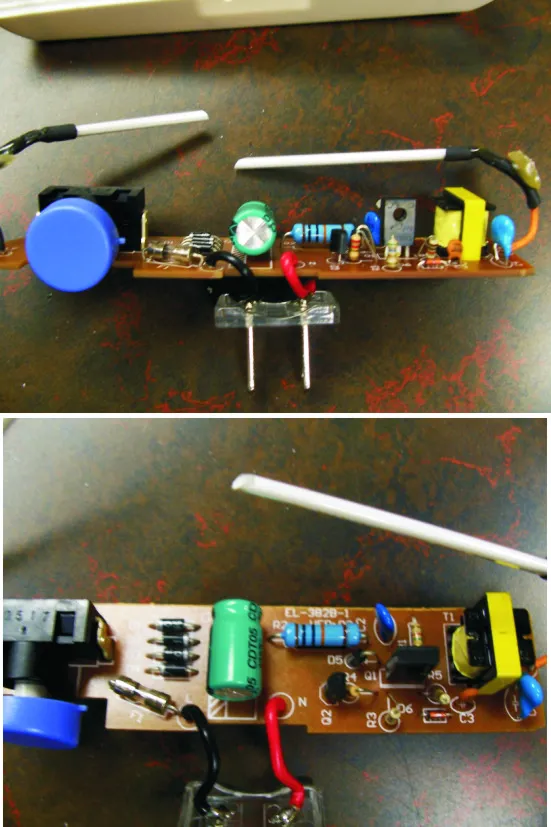

你有原理圖,我有產品內部圖,但是我不知道原理圖,我也正在研究這個ac直接驅動ccfl的問題,請您多賜教,謝謝!
qq: 598511838,e-mail:fangyebo@163.com
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1143264703.jpg');}" onmousewheel="return imgzoom(this);">
qq: 598511838,e-mail:fangyebo@163.com
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1143264703.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@翱翔
你有原理圖,我有產品內部圖,但是我不知道原理圖,我也正在研究這個ac直接驅動ccfl的問題,請您多賜教,謝謝!qq:598511838,e-mail:fangyebo@163.com[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/39/1143264703.jpg');}"onmousewheel="returnimgzoom(this);">
我今天看到了一家公司用這個電路做的產品,他說要賣22塊一個!!
呵呵.不過我手上的樣品是美國一家公司在大陸生產的,看樣子還是蠻不錯的.
可惜沒人頂!
呵呵.不過我手上的樣品是美國一家公司在大陸生產的,看樣子還是蠻不錯的.
可惜沒人頂!
0
回復
@pyx368
一直沒時間來研究這個東西,可惜馬上就要脫離這個行業了.希望有同行發表一下評論~~~我算了下如果用這個來做2*3W的CCFL,都用EE16的磁芯,應該是可以作到很小的,成本也低,但不知道效率怎么樣?我之前用開關電源+ROYER做了個16*16*200的,PF》0.99.EMC可以過,400MM的管耗能6W,效率0.7左右,成本不超過10塊.呵呵.APFC的
自己頂下
不知道用CCFL做照明比普通光管有優勢沒有,我測了下
6W的CCFL 光通量》172 用的8000K管
8W的T4管 光通量 170 3000K左右
但我們都知道色溫越高,LIUM越小,所以我想用5000K左右的CCFL肯定LIUM肯定要高
不知道大家有什么想法
不知道用CCFL做照明比普通光管有優勢沒有,我測了下
6W的CCFL 光通量》172 用的8000K管
8W的T4管 光通量 170 3000K左右
但我們都知道色溫越高,LIUM越小,所以我想用5000K左右的CCFL肯定LIUM肯定要高
不知道大家有什么想法
