再來一個120W電源

LV.12

2011-06-15 08:22

回復

LV.12

2011-06-15 08:23

@zvszcs

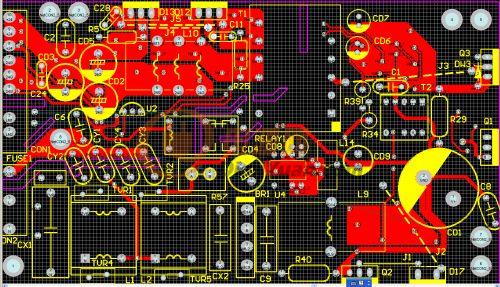

[圖片]

兩周內完成，將上傳各處波形及測試數據

回復

2011-06-15 08:27

CRM PFC還是CCM PFC呀？

看起來像CCM的

回復

on_the_way_li

LV.9

2011-06-15 08:32

輸出那個三繞組的是LC的電感嗎？

回復

LV.12

2011-06-15 08:41

@javike

CRMPFC還是CCMPFC呀？看起來像CCM的

厲害啊，這都能看出，是不是因為我電感就一個線圈

回復

LV.1

2011-06-15 08:47

@on_the_way_li

輸出那個三繞組的是LC的電感嗎？

應該是。。。

不知道那個繼電器是干啥的？

是個控制開關？

回復

LV.12

2011-06-15 09:01

應該是。。。不知道那個繼電器是干啥的？是個控制開關？

失電告警，和輸入浪涌抑制

回復

2011-06-15 09:45

@zvszcs

厲害啊，這都能看出[圖片]，是不是因為我電感就一個線圈

還可以把過零線圈飛線呀

回復

2011-06-15 09:46

@zvszcs

失電告警，和輸入浪涌抑制

浪涌抑制？

不是短路熱敏電阻的嗎？

回復

LV.12

2011-06-15 09:52

@javike

浪涌抑制？不是短路熱敏電阻的嗎？

水泥電阻

回復

2011-06-15 11:01

@zvszcs

水泥電阻

為什么不用熱敏電阻呢？

回復

LV.12

2011-06-15 11:24

@javike

為什么不用熱敏電阻呢？

熱敏熱態過不了關

回復

LV.6

2011-06-15 11:26

@zvszcs

熱敏熱態過不了關

pfc_PFR20V300CT 要不要大電流高壓肖特基啊，哈哈

回復

LV.12

2011-06-15 11:36

@konglingzhi

[圖片]pfc_PFR20V300CT 要不要大電流高壓肖特基啊，哈哈

PFC二極管要的，肖特基也要的

回復

2011-06-15 11:38

@konglingzhi

[圖片]pfc_PFR20V300CT 要不要大電流高壓肖特基啊，哈哈

300V？耐壓不錯哦，我正在找哦。

但VF值有點高哦，單價怎么樣？

有沒有VF低點的？

回復

LV.6

2011-06-15 11:38

@zvszcs

PFC二極管要的，肖特基也要的

看下我的東東了

pfc_PFR20L200CT ，哈哈，LOW VF做的好，我Q：21650952

回復

LV.6

2011-06-15 11:40

@javike

300V？耐壓不錯哦，我正在找哦。但VF值有點高哦，單價怎么樣？有沒有VF低點的？

耐壓要300V，電流多大的？想要多大VF，規格書里是在特定條件下測試，正常工作時應該都會小于規格書里面標示的數值

回復

2011-06-15 11:41

@konglingzhi

看下我的東東了[圖片]pfc_PFR20L200CT ，哈哈，LOWVF做的好，我Q：21650952

0.65V ？不低了

回復

2011-06-15 11:43

@konglingzhi

耐壓要300V，電流多大的？想要多大VF，規格書里是在特定條件下測試，正常工作時應該都會小于規格書里面標示的數值

要多顆并，電流肯定大點好，但VF值要低，起碼也要在0.5以下才算低VF吧

回復

LV.6

2011-06-15 11:43

@javike

0.65V？不低了

0.65V是在10A條件下測的，正常工作如果只有3A/5A，他的VF值會低于0.65V，具體數值要根據方案情況測試

回復

LV.6

2011-06-15 11:45

@javike

要多顆并，電流肯定大點好，但VF值要低，起碼也要在0.5以下才算低VF吧

根據具體方案做具體的選型，真實工作時VF值和DATASHEET里肯定不一樣，會小些，DATASHEET里有的是按10A做的測試條件，有的更大

回復

LV.1

2011-06-15 12:50

@javike

還可以把過零線圈飛線呀[圖片]

我猜黃兄是從那個電流采樣線看出來的。。。

回復

2011-06-15 13:20

@konglingzhi

0.65V是在10A條件下測的，正常工作如果只有3A/5A，他的VF值會低于0.65V，具體數值要根據方案情況測試

這樣？

那我65A的有效值電流不是要20顆左右并用？

回復

2011-06-15 13:21

@javike

為什么不用熱敏電阻呢？

熱敏電阻連續開關幾次就失效了

回復

LV.12

2011-06-15 13:22

@心中有冰

熱敏電阻連續開關幾次就失效了

還是心中有冰厲害，水泥電阻是不會出現這樣的情況的

回復

2011-06-15 13:26

畫得非常不錯，PFC＋雙管正激的經典結構

期待測試數據

回復

LV.12

2011-06-15 13:29

@心中有冰

畫得非常不錯，PFC＋雙管正激的經典結構期待測試數據[圖片]

爭取效率做到90+

回復

2011-06-15 13:29

@zvszcs

還是心中有冰厲害[圖片]，水泥電阻是不會出現這樣的情況的

過獎了

在大功率的電路中，這種防沖擊電路很常見

回復

2011-06-15 13:31

@zvszcs

爭取效率做到90+

如果是全電壓四個負載點的平均效率，有一定的挑戰，但相信憑zvszcs版主的實力，應該是沒有問題的
