EMC測試--低頻(平均值過不了(求助-附圖)
各位大哥救命呀-----EMC測試--低頻過不了,具體請看附圖,改過共模電感和X/Y CAP都不行,加了磁珠在MOSFET也解決不了1139371987.pdf
全部回復(3)
正序查看
倒序查看
@wua_gui
沒有看到你的原理圖啊.如果有,可以加大X2電容,加大濾波電感,

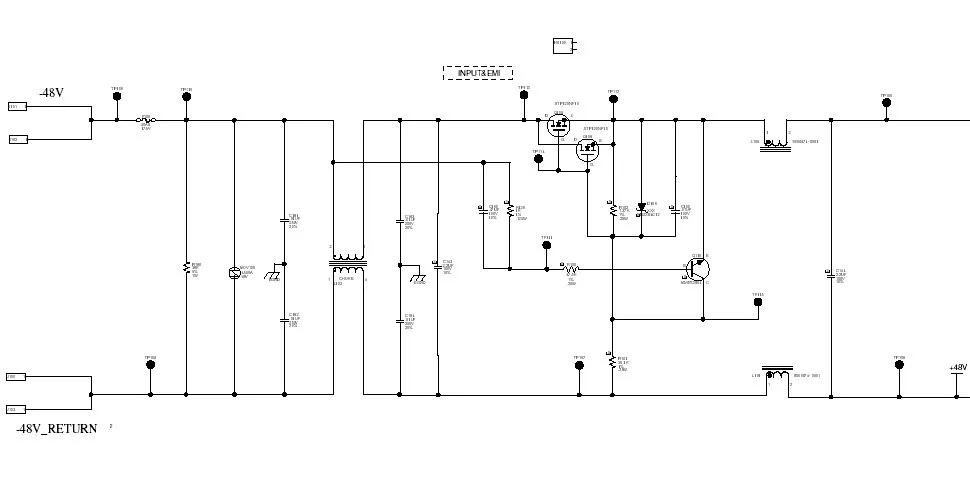

電路圖如下,我改了很多東西,電感電容都改過,就是無效,我的機頻率是400K的,好像是諧波在搞鬼,怎么辦呢?????
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/38/1139708213.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/38/1139708213.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@jusmile.luo
電路圖如下,我改了很多東西,電感電容都改過,就是無效,我的機頻率是400K的,好像是諧波在搞鬼,怎么辦呢?????[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/38/1139708213.jpg');}"onmousewheel="returnimgzoom(this);">
共模電感用0.8mh
