大家好 ,小弟初入電源行業,現做了一款LED電源 反激的 芯片用UC2844 功率60W 輸入170-265V 用PQ2620做的 頻率65KHZ
開關管用 6N60 滿載占空比45%左右 當輸入電壓 在AC250V左右時 現在測試 DS波形 峰峰值590V 左右
該如何改進,是換更高耐壓值的管子 還是調整變壓器,或電路參數呢?請各位指教

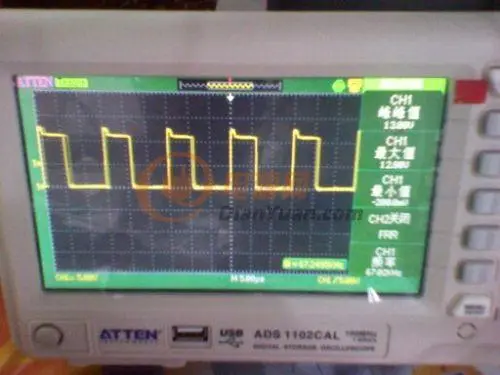

這是 GS波形
輸出多少?匝比多少?590V用600V的管子很危險哦
如果想電壓低點,就把D減小試試。。
現在變壓器參數是 初級60 次級15 反饋7 副電源5 圈 我是這樣繞的 先繞反饋》初級一半》》次級》》初級另一半》》副電源 的順序
初級 電感量 1.2MH 輸出電壓 26-36V 恒流 0.35A-1.8A
怎么電壓和電流都不恒的呀?
60W 1.2mH是不是有點大呀?
要想繼續用600V的管子,變壓器得重新設計,把占空比弄小點
如果不想換變壓器,就換管子,用700V---800V的MOS
改鉗位電路
估計還在忙。。
重新計算變壓器和考慮MOS上的電壓應力,6N60應可以的。
終于 整好了 然來是 繞線工藝問題 導致漏感 大了 導致的,我采用三明治 繞法后 峰峰值 只有500以內的 6N60完全可以 勝任的
這個DS波形是正常的,典型的反激DCM下的Vds波形。
前段時間比較忙,,等我抽空再找個現在做好的電源 就只是在原來的基礎上改變了變壓器的繞法后的波形 給大家對比下
非常感謝各位的關注,我的問題解決了,最終還是變壓器繞線工藝問題,導致漏感比較大,從而使DS峰峰值比較高,我改三明治繞法后效果大不一樣,
以下是改后的波形
AC170V輸入時的GS波形
AC250V輸入時的DS波形
AC250V輸入時的GS波形
呵呵 改善太大了是吧 現在DS峰峰值不到500V 用6N60 600v的管子 可以放心使用了,而且GS波形 滿載時占空比35%左右,后面恒流效果非常好
