有誰詳細了解貼片二極管的一些術語的意思?
最近在選用貼片二極管時發現網站上介紹貼片二極管時,說腳位的區別有幾種:共陽三陽\共陰三陰\1陰三陽\2陰3陽\1陽3陰\2陽3陰\串聯1陽. 想來想去,SOT23封裝總共才3只引腳,不知是什么意思!望知道的朋友介紹介紹,先謝了!
全部回復(13)
正序查看
倒序查看
@honesty
你的意思是說,上面所說的共陽三陽等等說法是指這五腳封裝的二極管了?

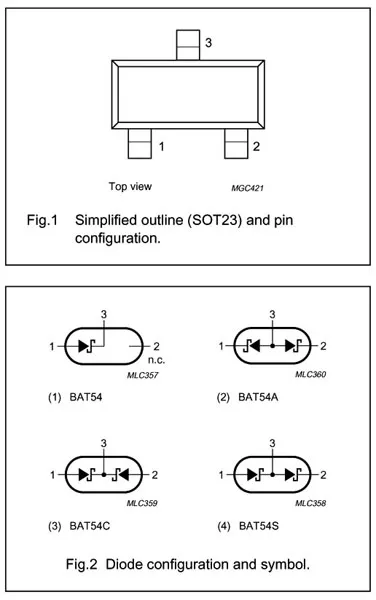

我也不能確定,昨天恐怕說錯了,很抱歉.假如是3腳封裝的,共陽三陽或許是表示:兩個PN節背對,陽極在第3腳,你的看法呢?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/38/1139195314.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/38/1139195314.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@u-571
我也不能確定,昨天恐怕說錯了,很抱歉.假如是3腳封裝的,共陽三陽或許是表示:兩個PN節背對,陽極在第3腳,你的看法呢?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/38/1139195314.jpg');}"onmousewheel="returnimgzoom(this);">
共陽三陽你的說法我也不知道是否正確!假設是對的,那另外幾種腳位又該如何解釋呢?看來必須要生產貼片二極管器件的出來解釋清楚了!
0
回復
@u-571
我也不能確定,昨天恐怕說錯了,很抱歉.假如是3腳封裝的,共陽三陽或許是表示:兩個PN節背對,陽極在第3腳,你的看法呢?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/38/1139195314.jpg');}"onmousewheel="returnimgzoom(this);">
根據你對共陽三陽的解釋,我猜測另外幾種腳位的解釋:
共陰三陰是指3腳是兩個PN結的共陰腳,1腳2腳為陽;
1陰3陽是指1腳為PN結的陰 3腳為PN結的陽,而2腳該是空腳了;
1陽3陰和上面的相反;
共陰三陰是指3腳是兩個PN結的共陰腳,1腳2腳為陽;
1陰3陽是指1腳為PN結的陰 3腳為PN結的陽,而2腳該是空腳了;
1陽3陰和上面的相反;
