Protel 99 的文件制作

大家,好.請使用此軟件的高手門幫幫忙,看看這個文件是怎么作出來的,謝謝大家的幫助!1137583531.pdf
全部回復(14)
正序查看
倒序查看
xuegang
LV.4
2
2006-01-18 19:29
我只能把圖作出來,不知道那個孔的尺寸怎么生成,請使用此軟件的高手門幫幫忙,謝謝,各位!
0
回復
u-571
LV.7
3
2006-01-18 20:12
@xuegang
我只能把圖作出來,不知道那個孔的尺寸怎么生成,請使用此軟件的高手門幫幫忙,謝謝,各位!
菜單Reports---NC Drill,行嗎?
0
回復
xuegang
LV.4
4
2006-01-18 20:39
@u-571
菜單Reports---NCDrill,行嗎?
對不起,我沒有看到呀?
0
回復
u-571
LV.7
5
2006-01-18 21:06
@xuegang
對不起,我沒有看到呀?
我想把Drill Drawing Plots 層(Graphics Symbol方式)打印成PDF,再加上孔徑報告的文本,可以達到你看到的效果.
1137590100.pdf
不知道有沒有更好的辦法?
0
回復
xuegang
LV.4
6
2006-01-19 21:42
@u-571
我想把DrillDrawingPlots層(GraphicsSymbol方式)打印成PDF,再加上孔徑報告的文本,可以達到你看到的效果.1137590100.pdf不知道有沒有更好的辦法?
請問您的孔徑報告是怎么作的呢,我沒有找到.謝謝!
還有謝謝您的幫助,希望能和您成為朋友,拜您為師,我是在一家,制作開關電源的公司工作,以下是我的聯系方式.
郵箱:deerxgw@yahoo.com.cn,xgwang@aultxh.com
0
回復
u-571
LV.7
7
2006-01-19 22:29
@xuegang
請問您的孔徑報告是怎么作的呢,我沒有找到.謝謝!還有謝謝您的幫助,希望能和您成為朋友,拜您為師,我是在一家,制作開關電源的公司工作,以下是我的聯系方式.郵箱:deerxgw@yahoo.com.cn,xgwang@aultxh.com
慚愧,大家在論壇上交流看法,取長補短,請不必太客氣了.

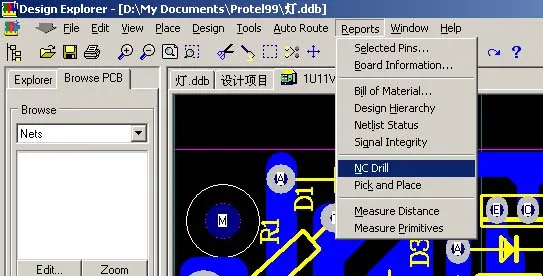

你在PROTEL的PCB環境下執行菜單“Reports”--“NC Drill”命令,就會生成一個后綴名.DRR的報告文件,內有孔徑信息.

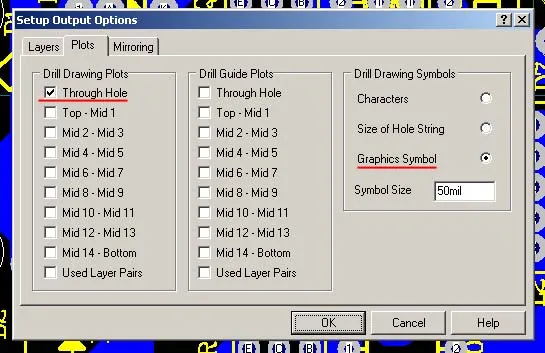

打印時點擊Layers.../Plots/,勾選Drill Drawing Plots下面的Through Hole選項,同時點選Graphics Symbol選項,就能打印孔徑圖案了.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/37/1137680911.jpg');}" onmousewheel="return imgzoom(this);">


500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/37/1137680924.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
xuegang
LV.4
8
2006-01-19 23:36
@u-571
慚愧,大家在論壇上交流看法,取長補短,請不必太客氣了.你在PROTEL的PCB環境下執行菜單“Reports”--“NCDrill”命令,就會生成一個后綴名.DRR的報告文件,內有孔徑信息.打印時點擊Layers.../Plots/,勾選DrillDrawingPlots下面的ThroughHole選項,同時點選GraphicsSymbol選項,就能打印孔徑圖案了.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/37/1137680911.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/37/1137680924.jpg');}"onmousewheel="returnimgzoom(this);">
非常感謝您的幫助,可是我的這個REPORTS目錄下為什么沒有NC-DRILL這個命令呢,真搞不懂.您可以留一個您的聯系方式嗎,真的很想和您學習一下.
0
回復
u-571
LV.7
9
2006-01-20 10:02
@xuegang
非常感謝您的幫助,可是我的這個REPORTS目錄下為什么沒有NC-DRILL這個命令呢,真搞不懂.您可以留一個您的聯系方式嗎,真的很想和您學習一下.
我裝的是PROTEL99 SP1版本,用了四五年了.
論壇里有很多前輩老師,我是非常佩服的,你來久了就心里有數了.
我的郵箱是MING-SIR@21CN.COM,很愿意和大家交朋友.
0
回復
xuegang
LV.4
10
2006-01-20 13:51
@u-571
我裝的是PROTEL99SP1版本,用了四五年了.論壇里有很多前輩老師,我是非常佩服的,你來久了就心里有數了.我的郵箱是MING-SIR@21CN.COM,很愿意和大家交朋友.
您用的原來是 99 SP1 我現在用的是99SE ,不知道這兩個軟件有沒有太大的區別呢.對了我還給您發了一封郵件請您也查收以下吧.謝謝!
0
回復
2006-01-20 17:01
@xuegang
請問您的孔徑報告是怎么作的呢,我沒有找到.謝謝!還有謝謝您的幫助,希望能和您成為朋友,拜您為師,我是在一家,制作開關電源的公司工作,以下是我的聯系方式.郵箱:deerxgw@yahoo.com.cn,xgwang@aultxh.com
兄臺,你是哪一家公司的,
具體點可以不,
我的郵箱,chenchongqing@chinabird.com
0
回復
jundz
LV.8
12
2006-01-23 15:36
0
回復
xuegang
LV.4
13
2006-01-23 17:53
@煙雨飛雪
兄臺,你是哪一家公司的,具體點可以不,我的郵箱,chenchongqing@chinabird.com
請問您是再說我嗎?
謝謝!
0
回復
frank
LV.8
14
2006-02-09 16:12
@jundz
在DrillDrawing層加入.Legend特殊字符串再用圖形法轉gerber file就能這樣顯示了
0
回復
u-571
LV.7
15
2006-02-09 16:32
@frank
在DrillDrawing層加入.Legend特殊字符串再用圖形法轉gerberfile就能這樣顯示了
好厲害!
很簡便的方法,剛才試了一下,可以打印成PDF格式,多謝指教啦.
